Elektrische Installation
6 6

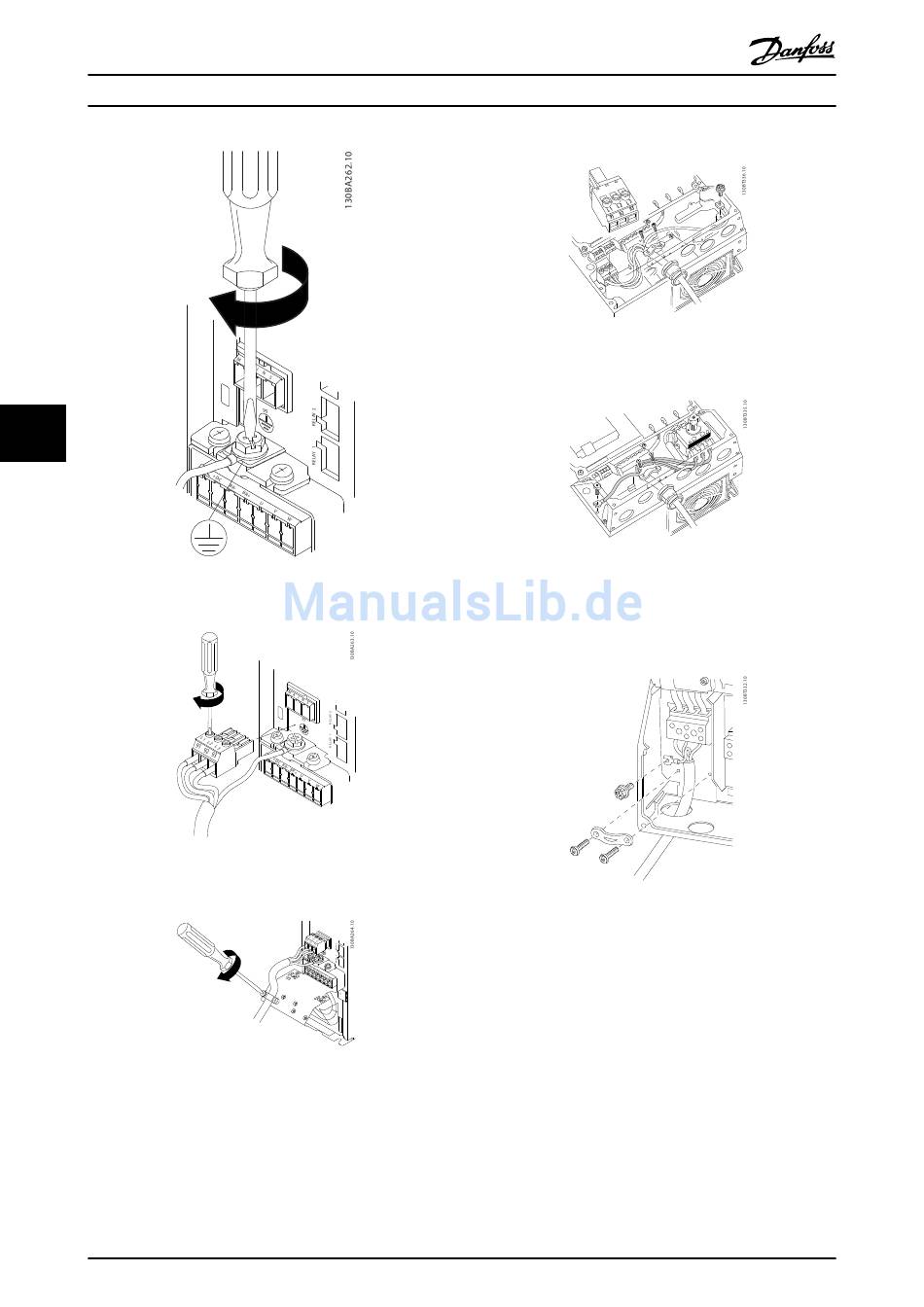

Abbildung 6.3 Anziehen des Erdkabels
Abbildung 6.4 Montage von Netzstecker und
Anziehen der Kabel
Abbildung 6.5 Ziehen Sie die Stützhalterung an
94
Projektierungshandbuch
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Netzanschluss Gehäusetyp A4/A5 (IP55/66)
Abbildung 6.6 Netz- und Erdanschluss ohne
Trennschalter
Abbildung 6.7 Netz- und Erdanschluss mit
Trennschalter
Bei Verwendung eines Trennschalters (Gehäusetyp A4/A5)
muss der PE-Leiter auf der linken Seite des Frequenzum-
richters montiert werden.
Abbildung 6.8 Netzanschluss Gehäusetypen B1 und B2
(IP21 und IP55/66)
