Elektrische Installation Projektierungshandbuch
HINWEIS
Installationen mit gemeinsamem Anschluss wie im ersten Beispiel in der Abbildung gezeigt werden nur bei kurzen
Kabellängen empfohlen.
HINWEIS
Bei parallel geschalteten Motoren kann 1-02 Drehgeber Anschluss nicht verwendet werden, und 1-01 Steuerprinzip muss
auf Sondermotorkennlinie U/f eingestellt sein.
6 6
a
d
b
e
f
c

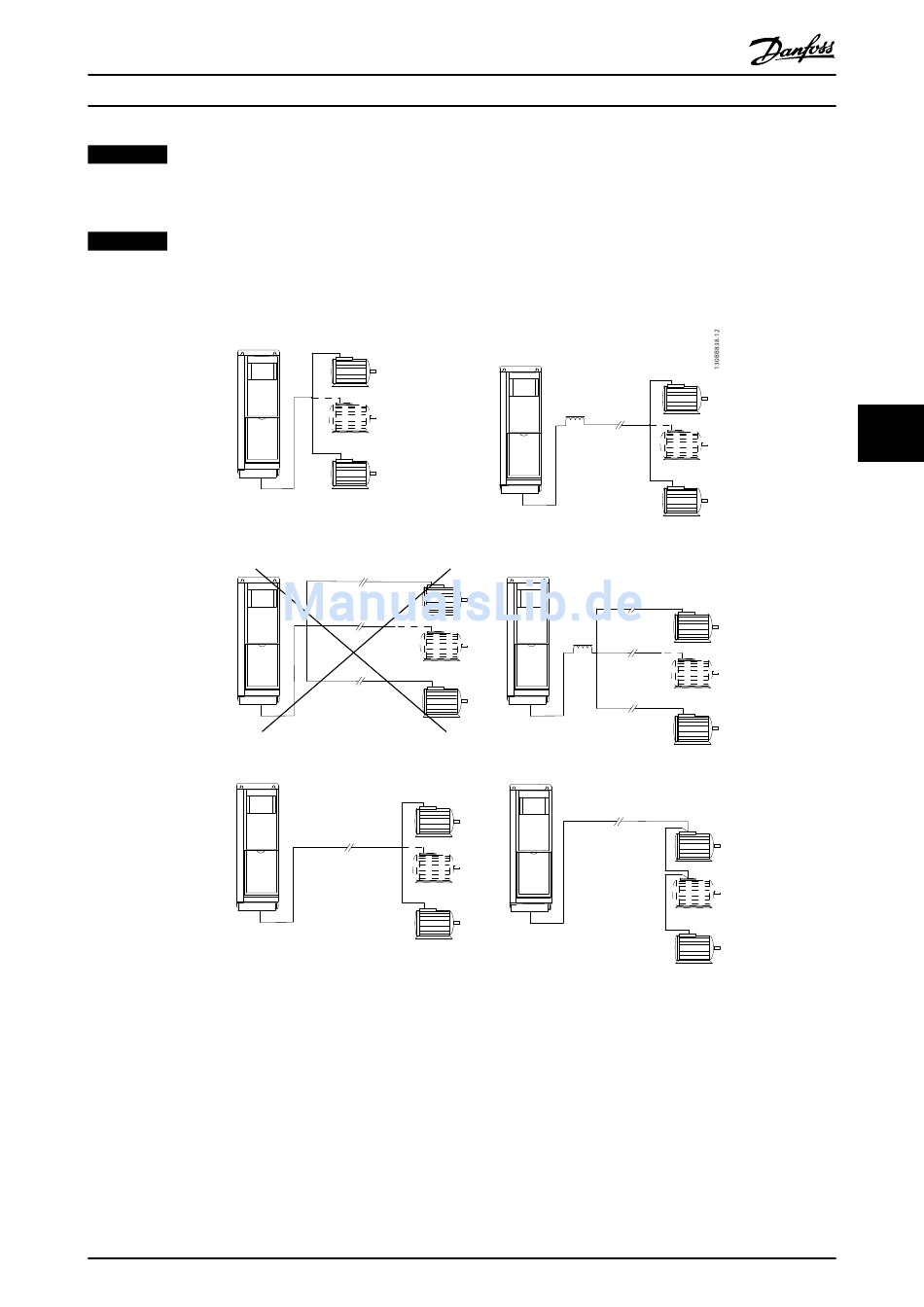

Abbildung 6.41 Parallel Motoranschluss
c, d) Die in Abschnitt 4.5, Allgemeine technische Daten, angegebene gesamte Motorkabellänge gilt nur, so lange die
parallelen Kabel kurz gehalten werden (kürzer als jeweils 10 m).
d, e) Berücksichtigen Sie den Spannungsabfall an den Motorleitungen.
e) Beachten Sie die maximale Motorleitungslänge, die in Tabelle 6.35 angegeben wird.
e) Verwenden Sie für lange parallele Kabel ein LC-Filter.
