2.10 Galvanische Trennung (PELV)

2.10.1 PELV (Schutzkleinspannung) –
Protective Extra Low Voltage
PELV bietet Schutz durch Kleinspannung gemäß EN 50178.
Ein Schutz gegen elektrischen Schlag gilt als gewährleistet,
wenn die Stromversorgung vom Typ PELV (Schutzklein-
spannung – Protective Extra Low Voltage) ist und die
Installation gemäß den örtlichen bzw. nationalen
Vorschriften für PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06
entsprechen PELV (Protective Extra Low Voltage) (gilt nicht
bei geerdetem Dreieck-Netz größer 400 V).
Die galvanische (sichere) Trennung wird erreicht, indem die
Anforderungen für höhere Isolierung erfüllt und die
entsprechenden Kriech-/Luftstrecken beachtet werden.
Diese Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachst-
ehender Beschreibung bilden, erfüllen ebenfalls die
Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN
61800-5-1.
Die galvanische PELV-Trennung ist an 6 Punkten
vorhanden (siehe Abbildung 2.34):
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h., Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
1. Schaltnetzteil (SMPS) einschließlich Trennung des
Signals U , das die Gleichstrom-Zwischenkreis-
DC
spannung anzeigt.
2. Gate-Treiber zur Ansteuerung der IGBTs (Triggert-
ransformatoren/Optokoppler).
3. Stromwandler.
4. Bremselektronik (Optokoppler).
5. Einschaltstrombegrenzung, EMV und Temperatur-
messkreise.
6. Ausgangsrelais.
7. Mechanische Bremse.
MG11BC03
Projektierungshandbuch

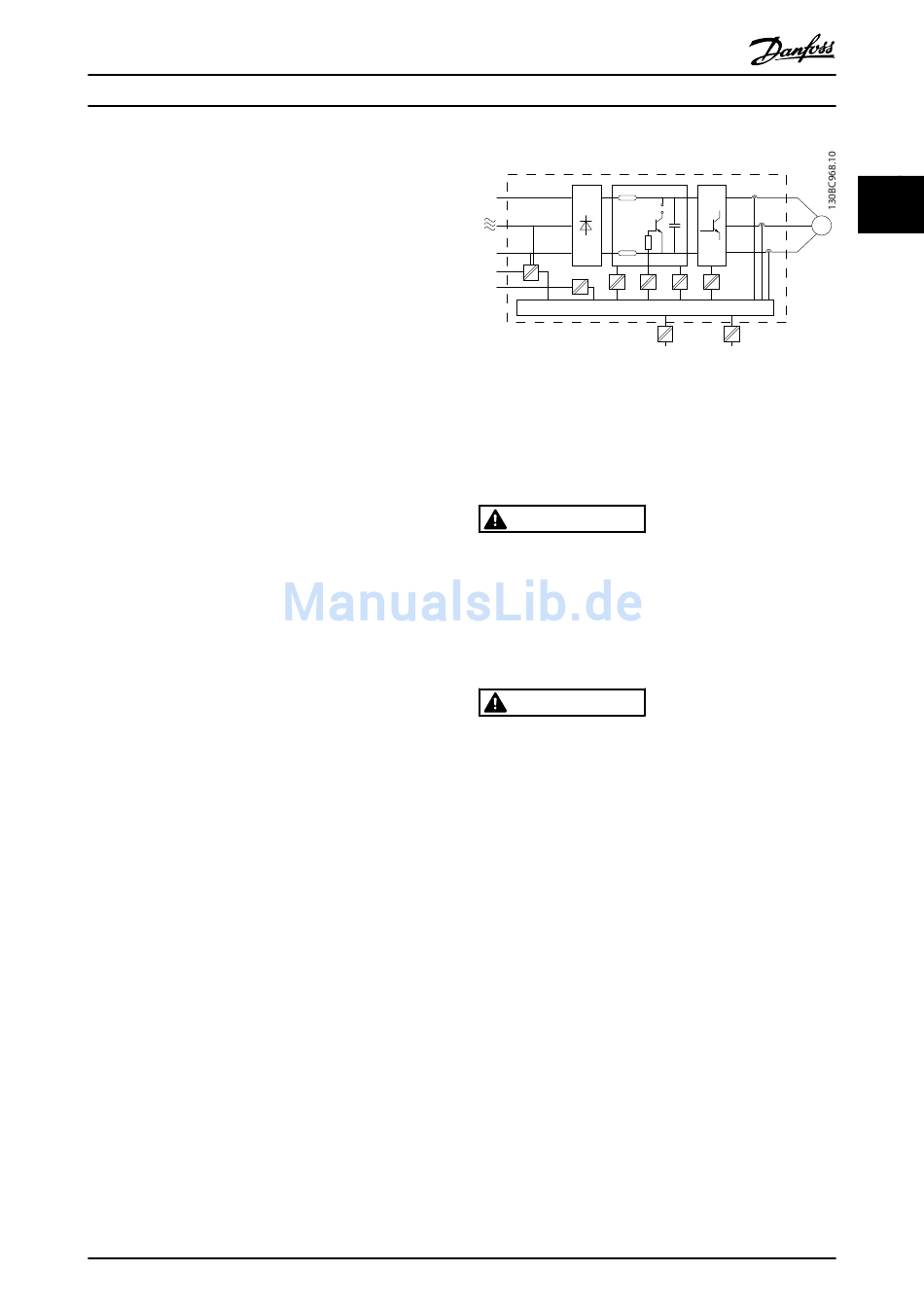

Abbildung 2.34 Galvanische Trennung
Eine funktionale galvanische Trennung (a und b auf der
Zeichnung) ist für die optionale externe 24 V-Versorgung
und für die RS-485-Standardbusschnittstelle vorgesehen.
WARNUNG
Installation in großer Höhenlage:
380-500 V, Gehäusetypen A, B und C: Bei Höhenlagen
von mehr als 2 km über NN ziehen Sie bitte Danfoss
bezüglich PELV (Schutzkleinspannung) zurate.
525-690 V: Bei Höhenlagen von mehr als 2 km über NN
ziehen Sie bitte Danfoss bezüglich PELV (Schutzklein-
spannung) zurate.
WARNUNG
Das Berühren spannungsführender Teile – auch nach der
Trennung vom Netz – ist lebensgefährlich.
Stellen Sie ebenfalls sicher, dass andere Spannungs-
eingänge, wie DC-Zwischenkreiskopplung, sowie der
Motoranschluss für kinetischen Speicher getrennt
worden sind.
Lassen Sie vor dem Berühren elektrischer Bauteile
mindestens die in Tabelle 2.20 angegebene Zeit
verstreichen.
Eine kürzere Wartezeit ist nur zulässig, wenn auf dem
Typenschild für das jeweilige Gerät angegeben.
