3.1.7 Relais-Option MCB 105

Die Option MCB 105 umfasst 3 einpolige Lastrelaiskontakte (Wechslerkontakte) und muss in Optionssteckplatz B gesteckt
werden.
Elektrische Daten:
Max. Belastungsstrom der Klemme (AC-1)
Max. Belastungsstrom der Klemme (AC-15 )
Max. Belastungsstrom der Klemme (DC-1)
Max. Belastungsstrom der Klemme (DC-13)
Min. Belastungsstrom der Klemme (DC)
Max. Schaltfrequenz bei Nennlast/Min.-Last
1) IEC 947 Teil 4 und 5
Wenn das Relais-Optionskit separat bestellt wird, enthält der Satz Folgendes:
•
Relaismodul MCB 105
•
LCP-Frontabdeckung und vergrößerte Klemmenabdeckung
•
Etikett für den Zugriff zu den Schaltern S201, S202 und S801
•
Kabelbinder zur Befestigung von Kabeln am Relaismodul

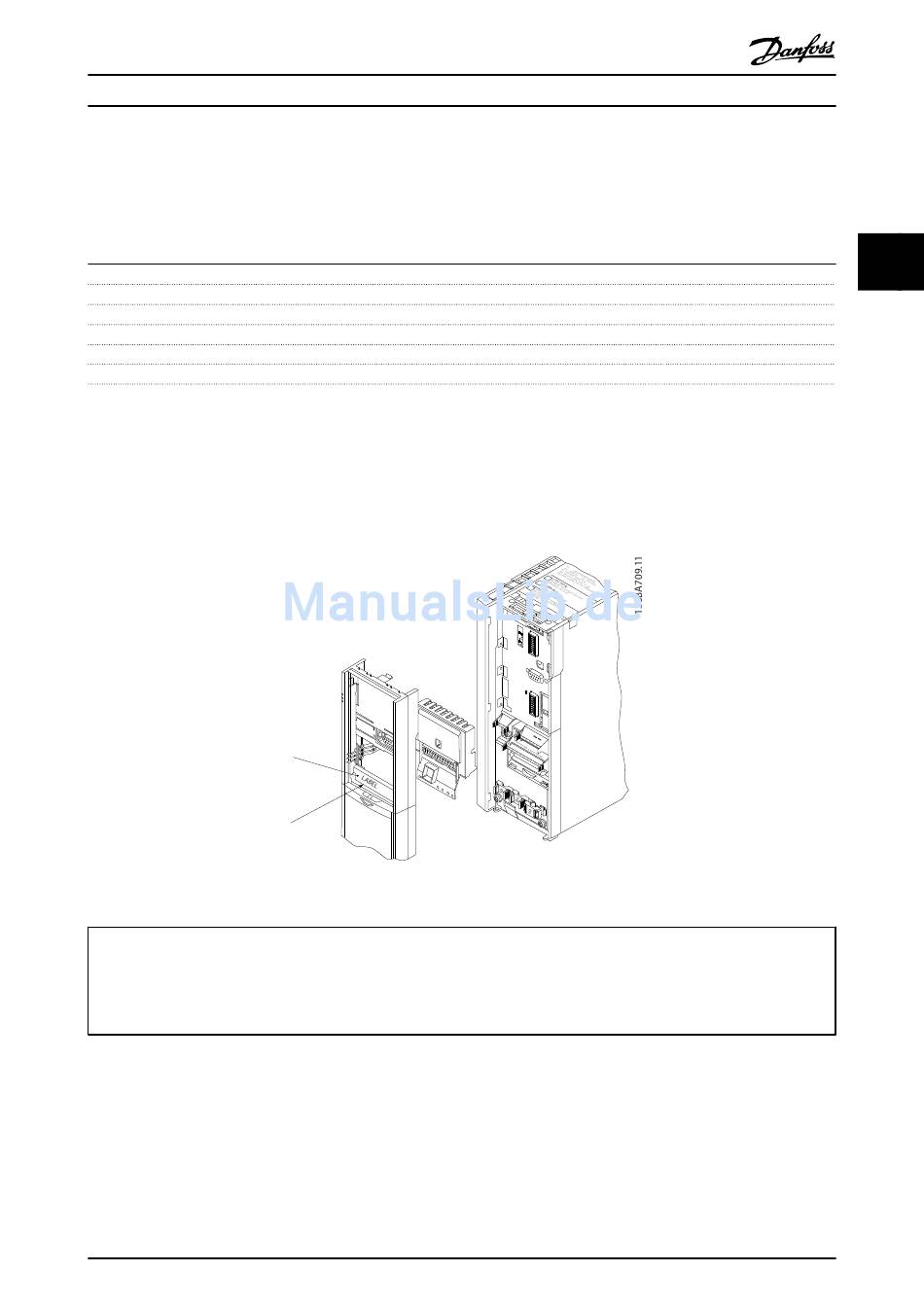

Abbildung 3.5 Relaisoption MCB 105
A2-A3-A4-B3
VORSICHT
1)
WICHTIG! Sie MÜSSEN den Aufkleber wie gezeigt an der oberen Frontabdeckung des LCP anbringen (UL-Zulassung).
Tabelle 3.5 Legende zu Abbildung 3.5 und Abbildung 3.6
MG11BC03
Projektierungshandbuch
1)
(ohmsche Last)
1)
(induktive Last bei cosφ 0,4)
1)
(ohmsche Last)
1) (induktive Last)
1
2
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
240 V AC, 0,2 A
24 V DC 0,1 A
A5-B1-B2-B4-C1-C2-C3-C4
3 3
240 V AC 2A
24 V DC 1 A
5 V 10 mA
-1 -1
6 min /20 s
61
