7.1.6 Programmieren des Smart Logic
Controllers
Der SLC ist im Wesentlichen eine Folge benutzerdefinierter
Aktionen (siehe 13-52 SL-Controller Aktion), die ausgeführt
werden, wenn das zugehörige Ereignis (siehe 13-51 SL-
Controller Ereignis) durch den SLC als WAHR bewertet wird.
Ereignisse und Aktionen sind jeweils nummeriert und
paarweise verknüpft, bezeichnet als Zustände. Wenn also
Ereignis [1] erfüllt ist (d. h. WAHR ist), wird die Aktion [1]
ausgeführt. Danach werden die Bedingungen von Ereignis
[2] ausgewertet, und wenn WAHR, wird Aktion [2]
ausgeführt usw. Ereignisse und Aktionen werden in
sogenannten Array-Parametern eingestellt.
Das jeweils aktuelle Ereignis wird ausgewertet. Ist das
Ereignis FALSCH, wird während des aktuellen Abtastin-
tervalls keine Aktion im SLC ausgeführt. Es werden auch
7 7
keine sonstigen Ereignisse ausgewertet. D. h., wenn der SLC
startet, wird bei jedem Abtastintervall Ereignis [1] (und zwar
nur Ereignis [1]) ausgewertet. Nur wenn Ereignis [1] als
WAHR bewertet wird, führt der SLC Aktion [1] aus und
beginnt, Ereignis[2] auszuwerten.
Sie können bis zu 20 Ereignisse und Aktionen program-
mieren. Wenn das letzte Ereignis/die letzte Aktion
durchgeführt wurde, startet die Sequenz ausgehend von

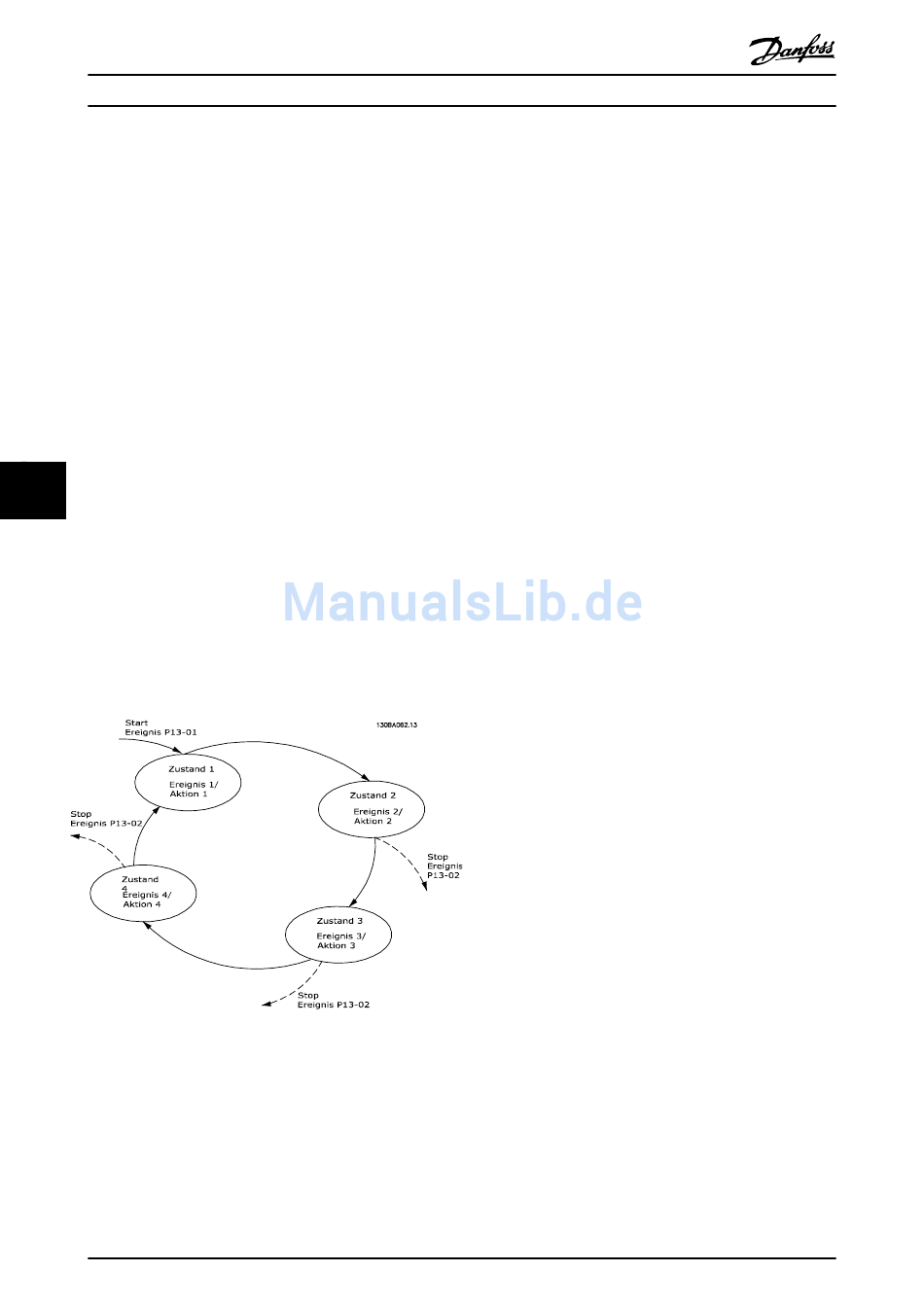

Ereignis [1]/Aktion [1] erneut. Abbildung 7.4 zeigt ein
Beispiel mit drei Ereignissen/Aktionen.
Abbildung 7.4 Ein Beispiel mit drei Ereignissen/Aktionen
