Einfaches Verdrahtungsbeispiel - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Elektrische Installation
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
6 6

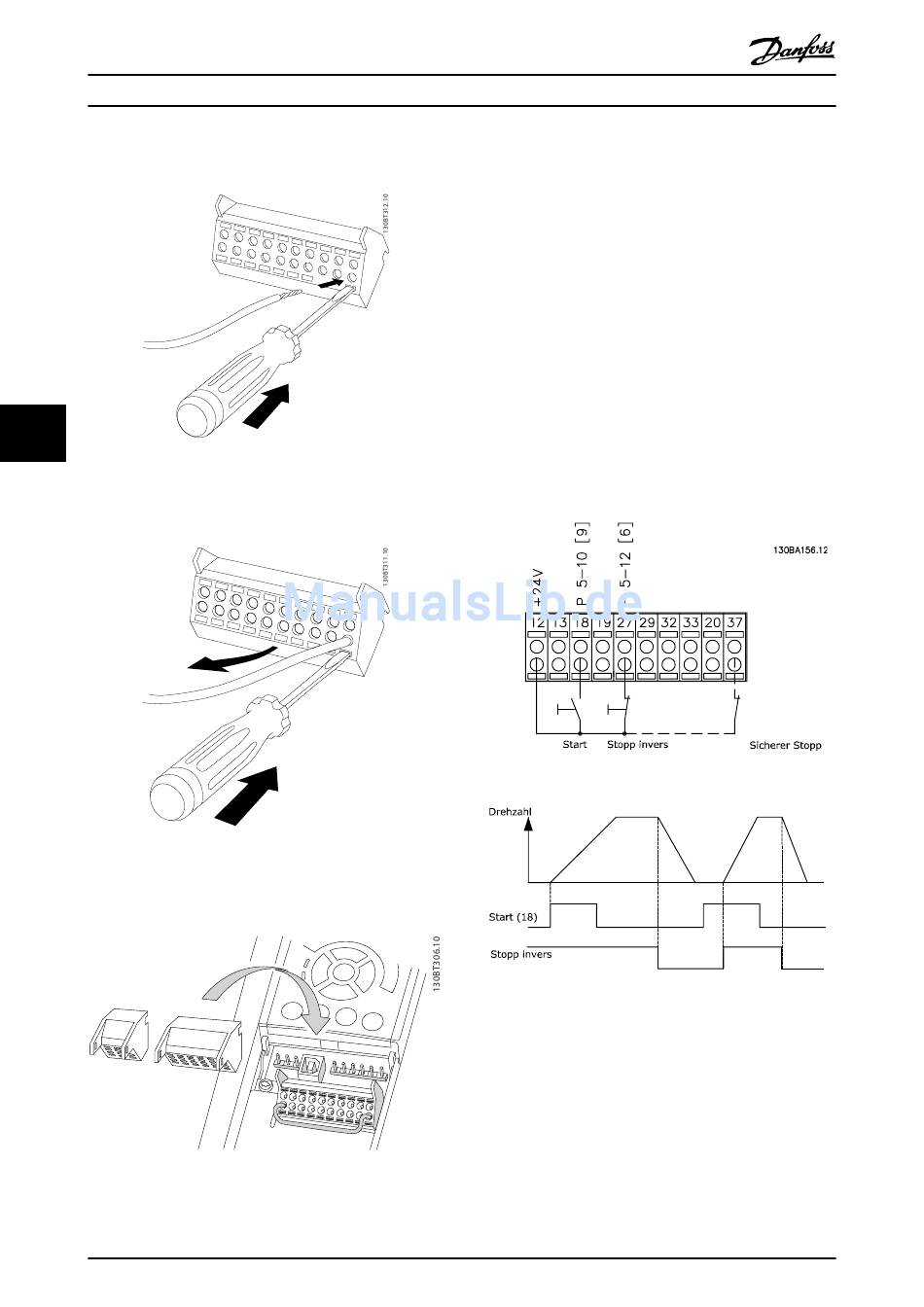

Abbildung 6.51 Schraubendreher einführen
3. Führen Sie das Kabel in die angrenzende runde
Öffnung ein.
Abbildung 6.52 Kabel einführen
4. Entfernen Sie den Schraubendreher. Das Kabel
sitzt nun fest in der Klemme.
Abbildung 6.53 Schraubendreher entfernen
120
Projektierungshandbuch
1)
in die
Danfoss A/S © Version 06/2014 Alle Rechte vorbehalten.
Das Kabel aus der Federzugklemme entfernen
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein.
2. Ziehen Sie das Kabel heraus.
1)
Max. 0,4 x 2,5 mm

6.5.6 Einfaches Verdrahtungsbeispiel

1. Stecken Sie die Klemmen aus dem mitgelieferten
Beutel mit Zubehör auf die zugehörige Stiftleiste
des Frequenzumrichters.
2. Verbinden Sie die Klemmen 18 und 27 mit
Klemmen 12/13 (+24 V).
Werkseinstellungen
18 = Start, 5-10 Klemme 18 Digitaleingang [9]
27 = Stopp invers, 5-12 Klemme 27 Digitaleingang [6]
37 = Sicher abgeschaltetes Moment invers
Abbildung 6.54 Einfache Verdrahtung
1)
in die
MG11BC03
