6.3 Trennschalter und Schütze
6.3.1 Netztrennschalter

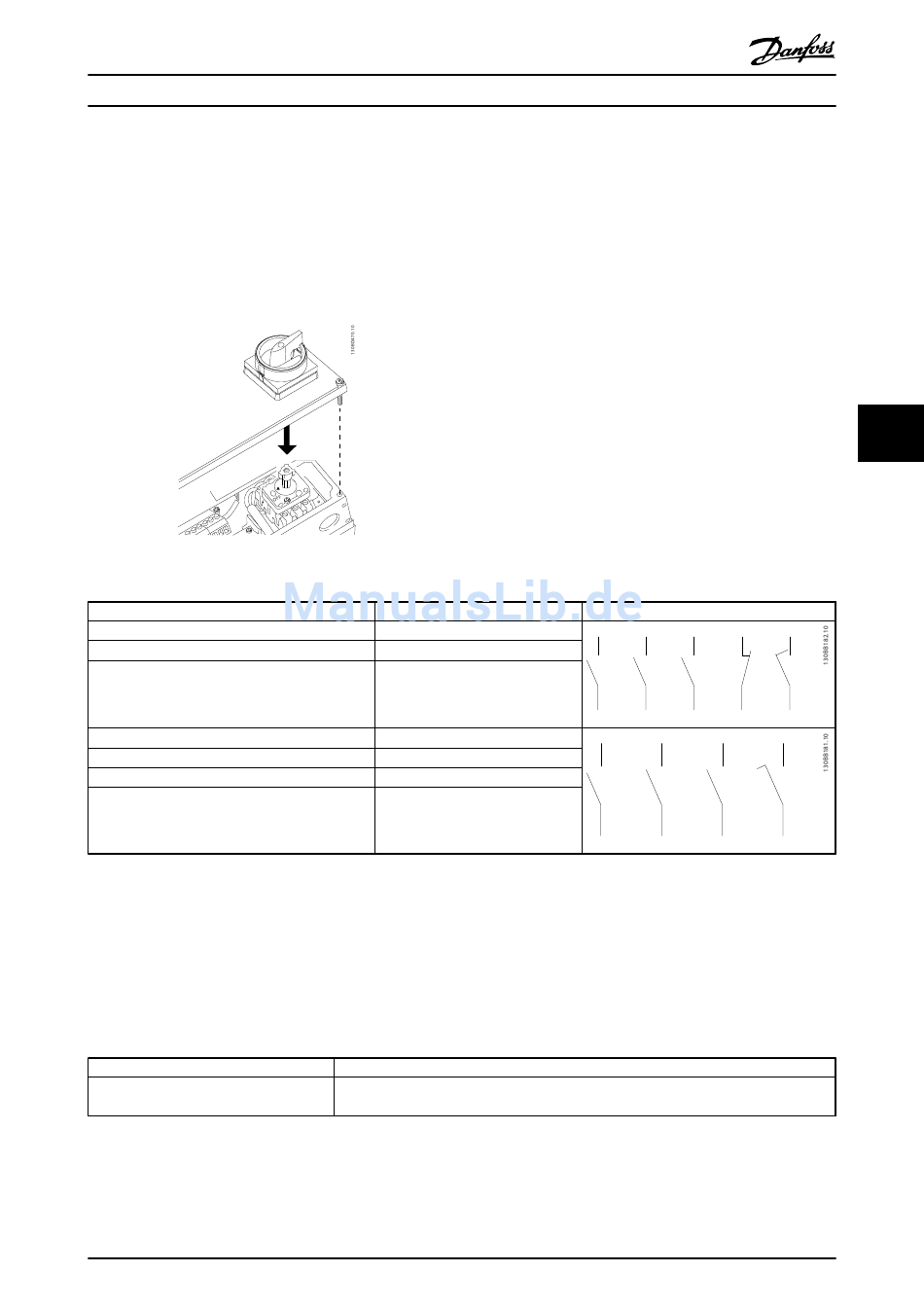

Montage von IP55 (Gehäusetyp A5) mit Netztrennschalter
Der Netzschalter wird bei Gehäusetypen B1, B2, C1 und C2 an der linken Seite platziert. Der Netzschalter bei Gehäusen A5
wird an der rechten Seite platziert.
Abbildung 6.39 Lage des Netzschalters
Gehäusetyp
A5
B1
B2
C1 37 kW
C1 45-55 kW
C2 75 kW
C2 90 kW
Tabelle 6.33 Klemmenverbindungen für verschiedene Gehäusetypen
6.4 Zusätzliche Motorinformationen

6.4.1 Motorleitungen

Sie müssen den Motor an die Klemmen U/T1/96, V/T2/97, W/T3/98 anschließen; das Erdungskabel gehört an Klemme 99. Sie
können alle Arten dreiphasiger Standard-Asynchronmotoren mit einem Frequenzumrichter verwenden. Die Werkseinstellung
ist Rechtslauf, wobei der Frequenzumrichterausgang wie folgt angeschlossen ist:
Klemme Nr.
96, 97, 98, 99
Tabelle 6.34 Klemmenfunktionen
MG11BC03
Projektierungshandbuch
Typ
Kraus&Naimer KG20A T303
Kraus&Naimer KG64 T303
Kraus&Naimer KG64 T303
Kraus&Naimer KG100 T303
Kraus&Naimer KG105 T303
Kraus&Naimer KG160 T303
Kraus&Naimer KG250 T303
Funktion
Netz U/T1, V/T2, W/T3
Masse
