Optionale Komponenten

Die Frequenzumrichter können durch die modularen Hardwarekomponenten leicht in
das Automatisierungskonzept integriert werden. Die standardmäßigen und optionalen
Module werden bei der Initialisierung erkannt und die Steuerungsfunktionalität auto-
matisch angepasst. Die notwendigen Informationen zur Installation und Handhabung
der optionalen Module können der zugehörigen Dokumentation entnommen werden.
WARNUNG
Die Montage und Demontage der Hardwaremodule an den Steckplätzen B und C darf
nur bei dem sicher vom Netz getrennten Frequenzumrichter erfolgen. Erst nach einer
Wartezeit von einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind,
darf die Tätigkeit durchgeführt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.
B
C
VORSICHT
Der Einbau von zwei optionalen Komponenten mit CAN-Protokoll-Controller führt zu
einer Deaktivierung der Systembus Schnittstelle im Erweiterungsmodul EM.
Betriebsanleitung ACU
06/13

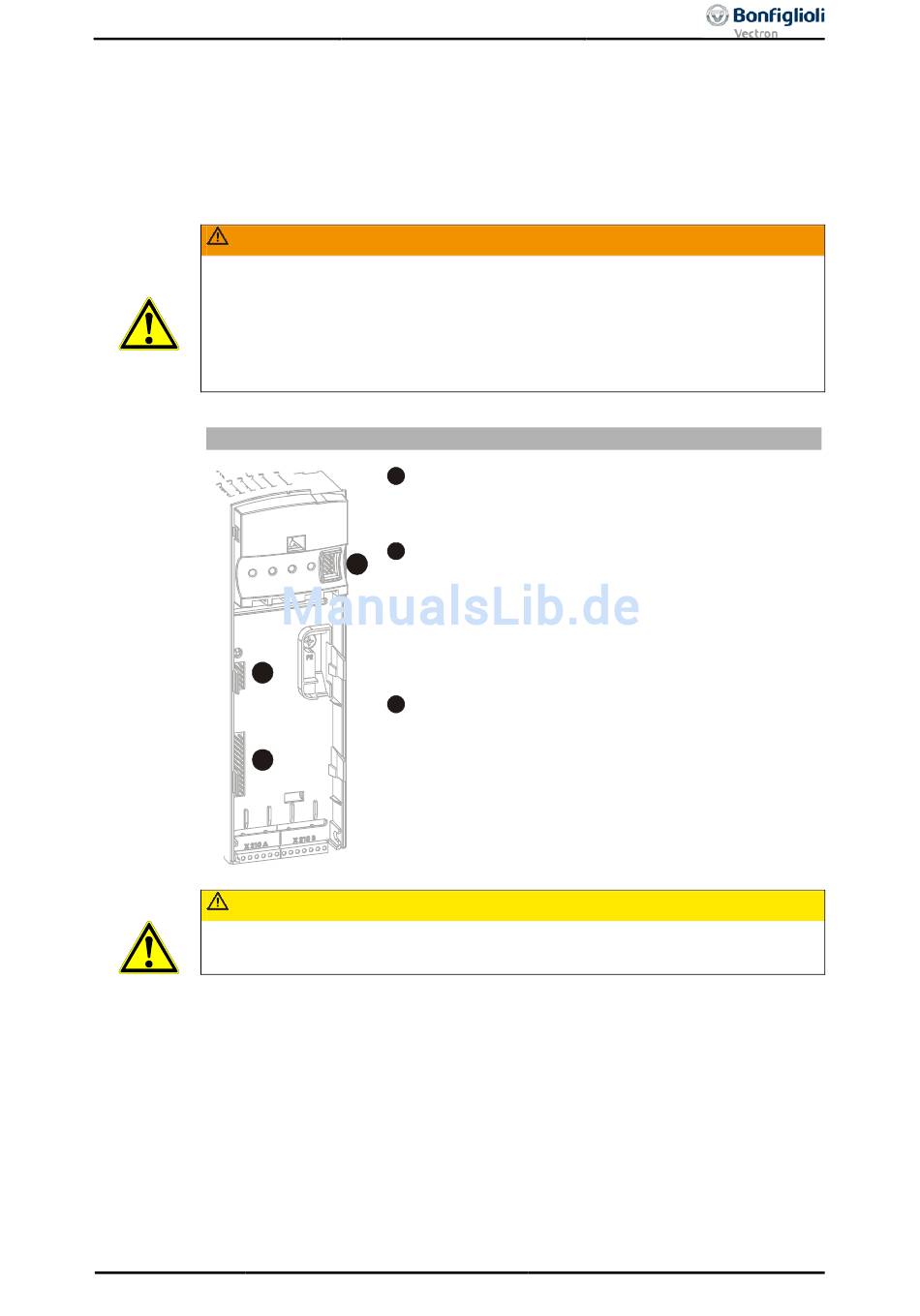

Hardwaremodule
Bedieneinheit KP500
A
Anschluss der optionalen Bedieneinheit KP500 oder eines
Schnittstellenadapters KP232.
Kommunikationsmodul CM
B
A
Steckplatz für eine Anbindung an verschiedene Kommunika-
tionsprotokolle:
− CM-232: RS232 Schnittstelle
− CM-485: RS485 Schnittstelle
CM-PDP: Profibus-DP Schnittstelle
−
CM-CAN: CANopen Schnittstelle
−
Erweiterungsmodul EM
C
Steckplatz zur kundenspezifischen Anpassung der Steuerein-
gänge und -ausgänge an verschiedene Anwendungen:
− EM-ENC: erweiterte Drehgeberauswertung
EM-RES: Resolverauswertung
−
EM-IO: analoge und digitale Ein- und Ausgänge
−
EM-SYS: Systembus
−
(Systembus in Kombination mit dem Kommunikations-
modul CM-CAN auf Anfrage)
