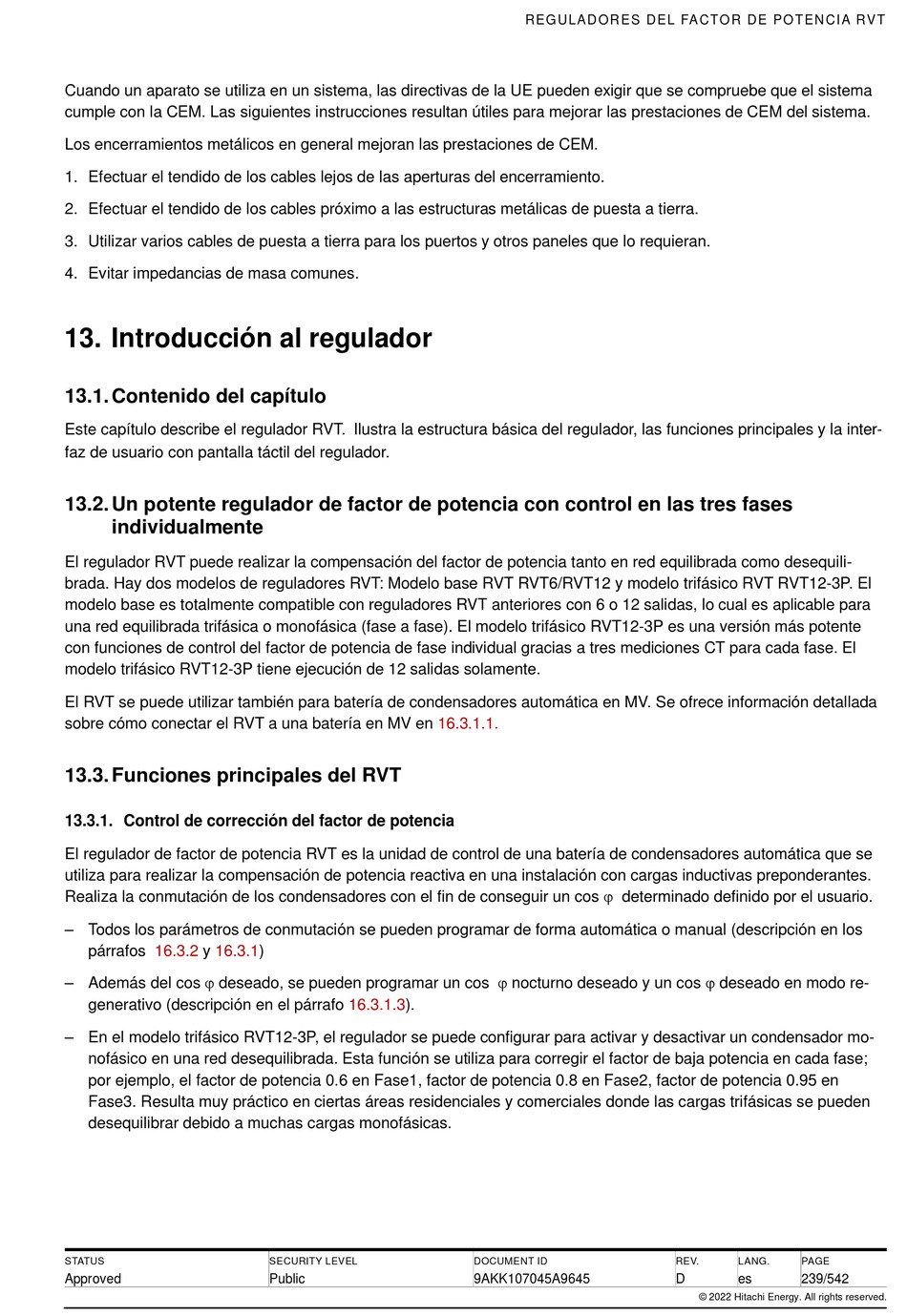

Cuando un aparato se utiliza en un sistema, las directivas de la UE pueden exigir que se compruebe que el sistema
cumple con la CEM. Las siguientes instrucciones resultan útiles para mejorar las prestaciones de CEM del sistema.
Los encerramientos metálicos en general mejoran las prestaciones de CEM.
1. Efectuar el tendido de los cables lejos de las aperturas del encerramiento.
2. Efectuar el tendido de los cables próximo a las estructuras metálicas de puesta a tierra.
3. Utilizar varios cables de puesta a tierra para los puertos y otros paneles que lo requieran.
4. Evitar impedancias de masa comunes.
13. Introducción al regulador
13.1. Contenido del capítulo
Este capítulo describe el regulador RVT. Ilustra la estructura básica del regulador, las funciones principales y la inter-
faz de usuario con pantalla táctil del regulador.
13.2. Un potente regulador de factor de potencia con control en las tres fases
individualmente
El regulador RVT puede realizar la compensación del factor de potencia tanto en red equilibrada como desequili-
brada. Hay dos modelos de reguladores RVT: Modelo base RVT RVT6/RVT12 y modelo trifásico RVT RVT12-3P. El
modelo base es totalmente compatible con reguladores RVT anteriores con 6 o 12 salidas, lo cual es aplicable para
una red equilibrada trifásica o monofásica (fase a fase). El modelo trifásico RVT12-3P es una versión más potente
con funciones de control del factor de potencia de fase individual gracias a tres mediciones CT para cada fase. El
modelo trifásico RVT12-3P tiene ejecución de 12 salidas solamente.
El RVT se puede utilizar también para batería de condensadores automática en MV. Se ofrece información detallada
sobre cómo conectar el RVT a una batería en MV en

13.3. Funciones principales del RVT

13.3.1. Control de corrección del factor de potencia
El regulador de factor de potencia RVT es la unidad de control de una batería de condensadores automática que se
utiliza para realizar la compensación de potencia reactiva en una instalación con cargas inductivas preponderantes.
Realiza la conmutación de los condensadores con el fin de conseguir un cos  determinado definido por el usuario.
– Todos los parámetros de conmutación se pueden programar de forma automática o manual (descripción en los
párrafos 16.3.2 y 16.3.1)
– Además del cos  deseado, se pueden programar un cos  nocturno deseado y un cos  deseado en modo re-
generativo (descripción en el párrafo 16.3.1.3).
– En el modelo trifásico RVT12-3P, el regulador se puede configurar para activar y desactivar un condensador mo-
nofásico en una red desequilibrada. Esta función se utiliza para corregir el factor de baja potencia en cada fase;
por ejemplo, el factor de potencia 0.6 en Fase1, factor de potencia 0.8 en Fase2, factor de potencia 0.95 en
Fase3. Resulta muy práctico en ciertas áreas residenciales y comerciales donde las cargas trifásicas se pueden
desequilibrar debido a muchas cargas monofásicas.
