O menu detalhado poderá ser encontrado no capítulo
22. Instalação
22.1. O que este capítulo contém
Este capítulo apresenta as instruções de montagem do controlador no painel e explica como fazer a conexão elétrica
do controlador. O diagrama de cabeamento é apresentado no capítulo

22.2. Montagem

Por favor siga os passoa abaixo para montar o RVT no painel..
Passo 1: Encaixe o RVT perpendicularmente ao painel do banco de capacitores (b).
Passo 2: Gire o RVT para inserí-lo no painel do banco de capacitores.
Nota: Dimensões do corte no painel: 138x138 mm.
Passo 3: Inserir o suporte de montagem (c) nos furos de fixação correspondentes (d) no RVT.
Passo 4: Puxe o suporte de montagem para trás.
STATUS
Approved

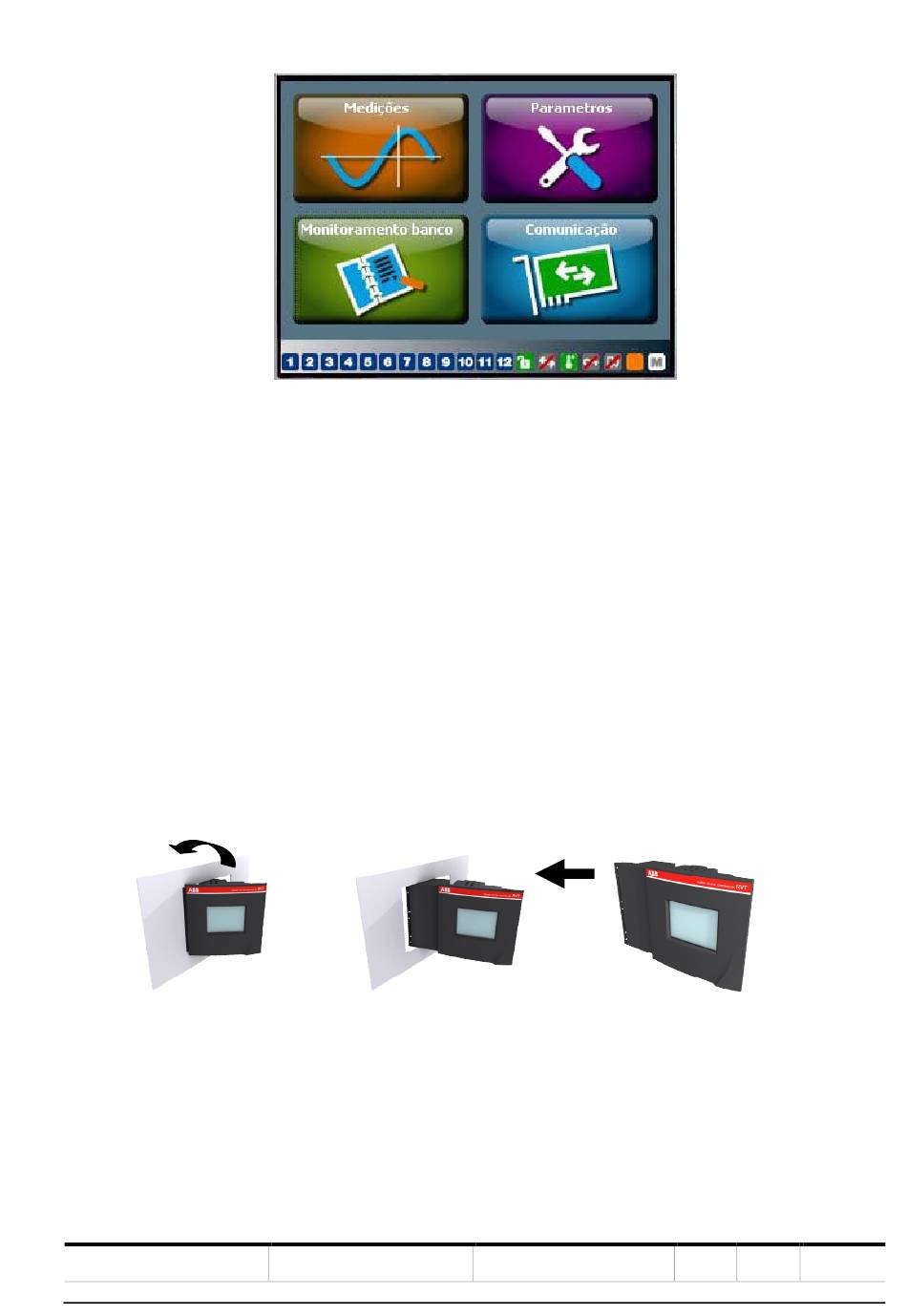

Figura 4 Tela inicial do RVT
Passo 2
(b)
Figura 5 Montagem do RVT
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
23.2.
22.4.
(a)
Passo 1
DOCUMENT ID
9AKK107045A9645
REV. LANG. PAGE
D pt 394/542
