AUS-Verzögerung:
– bei normaler Messung muß über diese Zeit dauernd eine Anforderung bestehen, um Stufen abzuschalten.
– bei integraler Messung wird die Ausschaltverzögerung nicht verwendet.
Start-Verzögerung: die Zeit, die der RVT abwartet, bevor er den Regelbetrieb nach einem Spannungsausfall wieder
aufnimmt.
Mit Klick auf die Schaltfläche "Steuerung" im Bildschirm gezeigt in
schirm die Einstellungen für die Stromwandler-Messungen und die Schaltstrategien für die Anlage eingeben.
1Ph/3Ph
Diese Einstellung gibt die Art der Verbindung für die Strommessungen an. Der RVT erlaubt acht verschiedene Strom-
wandler-Verbindungstopologien je nach Art des Netzes (Dreiphasen-Drei Leitungen, Dreiphasen-Vier Leitungen oder
einphasig (Phase-Phase) :
Einphasige Strommessung (Beim Basismodell RVT6/12 und beim RVT12-3P):
1Ph-1LL1, 3Ph-1LL1, 3Ph-1LN1,
STATUS
Approved

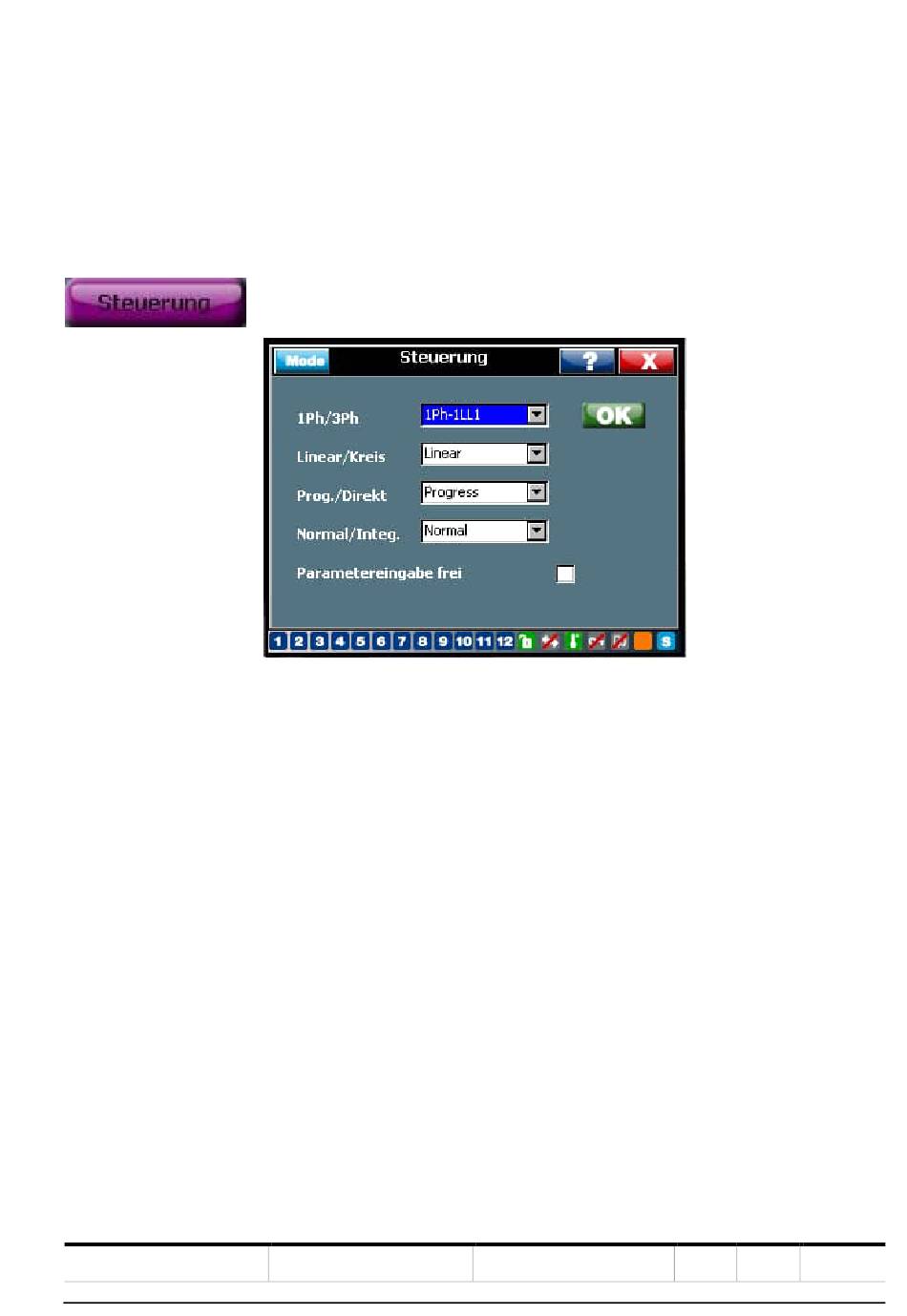

Abbildung 33 RVT Einstellung der Anlagensteuerung
SECURITY LEVEL
Public
Abbildung 27 kann der Benutzer im Folgebild-
