Modelo trifásico RVT12-3P
PS1, 2
ML1-3
N.C.
N
k1-3, I1-3
canH, canL
Earth
Temp
RS485 Adap. Modbus
IN1+/-
IN2+/-
A
1-12
NO/NC
AL
FAN 1-2
STATUS
Approved

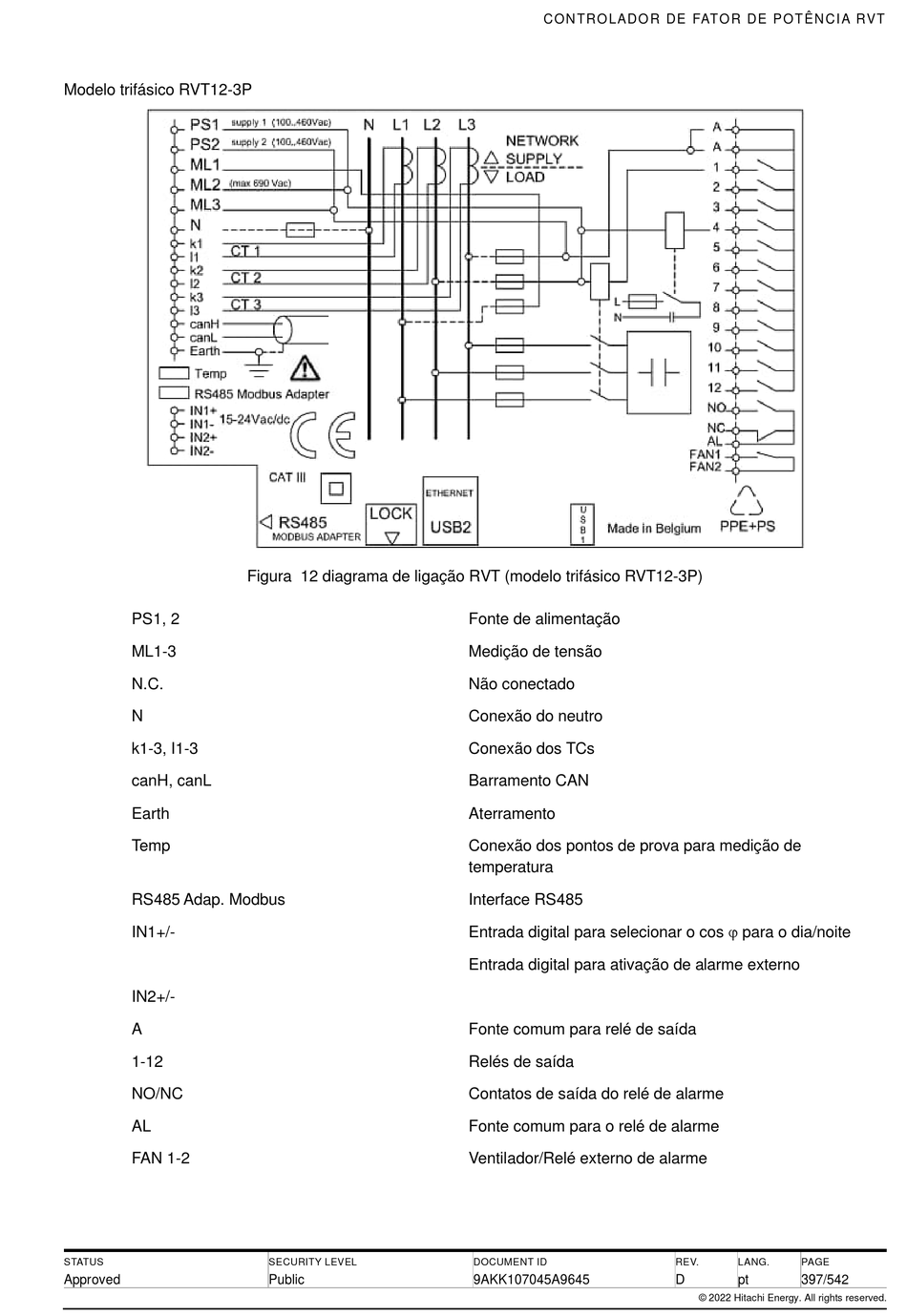

Figura 12 diagrama de ligação RVT (modelo trifásico RVT12-3P)
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
Fonte de alimentação
Medição de tensão
Não conectado
Conexão do neutro
Conexão dos TCs
Barramento CAN
Aterramento
Conexão dos pontos de prova para medição de
temperatura
Interface RS485
Entrada digital para selecionar o cos  para o dia/noite
Entrada digital para ativação de alarme externo
Fonte comum para relé de saída
Relés de saída
Contatos de saída do relé de alarme
Fonte comum para o relé de alarme
Ventilador/Relé externo de alarme
