3. 松开螺丝刀。
4. 正确完成接线。
18.4. 接线图
该接线图显⽰了主电路和控制电路的连接⽅式。
RVT6/RVT12 基本型号
STATUS
Approved

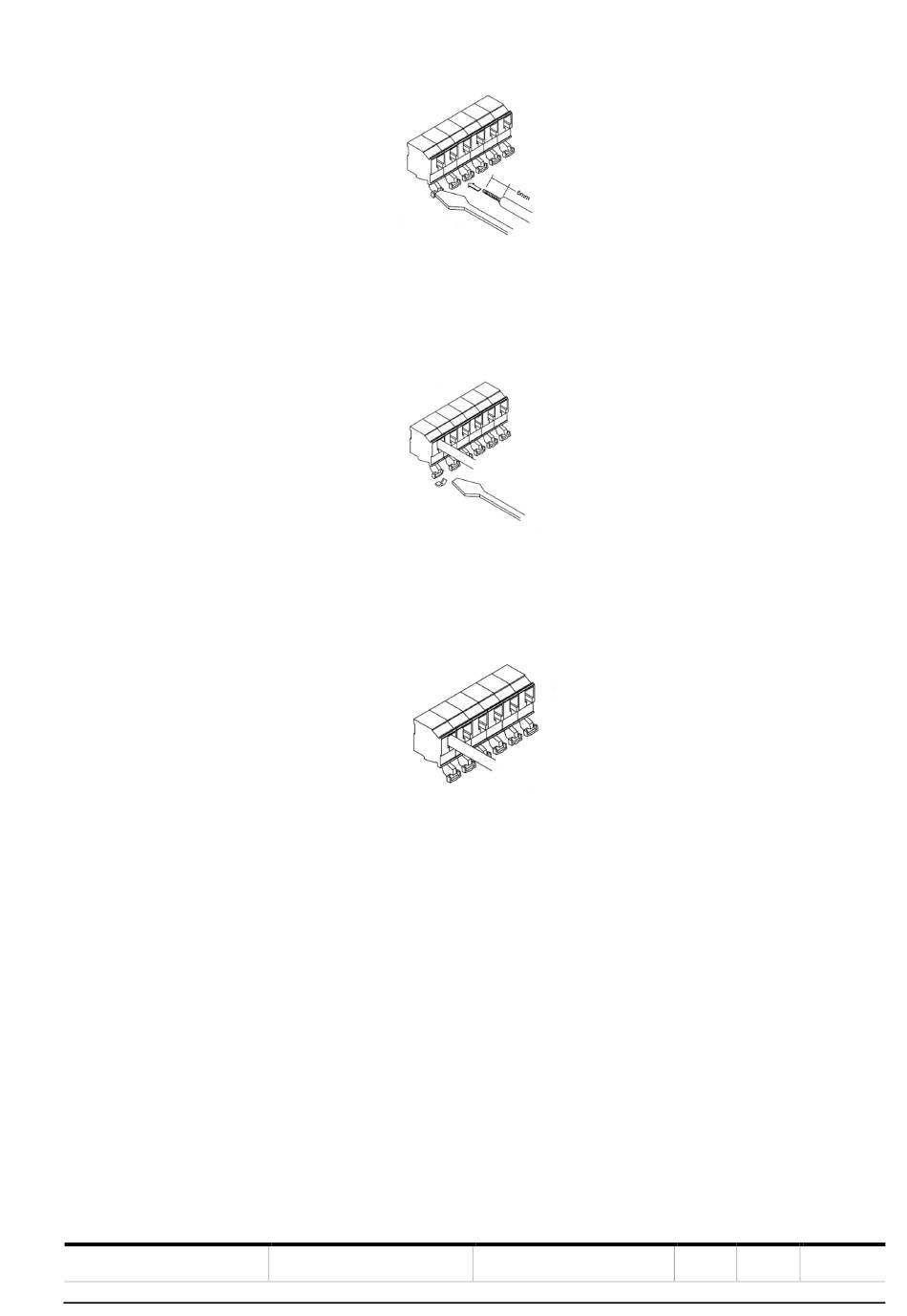

图 8 导线连接
图 9 导线连接
图 10 导线连接
