Как показано на рис Рис.
питания и еще три клеммы для входов измерения напряжения.
Источник питания контроллера RVT не используется для измерения напряжения. Измерение напряжения
производится только с помощью входных клемм, специально выделенных для этой цели.
Если напряжение вспомогательного питания контроллера RVT и сигнал измерения напряжения поступают от
одного источника, между клеммами может быть установлена перемычка:
Подключение перемычки (практическая рекомендация)
Из-за недостатка свободного пространства нельзя вставить в одно и то же гнездо два кабеля. Поэтому для
подключения двух проводов к общей клемме используются альтернативные методы.
Существует несколько практических вариантов для надлежащего подключения. Одно из решений
представлено на Рис.
58.
Для вставки второго кабеля, необходимого для установки перемычки, на каждом кабеле питания должен быть
предусмотрена клемма для подключения двух проводников.
Такие клеммы и соответствующие инструменты для обжима общедоступны.
Следует отметить, что с этими клеммами должны использоваться кабели одинакового диаметра.
Следует использовать две клеммы. Готовое подключение показано на следующем рисунке.
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА М ОЩН О СТИ RV T
57, в контроллере RVT предусмотрены две клеммы для подключения источника
Напряжение питания в диапазоне от
100 В перем. тока до 460 В перем. тока.

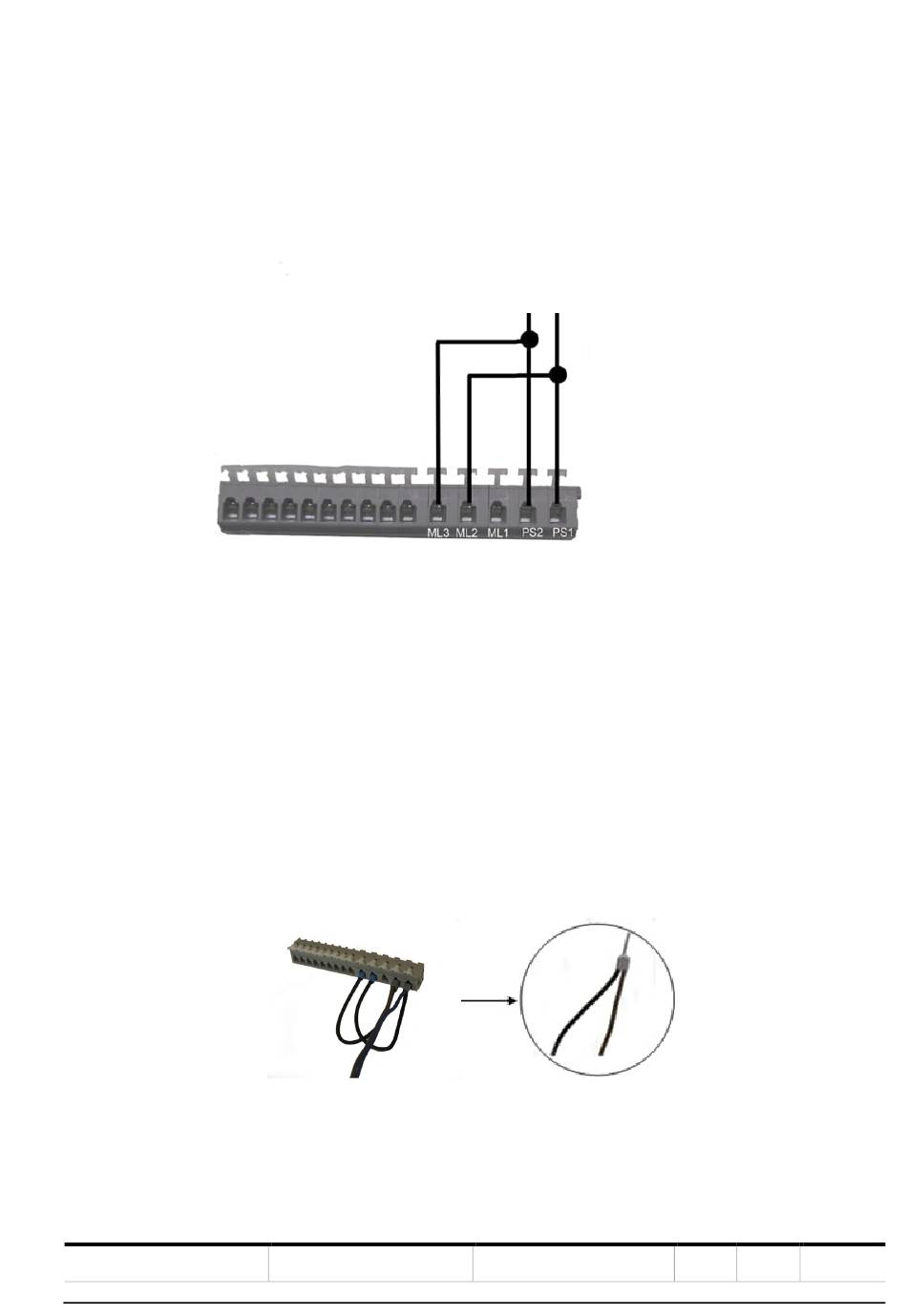

Рис. 57 Клеммы
