Les instructions détaillées sur la connexion se trouvent en annexe
terminaux du régulateur à la fin du manuel.

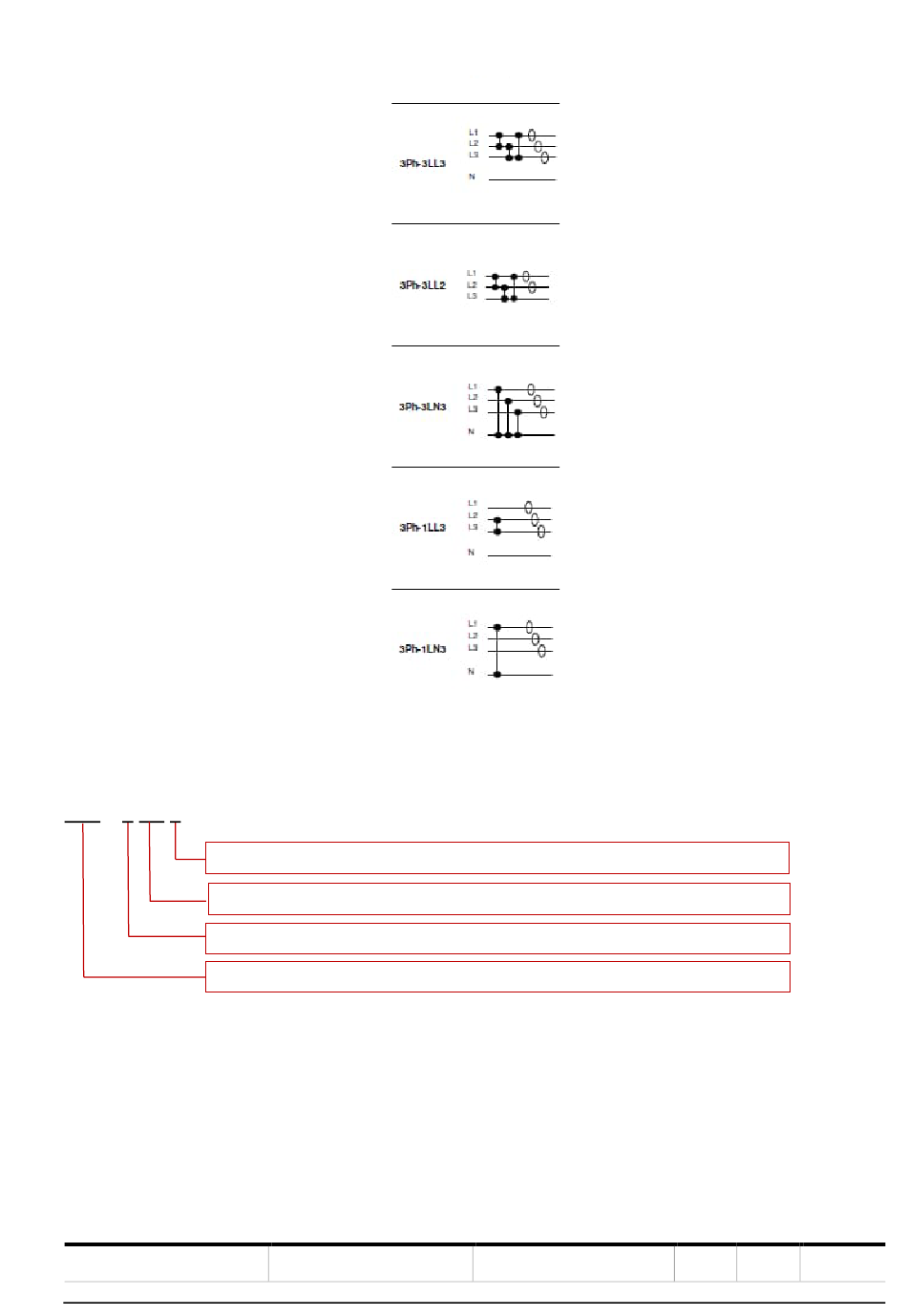

Définition des types de connexions ci-dessus:
3Ph – 3 LN 3
1: une connexion TI, 2 : deux connexions TI, 3: trois connexions TI
LN: mesure de tension entre L et N, mesures de tension entre les phases
1: une mesure de tension, 3: trois mesures de tension
1Ph: réseau monophasé (L-N ou L-L), 3Ph: réseau triphasé
NOTE: L concerne la ligne, N concerne le neutre
Linéaire / Circulaire (Lin./Circul. sur l'écran)
La commutation linéaire suit le principe d'enclenchement/déclenchement "premier entré, dernier sorti".
La commutation circulaire suit le principe d'enclenchement/déclenchement "premier entré, premier sorti".
Les deux principes sont décrits dans la table suivante.
