Modelo trifásico RVT12-3P

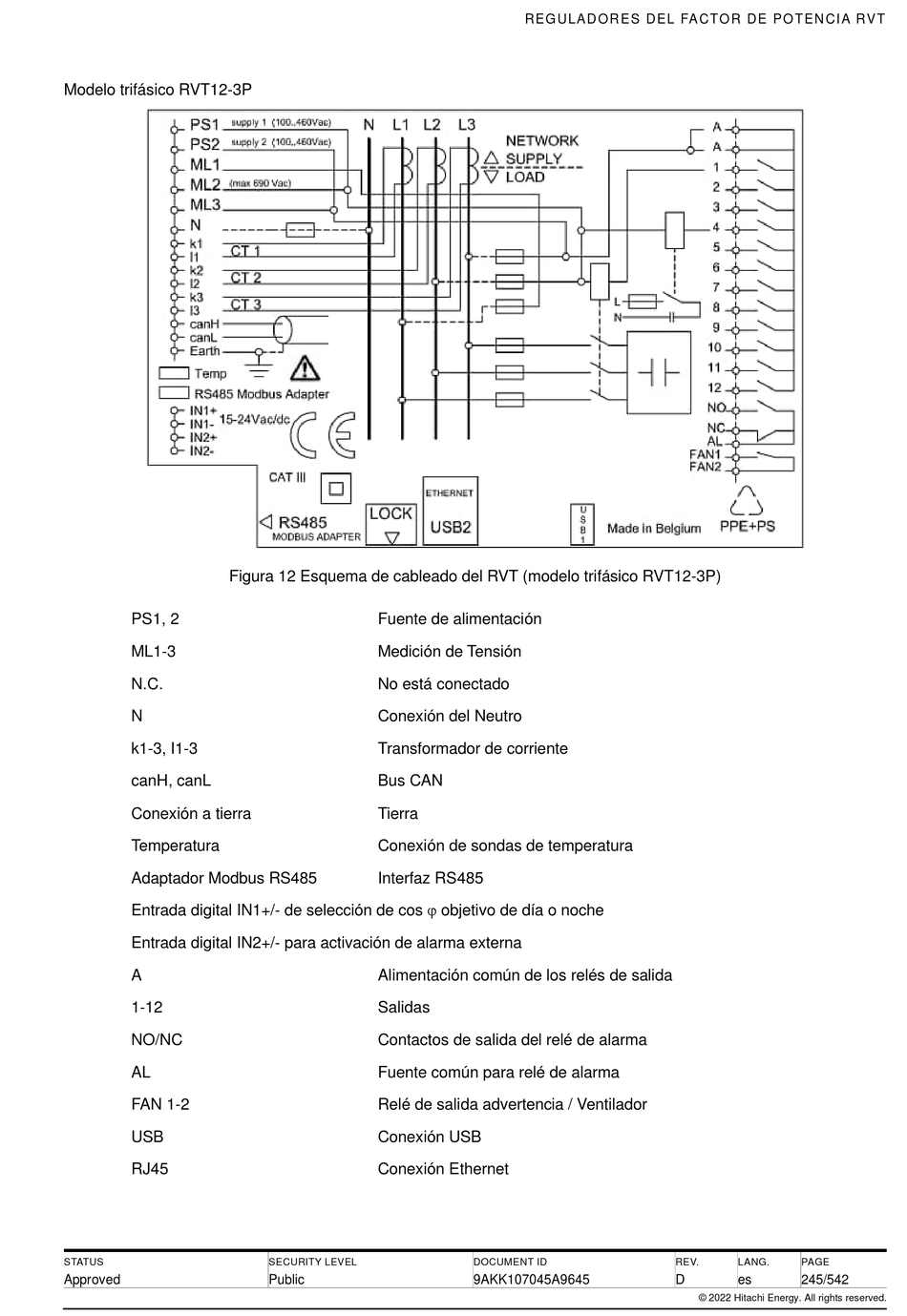

Figura 12 Esquema de cableado del RVT (modelo trifásico RVT12-3P)
PS1, 2
ML1-3
N.C.
N
k1-3, I1-3
canH, canL
Conexión a tierra
Temperatura
Adaptador Modbus RS485
Entrada digital IN1+/- de selección de cos  objetivo de día o noche
Entrada digital IN2+/- para activación de alarma externa
A
1-12
NO/NC
AL
FAN 1-2
USB
RJ45
STATUS
Approved
Fuente de alimentación
Medición de Tensión
No está conectado
Conexión del Neutro
Transformador de corriente
Bus CAN
Tierra
Conexión de sondas de temperatura
Interfaz RS485
Alimentación común de los relés de salida
Salidas
Contactos de salida del relé de alarma
Fuente común para relé de alarma
Relé de salida advertencia / Ventilador
Conexión USB
Conexión Ethernet
