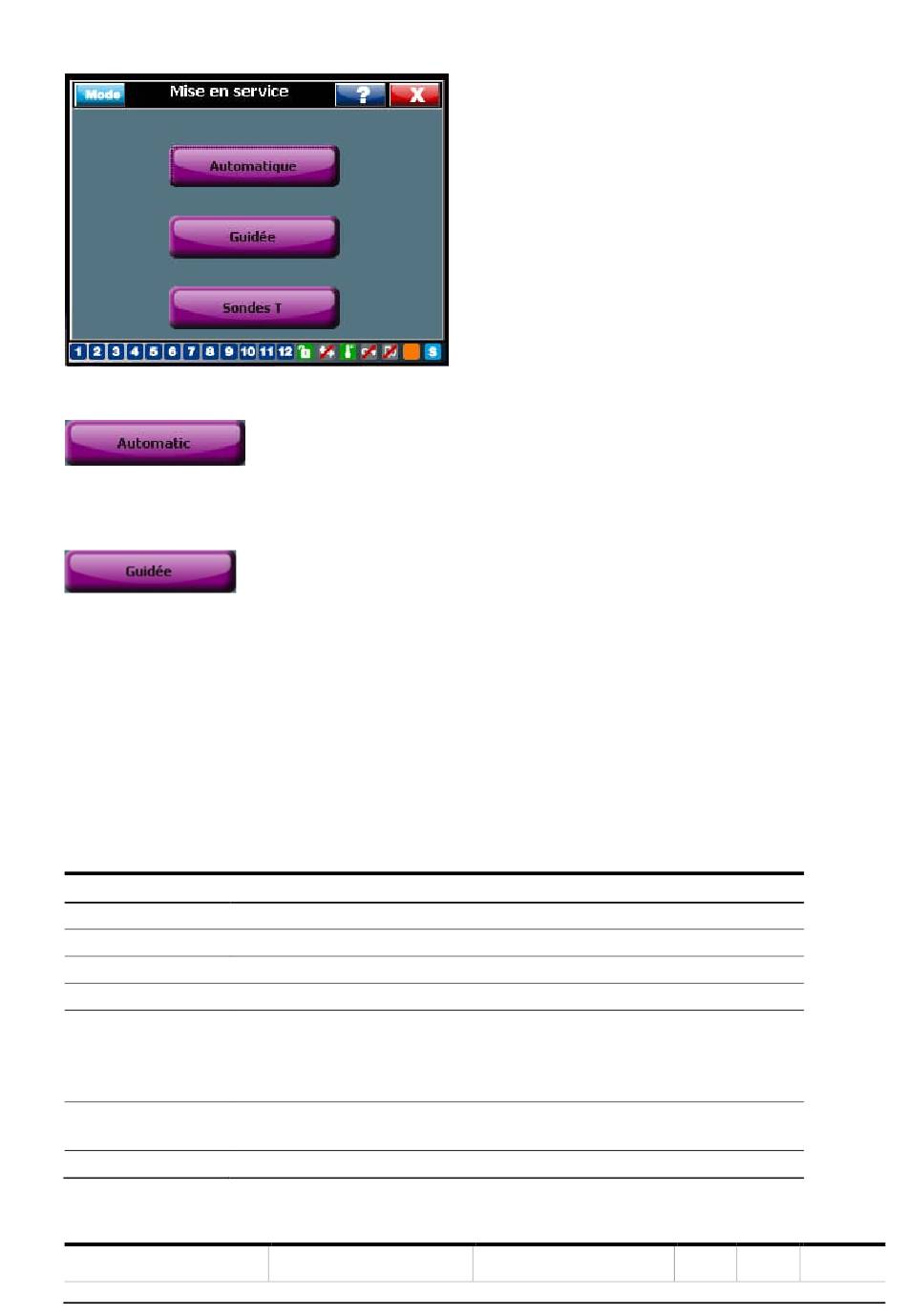

8.3.2.1. Mise en service automatique
Voir la section 7.4 pour plus d'informations.
8.3.2.2. Mise en service guidée
Le RVT Le RVT propose une mise en service guidée. Les paramètres suivants doivent être encodés (voir le tableau
ci-dessous)
Note:
Avant de réaliser une mise en service guidée, veuillez-vous assurer que:
1. le RVT est déverrouillé (description aux paragraphes
2. le RVT est en mode programmation (SET) (description au paragraphe 7.2.2.)
3. si le secondaire du TC est court-circuité, n'oubliez pas de l'ouvrir après avoir connecté l'alimentation du régulateur
de facteur de puissance.
Paramètres (à régler) de la mise en service guidée
Paramètres Description
1Ph / 3Ph Type de connexion de la batterie et type de connexion de la mesure en tension.
Rotation de phase Vérifier la rotation de phase
Rapport TP Rapport du transformateur de tension externe.
Redirection des TP Rediriger les entrées TP en cas de TP placées sur la mauvaise phase
Déphasage Déphasage entre la tension et le courant introduit par les connexions de mesure.
Le déphasage est de 90° (par défaut) lorsque le RVT est connecté comme indiqué
sur le schéma électrique (voir paragraphe 6.4). Pour les autres types de con-
nexion, veuillez-vous référer à l'annexe A5.
Rapport de transfor- Rapport du transformateur de tension externe
mateur
V nominale Tension nominale de la batterie.
STATUS
Approved
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
7.2.4 et 8.3.1.1)
