10. Installation
10.1. Inhalt dieses Abschnitts
Dieser Abschnitt beschreibt den Einbau des Reglers in die Anlagenfront und die Erstellung der elektrischen An-
schlüsse. Das Anschlussschema wird in Abschnitt
10.2. Montage
Bitte folgen Sie den unten aufgeführten Schritten, um einen RVT-Leistungsregler an ein Bedienfeld anzuschließen.
Schritt 1: Schieben Sie den RVT (a) seitlich in das Kondensatoranlagengehäuse (b).
Schritt 2: Drehen Sie den RVT, um diesen in das Kondensatoranlagengehäuse einzusetzen.
Hinweis: Grösse des Montageausschnitts 138x138 mm.
Schritt 3: Setzen Sie den Befestigungshalter (c) in die entsprechenden Befestigungsöffnungen (d) des RVT ein.
STATUS
Approved

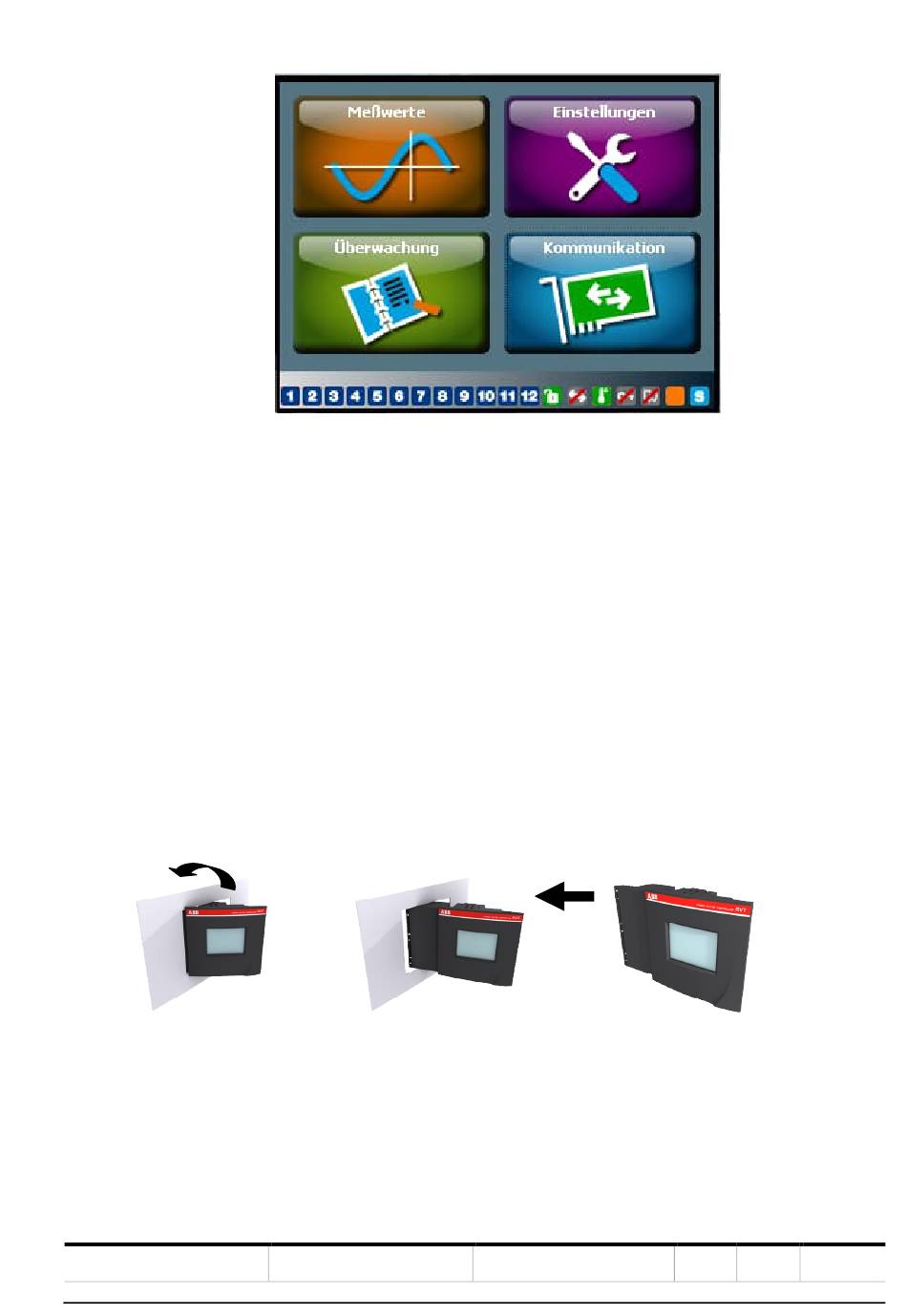

Abbildung 4 RVT Startbildschirm
10.4
Schritt 2
(b)
Abbildung 5 Montage eines RVT
SECURITY LEVEL
Public
11.2.
beschrieben.
(a)
Schritt 1
