Vue D'ensemble - Hitachi Abb Rvt Installation Und Betriebsanleitung

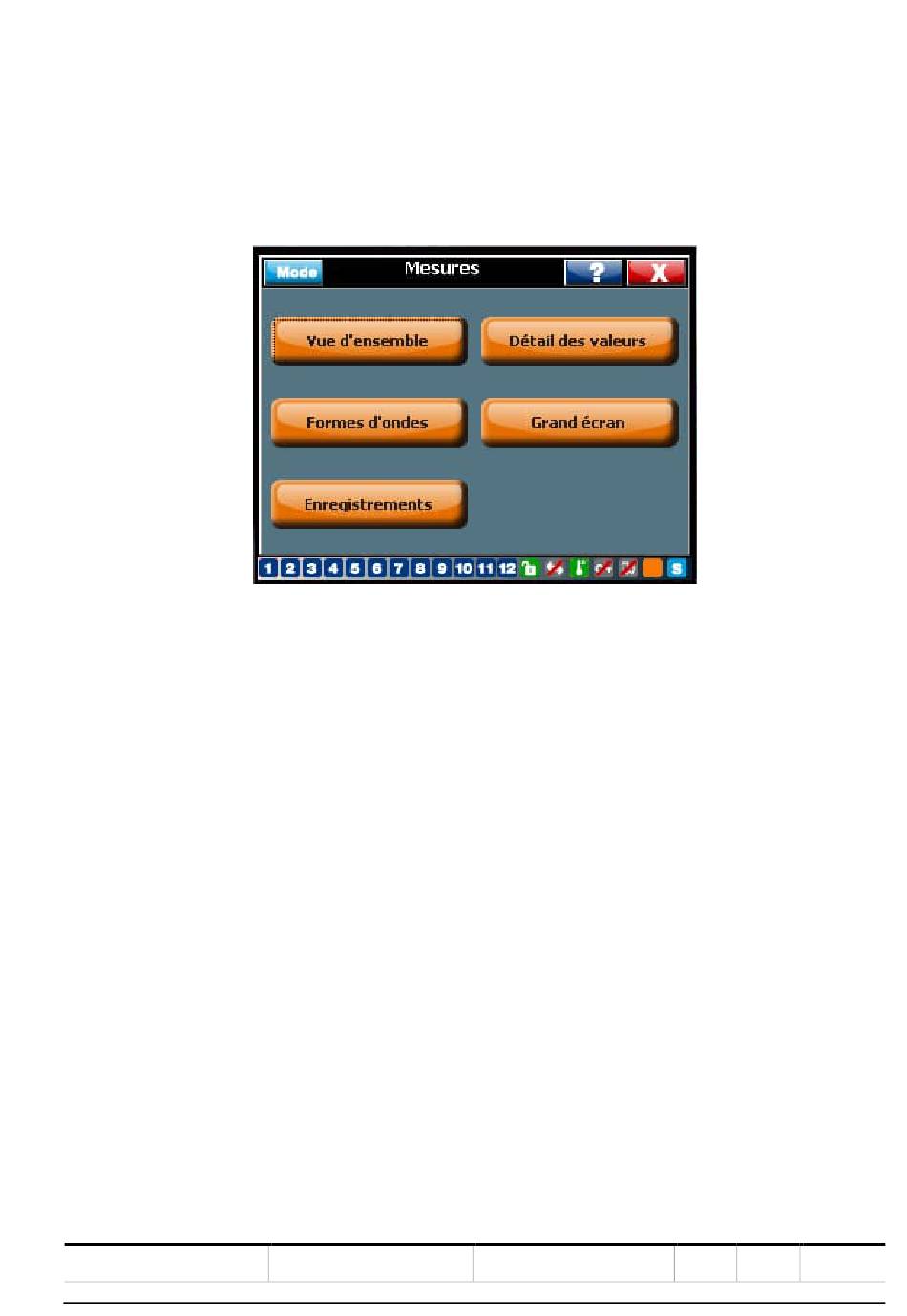

Ce menu principal permet à l'utilisateur de voir différents paramètres comme la tension, le courant, la puissance, la
température. Cinq sous-menus sont inclus dans ce menu principal: Vue d'ensemble, Détail des valeurs, Formes
d'ondes, Grand écran et Enregistrements.
Le RVT est très puissant en ce qui concerne les mesures et polyvalent en ce qui concerne leur affichage. Toutes les
mesures peuvent être affichées sous forme de tableau. Pour les mesures en forme d'onde comme la tension et le
courant, un affichage graphique est aussi disponible. Un affichage sous forme de spectre est fourni pour les mesures
d'harmoniques.

Vue d'ensemble

Le sous-menu Vue d'ensemble donne la liste complète de toutes les mesures.
Détail des valeurs
Mesures du réseau comme la tension, le courant, la puissance, la température et l'énergie. Pour les modèles tripha-
sés RVT12-3P, le détail des valeurs est disponible pour chaque phase également, par exemple le facteur de puis-
sance pour la phase 1, 2 et 3.
Formes d'ondes
La tension du système et le courant (phase à phase ou phase à neutre) peuvent être affichées sous la forme d'une
onde sinusoïdale.
Enregistrements
Ce sous-menu permet à l'utilisateur de voir les valeurs extrêmes de certains paramètres clés.
Grand écran
Cette fonction offre la possibilité à l'utilisateur de comparer les trois mesures les plus concernées en un écran. Par
exemple, la tension des trois phases peut être affichée sur un écran avec une résolution et une vue meilleure. Des
instructions détaillées de cette fonction se trouvent au paragraphe
8.2.1. Vue d'ensemble
Détails de toutes les mesures disponibles dans le RVT:
