注意：
– 所有项⽬的测量为⼀秒内均值。
– 如果采用电压互感器进⾏电压测量，该谐波电压测量将可能会由于变压器的滤波作⽤⽽导致误差。采⽤⾼品质的变
压器可将误差降⾄最低限度。
1. 该范围数值必须乘以 CT 比值（Irms - I1 - P - Q - S - 剩余需补偿无用功Q）和 PT比值（Vrms - V1 - P - Q - S - 剩
余需补偿无用功Q）。
2. 工频功率因数或 cos ：根据工频测量值计算得出。供电公司以此作为低功因罚款的依据。
3. 功率因数：根据工频和谐波测量值计算得出。功率因数始终低于或等于工频功率因数。

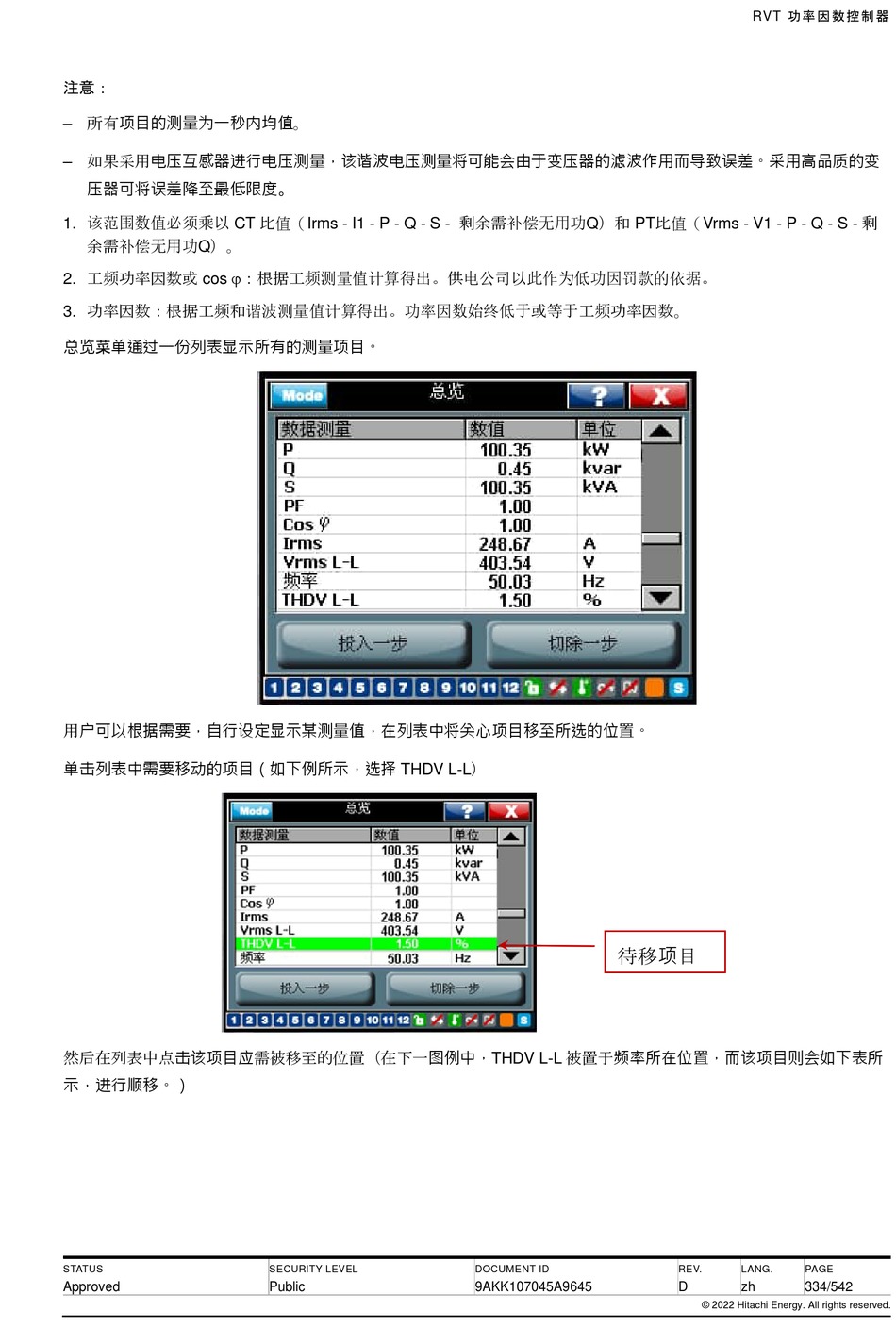

总览菜单通过⼀份列表显⽰所有的测量项⽬。
用户可以根据需要，⾃⾏设定显⽰某测量值，在列表中将关⼼项⽬移⾄所选的位置。
单击列表中需要移动的项⽬（如下例所⽰，选择 THDV L-L）
然后在列表中点击该项⽬应需被移至的位置（在下一图例中，THDV L-L 被置于频率所在位置，⽽该项⽬则会如下表所
⽰，进⾏顺移。）
