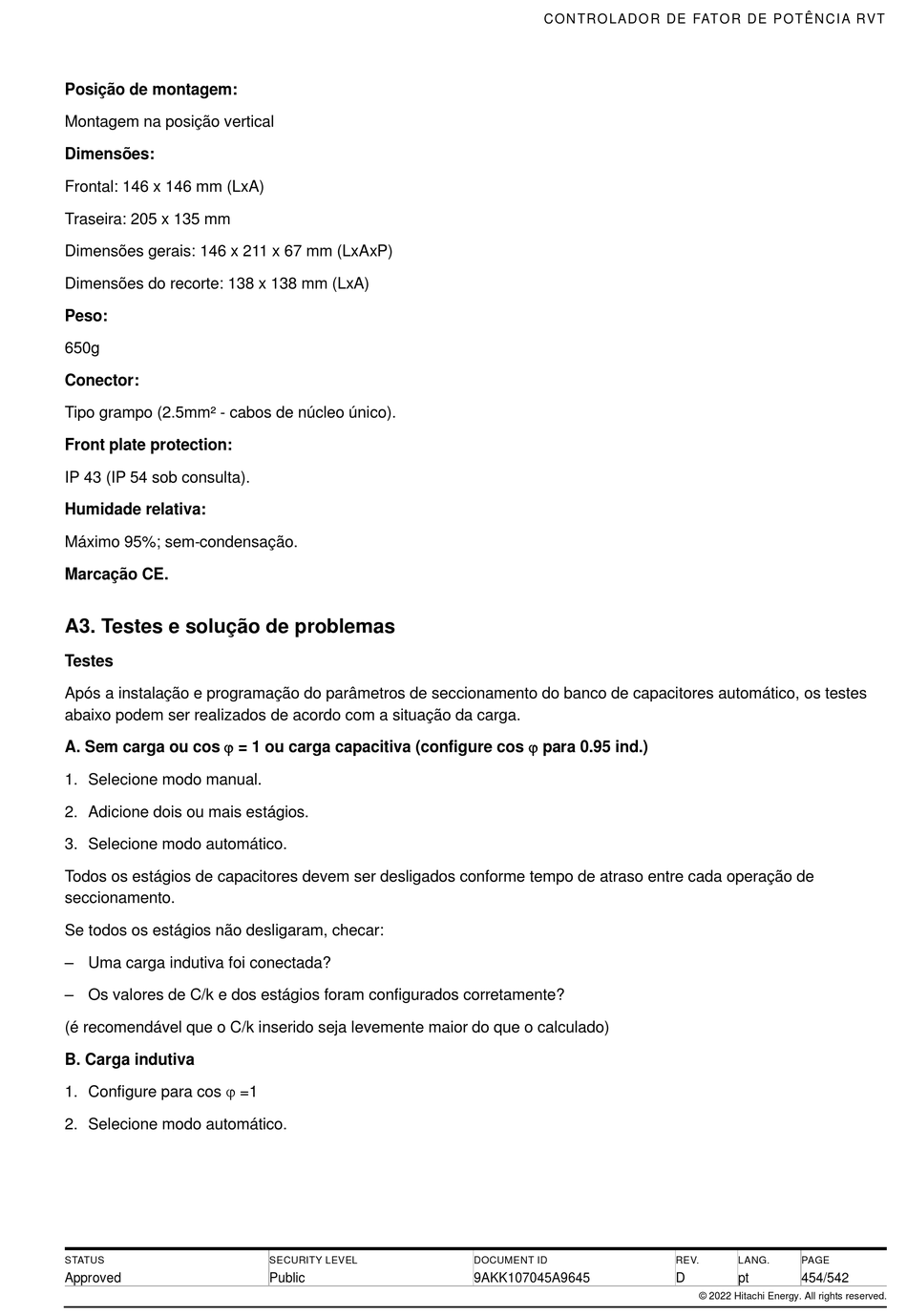

Posição de montagem:
Montagem na posição vertical
Dimensões:
Frontal: 146 x 146 mm (LxA)
Traseira: 205 x 135 mm
Dimensões gerais: 146 x 211 x 67 mm (LxAxP)
Dimensões do recorte: 138 x 138 mm (LxA)
Peso:
650g
Conector:
Tipo grampo (2.5mm² - cabos de núcleo único).
Front plate protection:
IP 43 (IP 54 sob consulta).
Humidade relativa:
Máximo 95%; sem-condensação.
Marcação CE.
A3. Testes e solução de problemas
Testes
Após a instalação e programação do parâmetros de seccionamento do banco de capacitores automático, os testes
abaixo podem ser realizados de acordo com a situação da carga.
A. Sem carga ou cos  = 1 ou carga capacitiva (configure cos  para 0.95 ind.)
1. Selecione modo manual.
2. Adicione dois ou mais estágios.
3. Selecione modo automático.
Todos os estágios de capacitores devem ser desligados conforme tempo de atraso entre cada operação de
seccionamento.
Se todos os estágios não desligaram, checar:
– Uma carga indutiva foi conectada?
– Os valores de C/k e dos estágios foram configurados corretamente?
(é recomendável que o C/k inserido seja levemente maior do que o calculado)
B. Carga indutiva
1. Configure para cos  =1
2. Selecione modo automático.
