28.2. Измерения

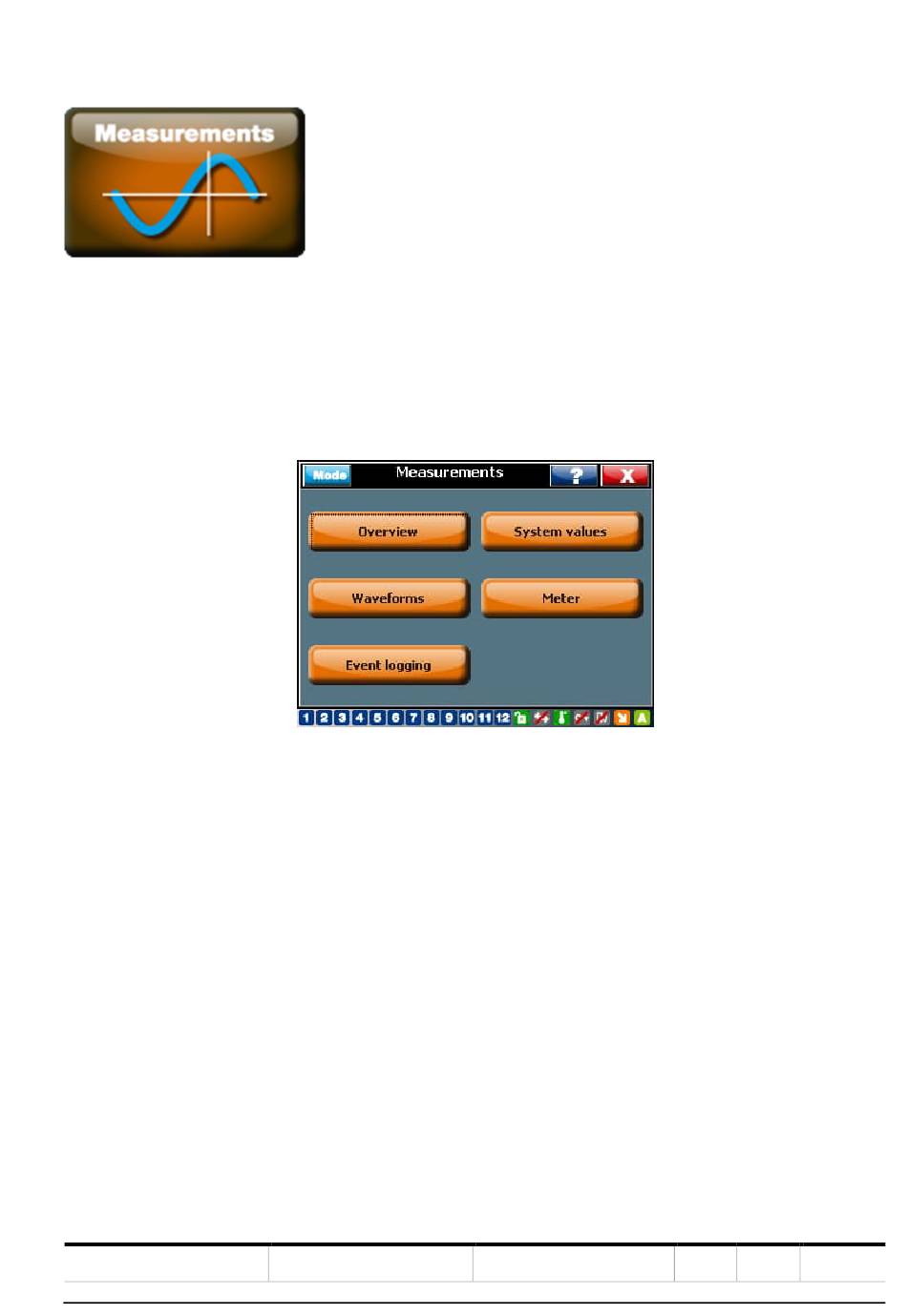

Меню Measurements (Измерения) — это основное пользовательское меню, служащее для просмотра
различных параметров, например, напряжения, тока, мощности или температуры. В составе основного меню
предусмотрены пять подменю: Overview (Обзор), System Value (Системные параметры), Waveform (Временные
диаграммы сигналов), Meter (Измерительный прибор) и Event Logging (Журнал событий).
Контроллер RVT обладает широкими измерительными возможностями и большой гибкостью в отображении
результатов измерения. Все измерения могут отображаться в виде таблицы. Для измерений сигналов
волновой формы, таких как напряжение и ток, также предусмотрено графическое отображение. Для
измерений гармоник обеспечивается выдача результатов в виде гистограммы.
Overview (Обзор)
Подменю Overview (Обзор) содержит список всех измерений.
System Values (Системные параметры)
Меню служит для измерения параметров сети, например, напряжения, тока, мощности, энергии
и температуры и др. Для трехфазной модели RVT12-3P также доступны системные параметры каждой фазы,
например, коэффициенты мощности фазы 1, 2 и 3.
Waveform (Временные диаграммы сигналов)
Напряжение и ток в системе («фаза-фаза» или «фаза-нейтраль») могут отображаться в виде сигналов
синусоидальной формы.
Event Logging (Журнал событий)
Это пользовательское подменю служит для просмотра экстремальных значений некоторых наиболее важных
параметров.
Meter (Измерительный прибор)
Эта функция позволяет пользователю вывести в одном окне три наиболее важных измерения. Например,
в одном окне могут быть показаны три линейных напряжения, отображаемых с высоким разрешением
и улучшенными возможностями просмотра. Более подробные инструкции, касающиеся этой функции,
содержатся в разделе
28.2.4.
