27.2.2. Строка заголовка
В левой части строки заголовка размещена синяя кнопка Mode (Режим), служащая для выбора одного из трех
режимов работы контроллера RVT: режима Automatic (Автоматический), режима Manual (Ручной) и режима Set
(Ввод настроек). На Рис. 15
Mode (Режим). После выбора одного из режимов контроллера RVT, например, режима Set (Ввод настроек),
в нижней правой части окна будет отображаться первая буква наименования соответствующего режима (в
верхнем регистре): таким образом, символ
RVT находится в режиме Set (Ввод настроек).
В средней части строки заголовка отображается текст; например, сообщение Measurements на
указывает наименование текущего меню, отображаемого на экране.
При нажатии знака вопроса
и установить соответствующие параметры. После нажатия знака вопроса в окне, показанном на
экране появляется следующее окно:
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА М ОЩН О СТИ RV T

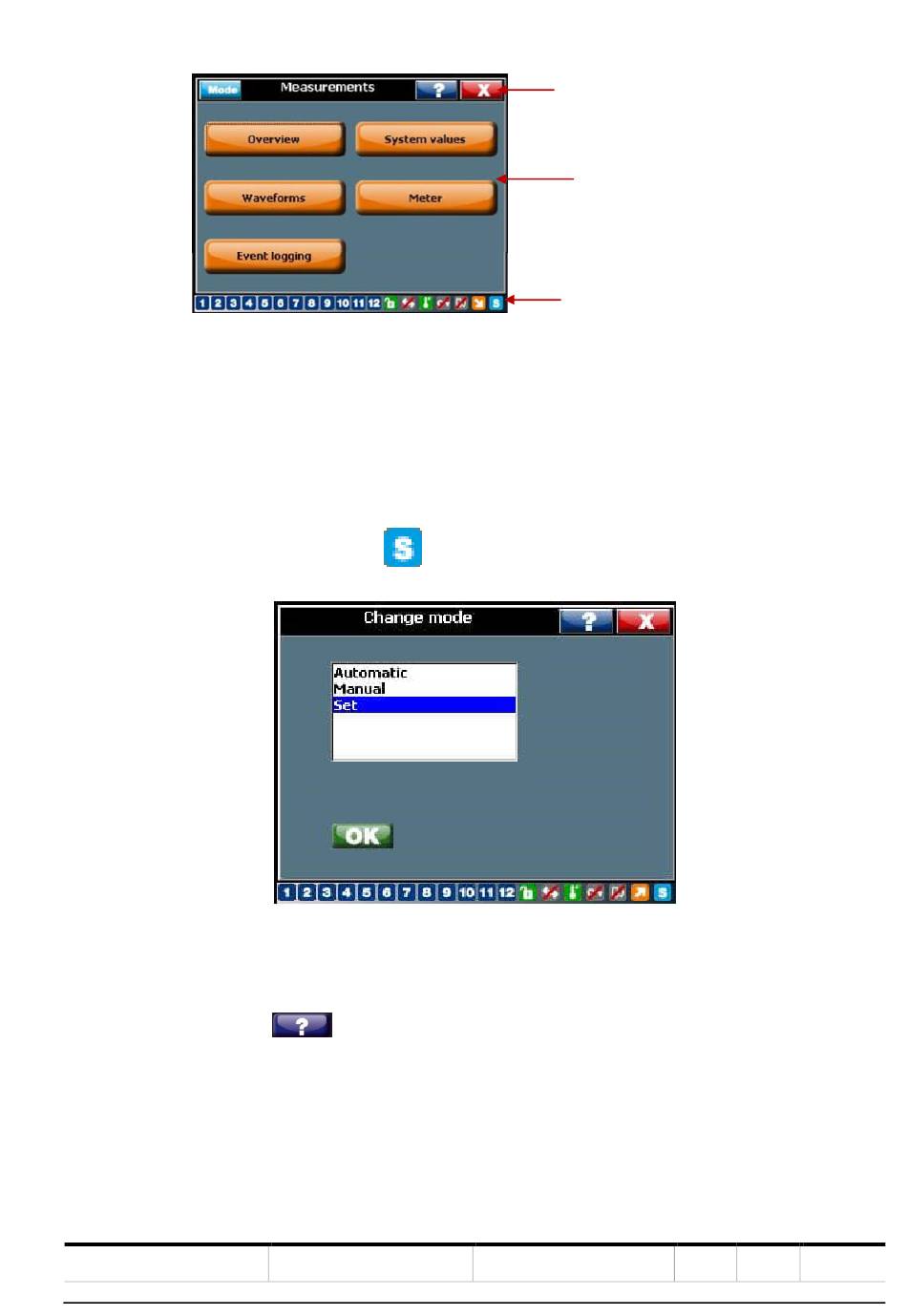

Рис. 14 Области программного окна контроллера RVT
показан вид следующего окна, появляющегося на экране после нажатия кнопки
в правом краю строки состояния означает, что контроллер
Рис. 15 Переключение режимов контроллера RVT
на экран выводится информация, помогающая оператору лучше понять
