- Seite 1 Anleitung für Fernbedienung MODELL SPX-RCDB (RAR-5G2) Anleitung für Fernbedienung Seite 13 von 24 Lesen Sie diese Bedienungsanleitung vollständig durch, um eine optimale Geräteleistung und einen langjährigen störungsfreien Betrieb sicherzustellen. – 13 –...
- Seite 2 VORSICHTSMASSNAHMEN BEI DER VERWENDUNG Bei einem Stromausfall zeigt die Kabelfernbedienung möglicherweise nicht den aktuellen Betriebsmodus an, wenn die Stromversorgung wieder funktioniert. Das Gerät wird unter dem vorherigen Einstellungsmodus weiterhin betrieben. Einige Funktionen der kabellosen Fernbedienung sind unter Verwendung der Kabelfernbedienung, wie unten beschrieben, nicht verfügbar: Nicht verfügbare Funktionen der Kabelfernbedienung Standardmäßige kabellose Fernbedienung...
-
Seite 3: Bezeichnungen Und Funktionen Der Fernbedienung

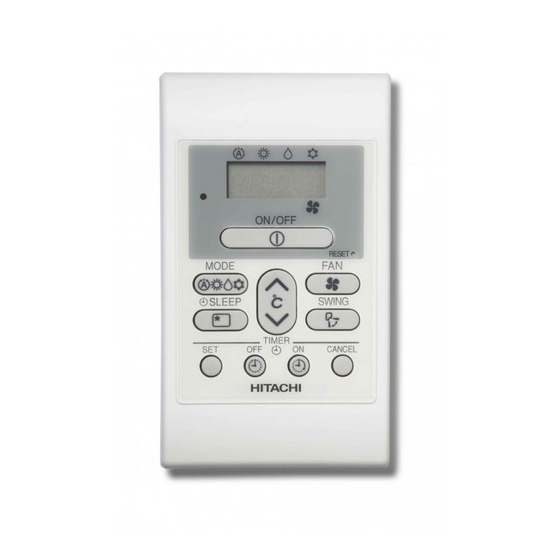

BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNG Bedienung der Betriebsfunktion und der Timer-Einstellung der Raumklimaanlage. ÜBERTRAGUNGSSYMBOL BETRIEBSANZEIGE Das Übertragungssymbol blinkt, wenn ein Signal gesendet wird. START/STOPP-Taste RESET-SCHALTER Drücken Sie diese Taste, um das Gerät einzuschalten. Durch Taste zum Einstellen der erneutes Drücken wird das Gerät RAUMTEMPERATUR ausgeschaltet. -
Seite 4: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN I Automatische Neustartfunktion Bei einem Stromausfall wird das Gerät automatisch im vorherigen Betriebsmodus und mit der vorherigen Luftstromrichtung neu gestartet, wenn die Stromversorgung wiederhergestellt ist. (Da das Gerät nicht über die Fernbedienung angehalten wurde.) Wenn der Betrieb nach Wiederherstellung der Stromversorgung nicht fortgesetzt werden soll, schalten Sie die Stromversorgung aus. - Seite 5 HEIZBETRIEB Verwenden Sie das Gerät zum Heizen, wenn die Außentemperatur unter 21°C liegt. Wenn die Außentemperatur zu hoch ist (über 21°C), funktioniert die Heizfunktion möglicherweise nicht, um das Gerät zu schützen. Verwenden Sie dieses Gerät ab einer Außentemperatur von -15°C, um einen langfristig zuverlässigen Gerätebetrieb zu gewährleisten.
-
Seite 6: Entfeuchterbetrieb
ENTFEUCHTERBETRIEB Verwenden Sie das Gerät zum Entfeuchten, wenn die Raumtemperatur über 16 °C liegt. Unter 15 °C steht die Entfeuchterfunktion nicht zur Verfügung. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (ENTFEUCHTEN) erscheint. Die Einstellung für die Lüfterdrehzahl ist NIEDRIG. Drücken Sie die Taste (LÜFTERDREHZAHL), um LEISE oder GERING auszuwählen. - Seite 7 KÜHLBETRIEB Verwenden Sie das Gerät zum Kühlen, wenn die Außentemperatur zwischen -10 u n d 43 °C liegt. Wenn die Luftfeuchtigkeit im Raum sehr hoch ist (80 %), kann sich Kondensat am Luftauslassgitter des In- nengeräts bilden. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (KÜHLEN) erscheint.
-
Seite 8: Automatischer Schwingmodus
LEAVE-HOME (LH)- UND SAUBER (ONE-TOUCH-CLEAN)-MODI Die Aktivierungstasten für die Leave-Home (LH)- und CLEAN (One-Touch-Clean)-Modi sind auf diesem Gerät nicht verfügbar. Die Betriebsmodi müssen über die kabellose Fernbedienung aktiviert werden. Eine Instruktion zur Aktivierung dieser Betriebsmodi À nden Sie in der Anleitung für Fernbedienung. HINWEIS Wenn oder... -
Seite 9: Timer-Reservierung
TIMER-RESERVIERUNG I Es stehen ein EINSCHALT-TIMER und AUSSCHALT-TIMER zur Verfügung. I Abbruch des Betriebs bei Einstellzeit AUSSCHALT-TIMER-Reservierung Einstellung des AUS-TIMERs Wählen Sie den AUS-Timer, indem Sie die Taste (AUS) drücken. Die Einstellzeit wechselt in der unten gezeigten Reihenfolge, wenn Sie die Taste drücken. 1-Stunden-Intervall 0,5-Stunden-Intervall Bei gedrückter Taste ändert sich der Wert schneller. - Seite 10 SO STELLEN SIE DEN BETRIEBSZEIT-TIMER EIN Modus Anzeige Betriebszeit-Timer 1 Stunde 2 Stunde 3 Stunde 7 Stunde Betriebszeit-Timer aus Betriebszeit-Timer: Das Gerät läuft für die angegebene Anzahl Stunden weiter und wird dann ausgeschaltet. Drücken Sie die Taste BETRIEBSZEIT. Die Timer-Information wird auf der Fernbedienung angezeigt. Beispiel: Einstellung von 3 Stunden Betriebszeit.
-
Seite 11: Installation Der Kabelfernbedienung
INSTALLATION DER KABELFERNBEDIENUNG Anschluss am Schaltkasten; Entfernen Sie die Abdeckung des Schaltkastens. Verbinden Sie den Anschluss der Kabelfernbedienung mit CN1102 der Klemmleiste. Bringen Sie die Abdeckung des Schaltkastens wieder an. Kabelverlegung für Kabelfernbedienung (2 Methoden); Das Gehäuse der Kabelfernbedienung kann durch Drücken der Schlitze mit einem Schlitz-Schraubendreher geöffnet werden (siehe Diagramm unten) Gehäuseoberteil Gehäuseunterteil... - Seite 12 MEMO ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
