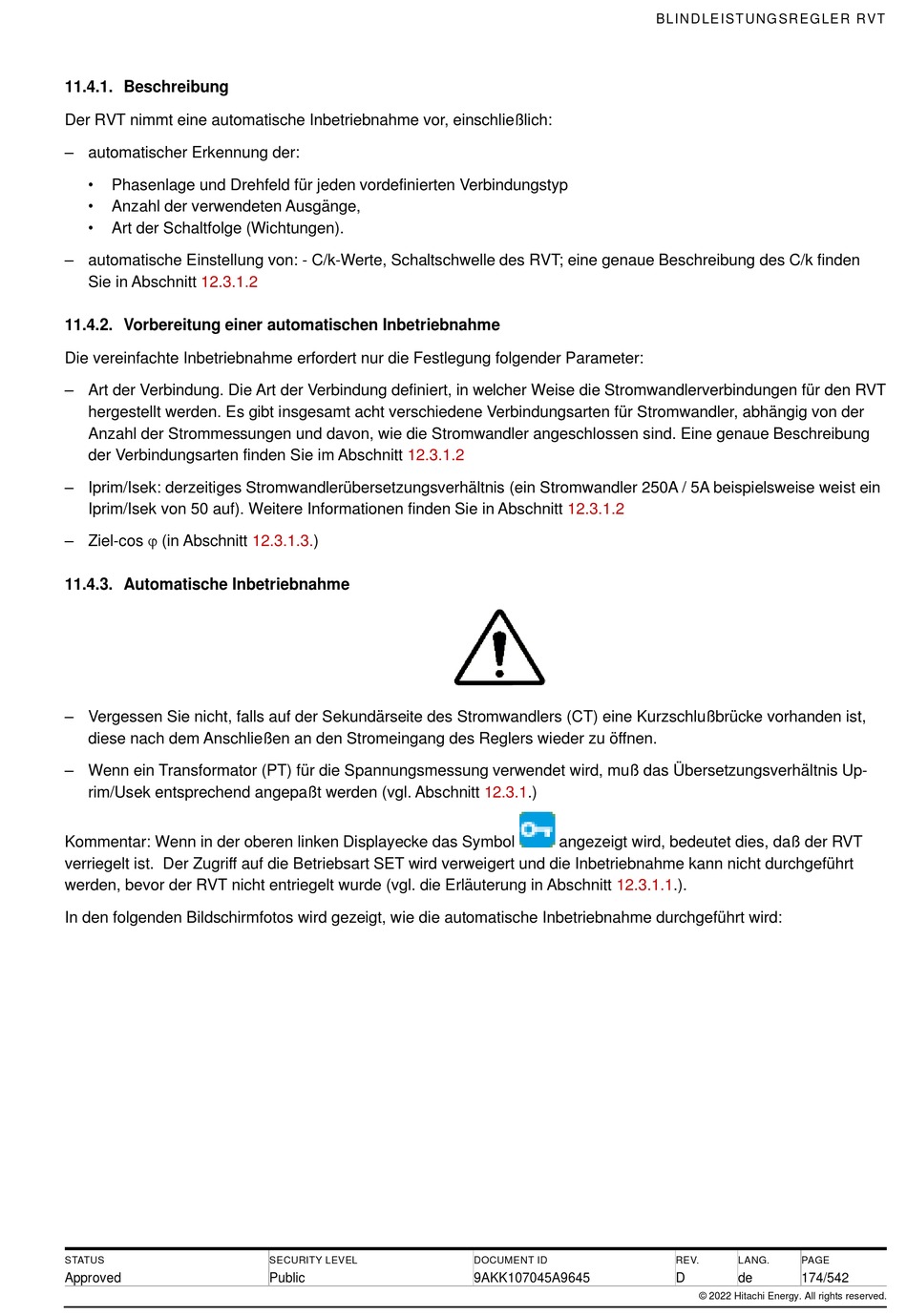

11.4.1. Beschreibung

Der RVT nimmt eine automatische Inbetriebnahme vor, einschließlich:
– automatischer Erkennung der:
• Phasenlage und Drehfeld für jeden vordefinierten Verbindungstyp
• Anzahl der verwendeten Ausgänge,
• Art der Schaltfolge (Wichtungen).
– automatische Einstellung von: - C/k-Werte, Schaltschwelle des RVT; eine genaue Beschreibung des C/k finden
Sie in Abschnitt 12.3.1.2

11.4.2. Vorbereitung einer automatischen Inbetriebnahme

Die vereinfachte Inbetriebnahme erfordert nur die Festlegung folgender Parameter:
– Art der Verbindung. Die Art der Verbindung definiert, in welcher Weise die Stromwandlerverbindungen für den RVT
hergestellt werden. Es gibt insgesamt acht verschiedene Verbindungsarten für Stromwandler, abhängig von der
Anzahl der Strommessungen und davon, wie die Stromwandler angeschlossen sind. Eine genaue Beschreibung
der Verbindungsarten finden Sie im Abschnitt
– Iprim/Isek: derzeitiges Stromwandlerübersetzungsverhältnis (ein Stromwandler 250A / 5A beispielsweise weist ein
Iprim/Isek von 50 auf). Weitere Informationen finden Sie in Abschnitt
– Ziel-cos  (in Abschnitt 12.3.1.3.)

11.4.3. Automatische Inbetriebnahme

– Vergessen Sie nicht, falls auf der Sekundärseite des Stromwandlers (CT) eine Kurzschlußbrücke vorhanden ist,
diese nach dem Anschließen an den Stromeingang des Reglers wieder zu öffnen.
– Wenn ein Transformator (PT) für die Spannungsmessung verwendet wird, muß das Übersetzungsverhältnis Up-
rim/Usek entsprechend angepaßt werden (vgl. Abschnitt 12.3.1.)
Kommentar: Wenn in der oberen linken Displayecke das Symbol
verriegelt ist. Der Zugriff auf die Betriebsart SET wird verweigert und die Inbetriebnahme kann nicht durchgeführt
werden, bevor der RVT nicht entriegelt wurde (vgl. die Erläuterung in Abschnitt 12.3.1.1.).
In den folgenden Bildschirmfotos wird gezeigt, wie die automatische Inbetriebnahme durchgeführt wird:
