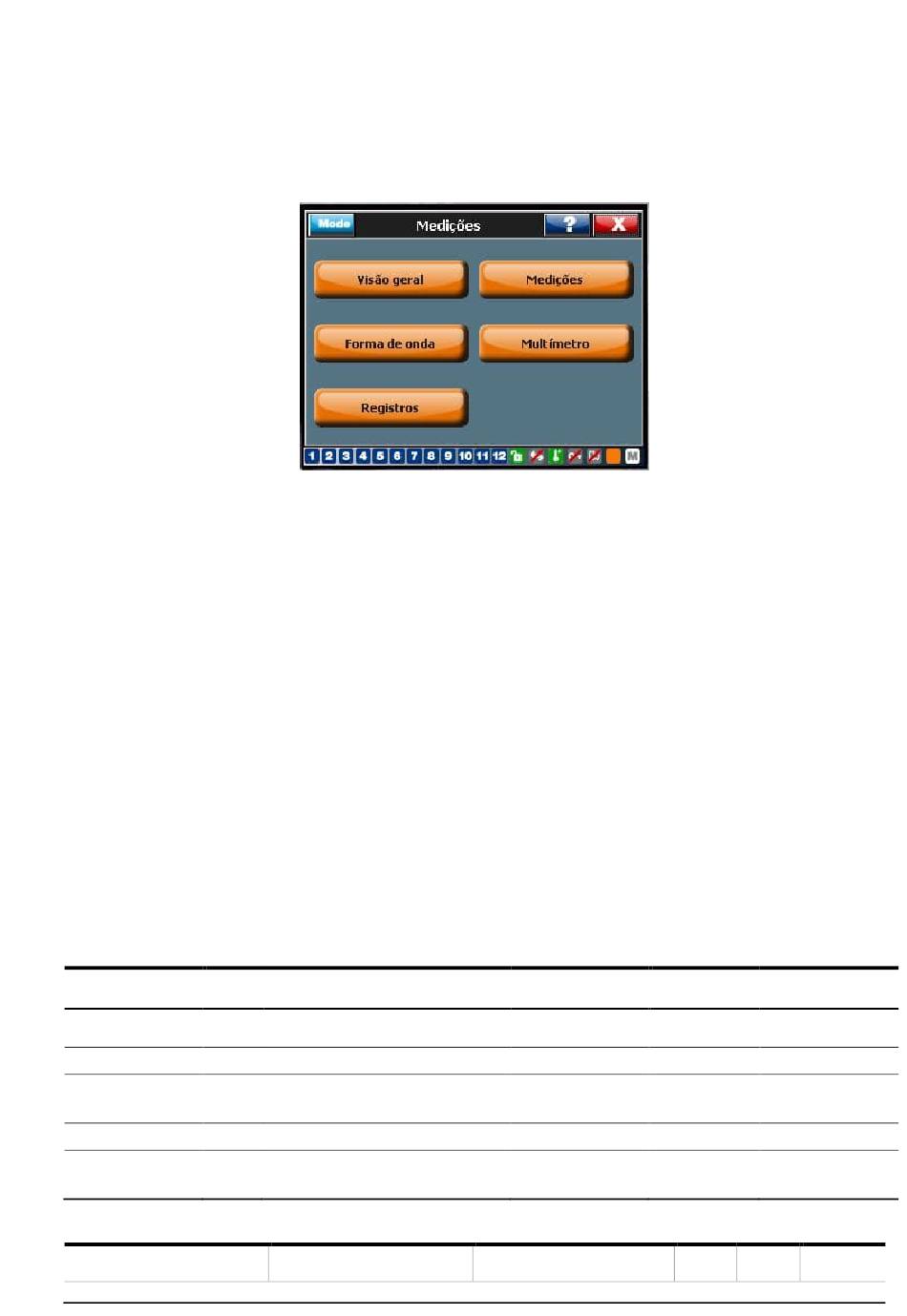

Este menu permite ao usuário visualizar vários parâmetros como tensão, corrente, potência, temperatura. Cinco
submenus estão inclusos neste menu principal: Visão geral, Medições, Formas de onda, Medições e Registros.
O RVT é muito poderoso em medições e muito versátil para apresentá-las na tela. Todas as medições podem ser
mostradas em uma única tabela. Para medições com forma de onda como tensão e corrente, um gráfico também
está disponível. Um gráfico de barras é fornecido para a medição de todas as harmônicas.
Visão Geral
O submenu Visão Geral nos dá uma lista complete de todas as medições.
Medições da rede
Medições da rede como tensão, corrente, potência, energia e temperature. Para o modelo trifásico RVT12-3P, são
apresentados também valores para cada fase individualmente.

Forma de onda

Tensão e corrente da rede (fase-fase ou fase-neutro) podem ser mostradas em formas de onda.
Registros
Este submenu permite ao usuário visualizar os valores extremos de alguns parâmetros chave.
Banco de medições
Esta função oferece ao usuário a possibilidade de mostrar na tela três medições que ele escolher. Instruções
detalhadas para esta função poderão ser encontradas no capítulo 24.2.4.
24.2.1. Visão geral
Detalhes de todas as medições disponíveis através do RVT:
Medição Unid
Tensão
Vrms V
V1 V
Frequência Hz
THDV %
STATUS
Approved
Tabela 11: Visão geral das medições
Descrição
Tensão RMS
Tensão RMS na frequência
fundamental
Frequência fundamental
Taxa de distorção harmônica de
tensão
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
Faixa
Até 690Vac
Até 690Vac
45Hz - 65Hz
0 - 300%
DOCUMENT ID
9AKK107045A9645
Precisão Valor máximo
± 1 %
± 1 %
± 0.5% 45Hz - 75 Hz
± 1 %
REV. LANG. PAGE
D pt 408/542
