5.5. Un écran tactile multicolore
Un écran tactile multicolore de type QVGA 320 x 240 pixels aide l'utilisateur à faire fonctionner le régulateur plus faci-
lement. La navigation dans les menus et les paramétrages sont aisément réalisables avec l'écran tactile.
Le menu de navigation détaillé se trouve au paragraphe

6. Installation

6.1. Que contient ce chapitre?

Ce chapitre décrit la méthode pour monter le régulateur sur le panneau et explique comment réaliser la connexion
électrique vers celui-ci. Le schéma électrique est montré au point

6.2. Fixation

Veuillez suivre les étapes ci-dessous pour monter le régulateur RVT sur le panneau.
Etape 1 : Introduisez le RVT (a) perpendiculairement dans l'armoire de la batterie automatique (b).
Etape 2 : Tourner le RVT afin de l'insérer dans l'armoire de la batterie automatique
STATUS
Approved

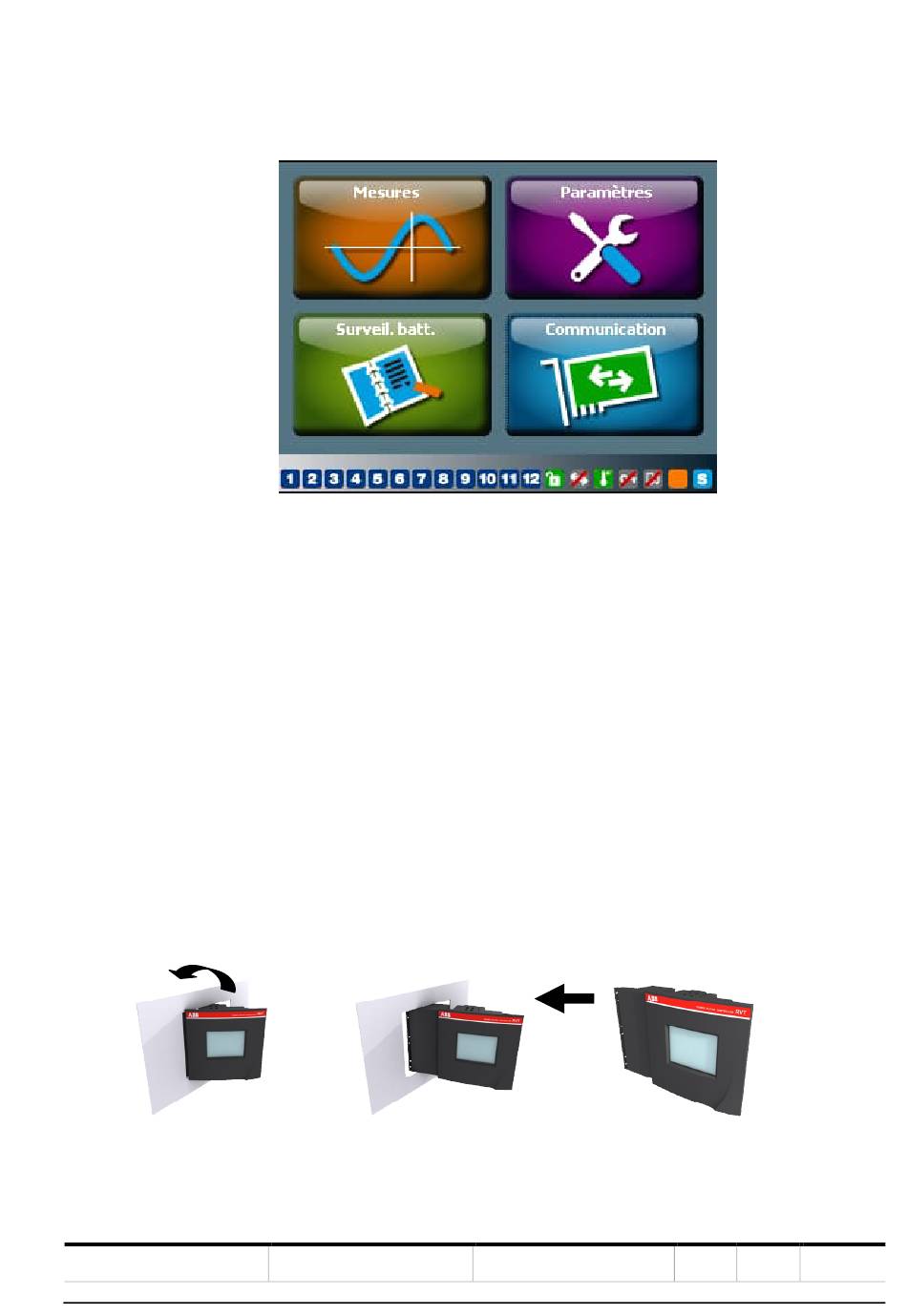

Figure 62: RVT écran de départ
Etape 2
(b)
Figure 63: Fixation d'un RVT
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
7.2.
6.4.
(a)
Etape 1
