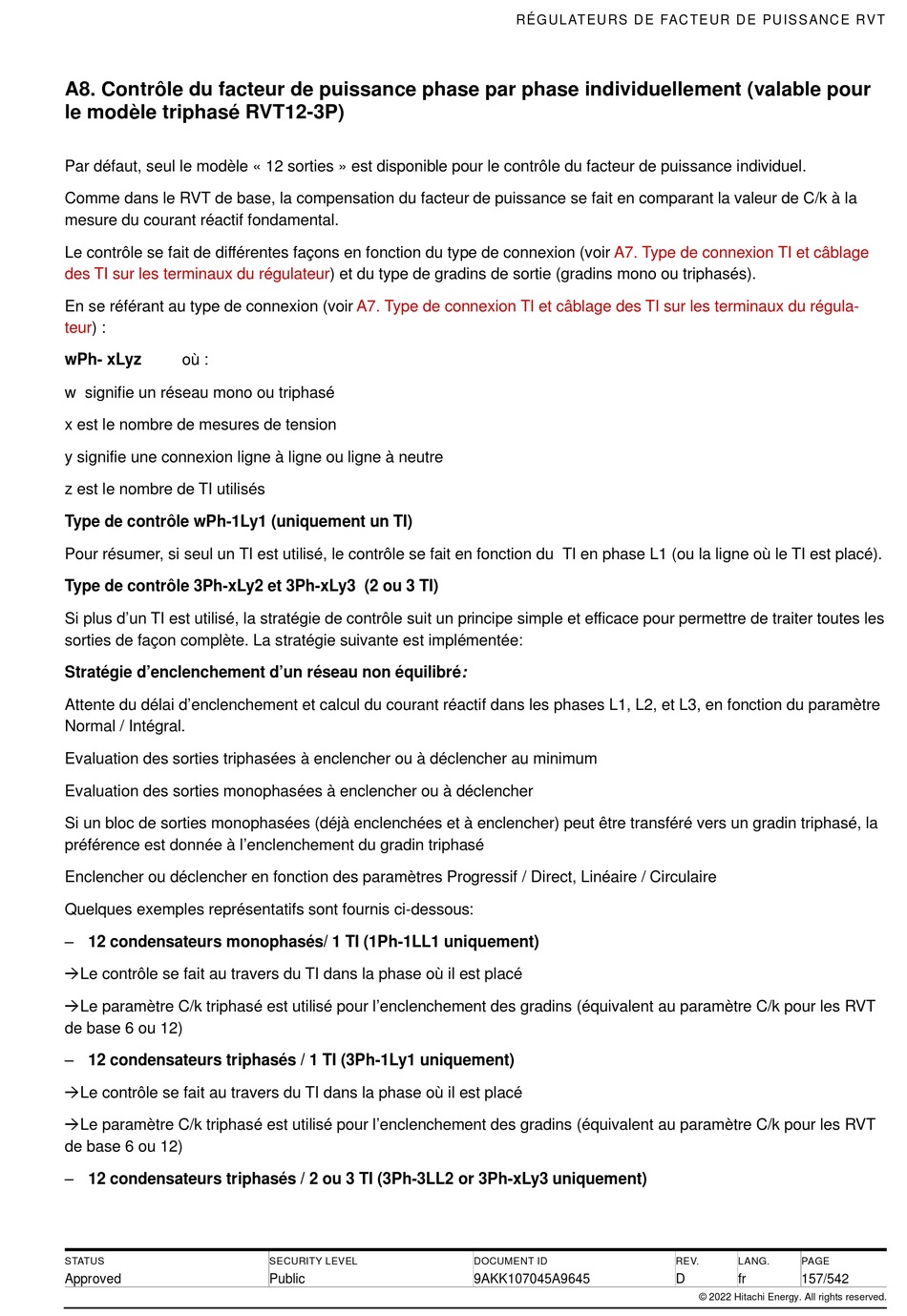

A8. Contrôle du facteur de puissance phase par phase individuellement (valable pour
le modèle triphasé RVT12-3P)
Par défaut, seul le modèle « 12 sorties » est disponible pour le contrôle du facteur de puissance individuel.
Comme dans le RVT de base, la compensation du facteur de puissance se fait en comparant la valeur de C/k à la
mesure du courant réactif fondamental.
Le contrôle se fait de différentes façons en fonction du type de connexion (voir
des TI sur les terminaux du
En se référant au type de connexion (voir
teur) :
wPh- xLyz où :
w signifie un réseau mono ou triphasé
x est le nombre de mesures de tension
y signifie une connexion ligne à ligne ou ligne à neutre
z est le nombre de TI utilisés
Type de contrôle wPh-1Ly1 (uniquement un TI)
Pour résumer, si seul un TI est utilisé, le contrôle se fait en fonction du TI en phase L1 (ou la ligne où le TI est placé).
Type de contrôle 3Ph-xLy2 et 3Ph-xLy3 (2 ou 3 TI)
Si plus d'un TI est utilisé, la stratégie de contrôle suit un principe simple et efficace pour permettre de traiter toutes les
sorties de façon complète. La stratégie suivante est implémentée:
Stratégie d'enclenchement d'un réseau non équilibré:
Attente du délai d'enclenchement et calcul du courant réactif dans les phases L1, L2, et L3, en fonction du paramètre
Normal / Intégral.
Evaluation des sorties triphasées à enclencher ou à déclencher au minimum
Evaluation des sorties monophasées à enclencher ou à déclencher
Si un bloc de sorties monophasées (déjà enclenchées et à enclencher) peut être transféré vers un gradin triphasé, la
préférence est donnée à l'enclenchement du gradin triphasé
Enclencher ou déclencher en fonction des paramètres Progressif / Direct, Linéaire / Circulaire
Quelques exemples représentatifs sont fournis ci-dessous:
– 12 condensateurs monophasés/ 1 TI (1Ph-1LL1 uniquement)
Le contrôle se fait au travers du TI dans la phase où il est placé
Le paramètre C/k triphasé est utilisé pour l'enclenchement des gradins (équivalent au paramètre C/k pour les RVT
de base 6 ou 12)
– 12 condensateurs triphasés / 1 TI (3Ph-1Ly1 uniquement)
Le contrôle se fait au travers du TI dans la phase où il est placé
Le paramètre C/k triphasé est utilisé pour l'enclenchement des gradins (équivalent au paramètre C/k pour les RVT
de base 6 ou 12)
– 12 condensateurs triphasés / 2 ou 3 TI (3Ph-3LL2 or 3Ph-xLy3 uniquement)
