Nota: Las dimensiones del calado en puerta son 138x138 mm.
Paso 3: Introducir en el Soporte de montaje (c) en los correspondientes Agujeros de fijación (d) del RVT.
Paso 4: Tirar hacia atrás del Soporte de montaje.
Paso 5: Enroscar el Tornillo (e) en el Soporte de montaje y apretarlo hasta que el RVT quede seguro en su sitio.

14.3. Conexionado de cables

Siga las instrucciones que se indican a continuación para conectar cables a los terminales de la parte trasera del re-
gulador.
1. Empuje hacia atrás con un destornillador la palanca del conector.
2. Introduzca el hilo (hasta 2,5 mm2/núcleo único) en el agujero de conexión correspondiente manteniendo la pre-
sión sobre la palanca.
STATUS
Approved
(c)
Paso 3
(d)
Paso 5
Repetir los pasos 3 a
5 para el Soporte de
montaje inferior.

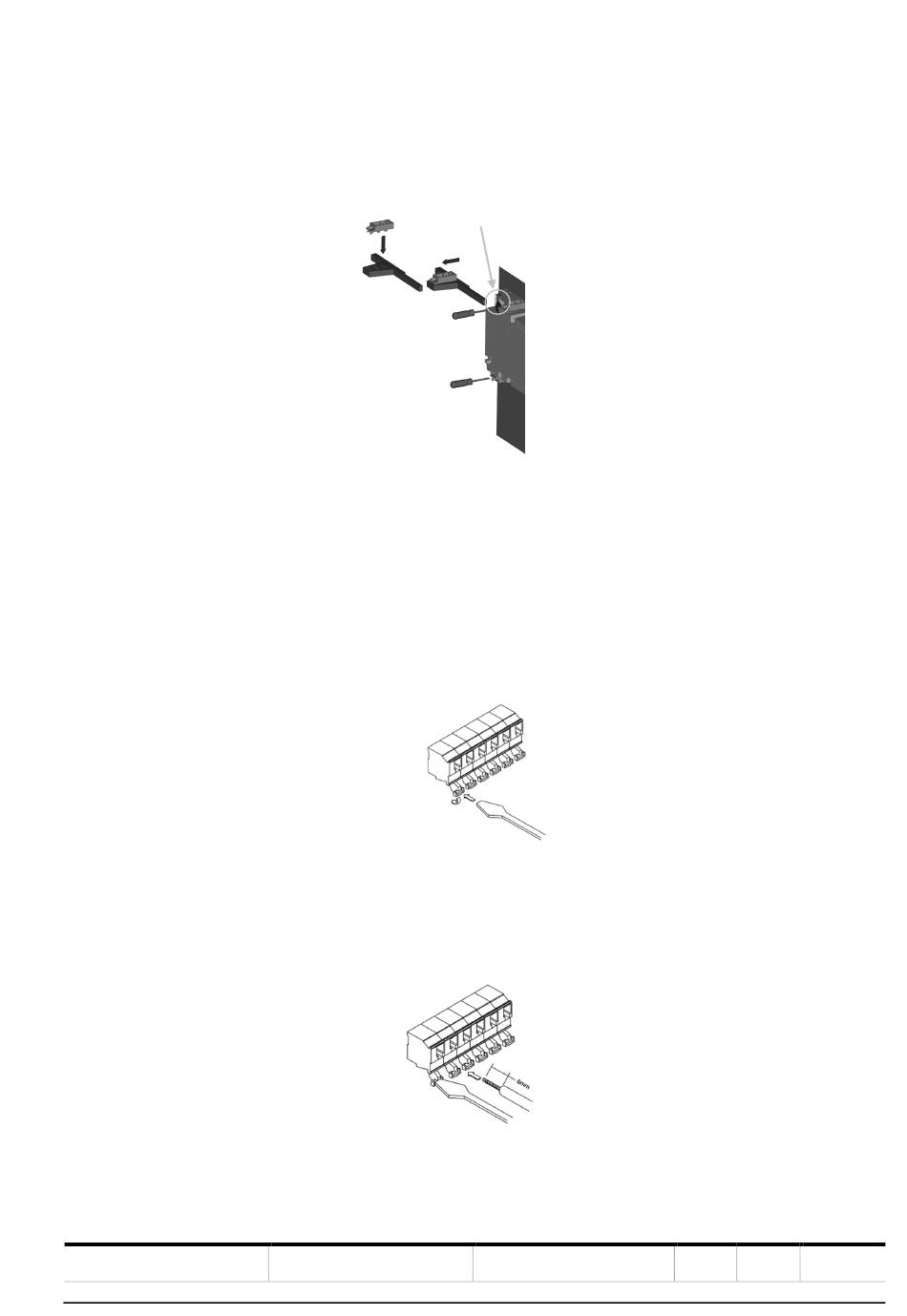

Figura 6 Montaje de un RVT
Figura 7 Conexión de cables
Figura 8 Conexión de cables
SECURITY LEVEL
Public
REG ULAD OR ES D EL FA CTO R DE PO T EN CI A RVT
Paso 4
(e)
DOCUMENT ID
9AKK107045A9645
REV. LANG. PAGE
D es 243/542
