Drehstrom-Modell RVT12-3P
PS1, 2
ML1-3
N.C.
N
k1-3, I1-3
canH, canL
Erde
Temp
RS485 Modbus-Adapter
IN1+/- Digitaler Eingang wählt zwischen Tag- und Nachteinstellung des cos-Sollwerts 
IN2+/- Digitaler Eingang zur Aktivierung eines externen Alarms
A
1-12
NO/NC
AL
FAN 1-2
USB
STATUS
Approved

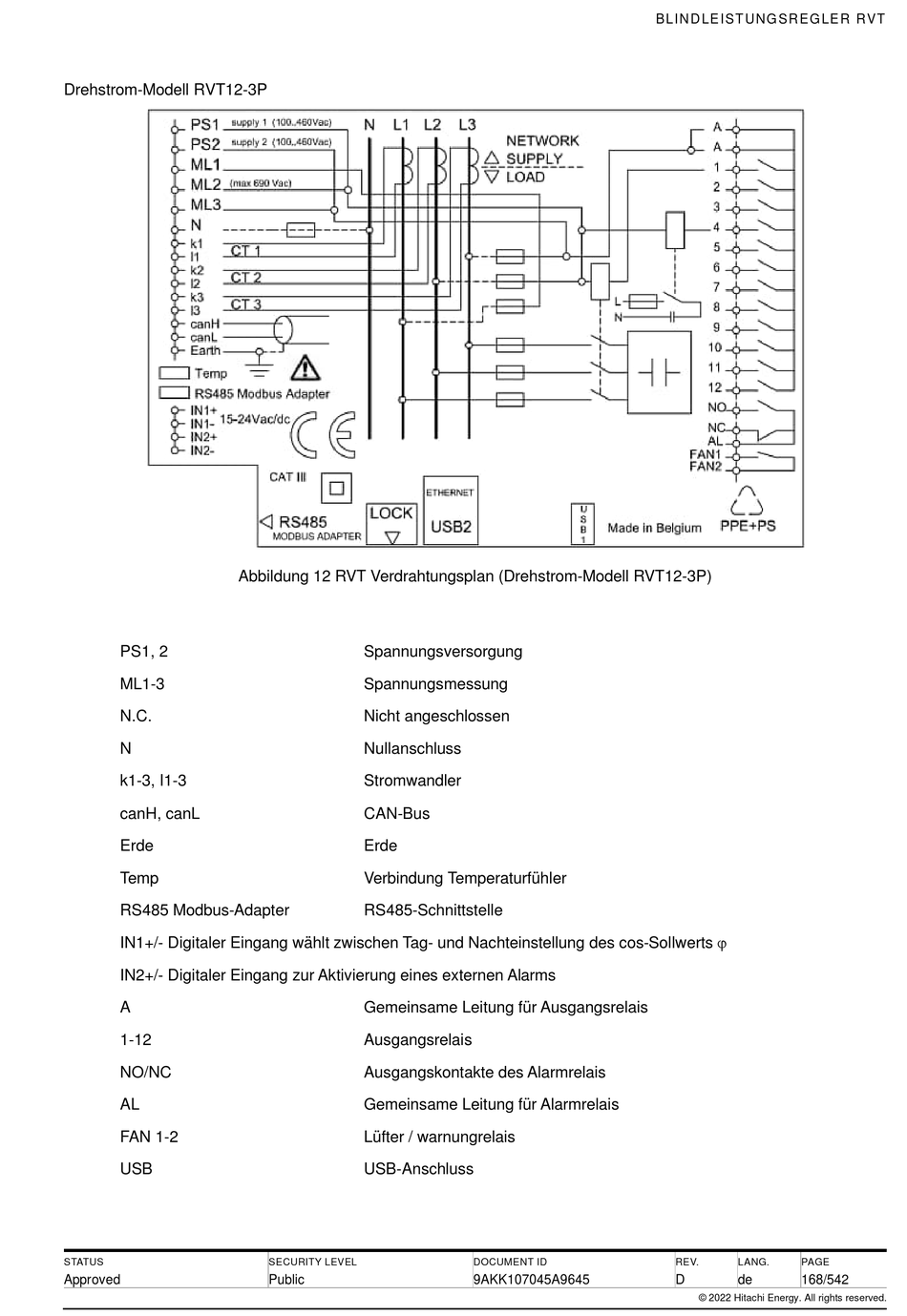

Abbildung 12 RVT Verdrahtungsplan (Drehstrom-Modell RVT12-3P)
Spannungsversorgung
Spannungsmessung
Nicht angeschlossen
Nullanschluss
Stromwandler
CAN-Bus
Erde
Verbindung Temperaturfühler
RS485-Schnittstelle
Gemeinsame Leitung für Ausgangsrelais
Ausgangsrelais
Ausgangskontakte des Alarmrelais
Gemeinsame Leitung für Alarmrelais
Lüfter / warnungrelais
USB-Anschluss
