RJ45
Verrou
Attention: une protection contre une surintensité est recommandée pour les alimentations PS1-PS2: 6 fu-
sibles 10 X 38 gl 690V
7. Démarrage facile

7.1. Que contient ce chapitre?

Ce chapitre décrit brièvement le démarrage rapide et les procédures de mise en service automatique du régulateur.

7.2. Navigation dans les menus

Quand le RVT est alimenté, l'écran de départ est le premier écran qui apparaîtra après le processus de démarrage
(durant lequel le logo ABB s'affiche) comme montré dans la
Au centre de l'écran, les quatre boutons (Mesures, Paramètres, Surveil. Batt. et Communication) constituent le menu
à quatre niveaux.
Dans le bas de l'écran, la barre de statut montrent les gradins actifs, le statut du verrou du RVT, les alarmes, le
moyen de contrôler le RVT (par écran tactile ou par communication), la demande de déclenchement ou d'enclenche-
ment, le mode de fonctionnement : A (mode automatique), M (mode manuel), et S (mode programmation). La légende
ci-dessous fournit une description détaillée des icônes de statut.
STATUS
Approved
Ethernet
Verrou mécanique

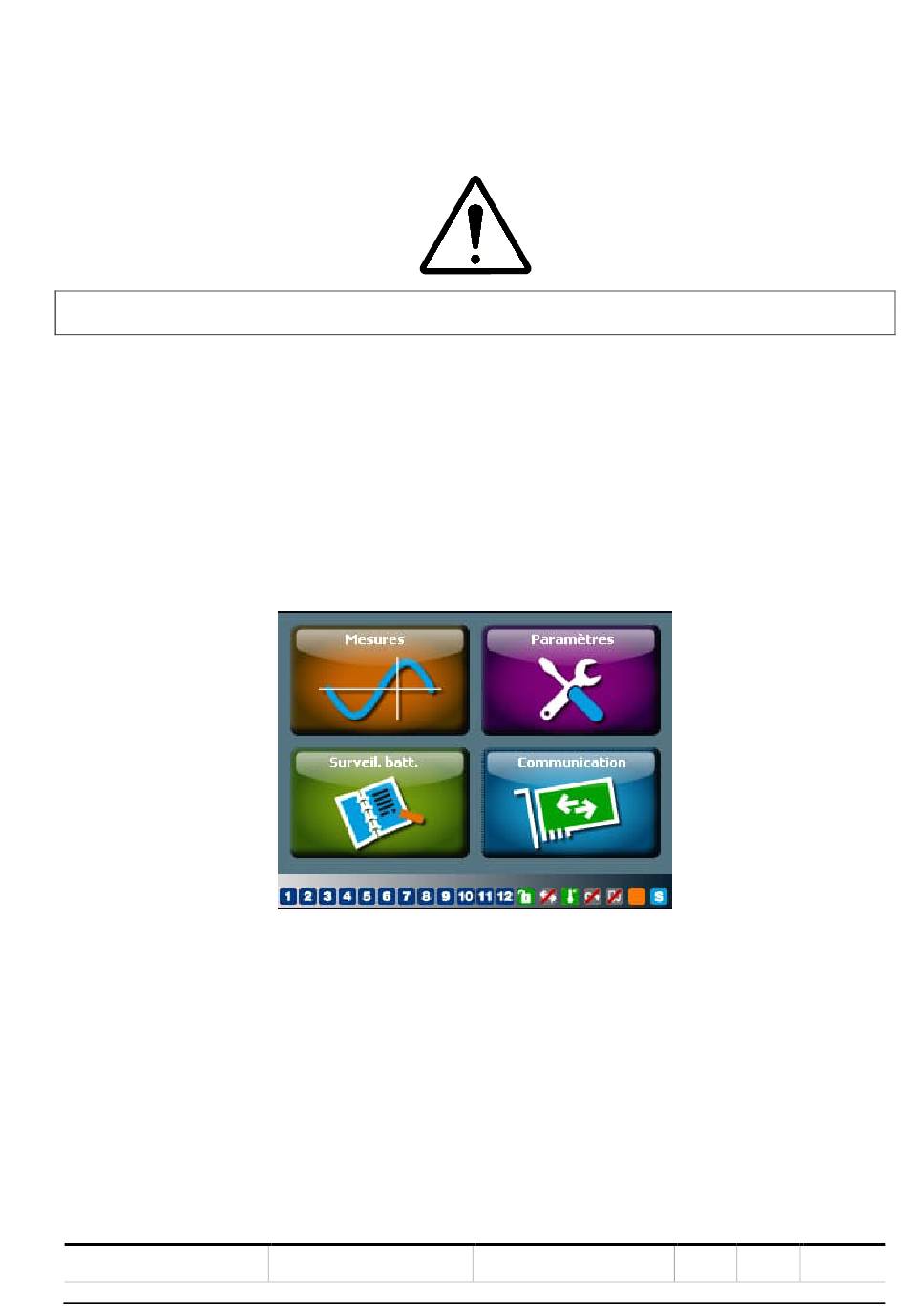

Figure 71: Ecran de départ du RVT
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
Figure 71.
