4. Der Anschlussdraht ist korrekt verbunden.
10.4. Verdrahtungsplan
Der Verdrahtungsplan verdeutlicht den Anschluss der Haupt- und der Steuerleitungen.
Grundmodell RVT6/RVT12
STATUS
Approved
Abbildung 9 Leitungsanschluss
Abbildung 10 Leitungsanschluss

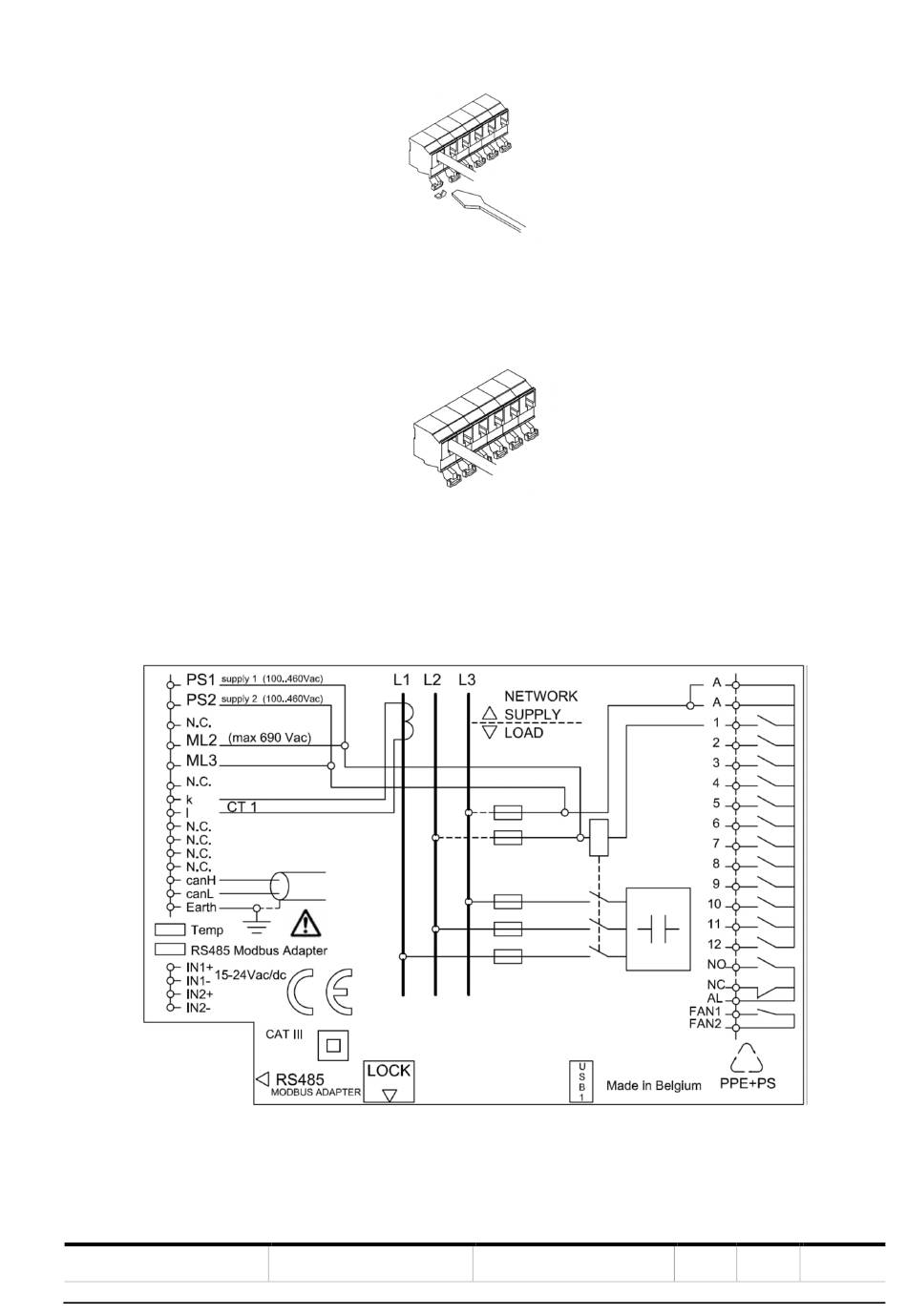

Abbildung 11 RVT Verdrahtungsplan (Grundmodell RVT6/RVT12)
