Energía reac- kvarh
tiva inductiva
Energía reac- kvarh
tiva capacitiva
Energía reac- kvarh
tiva total
Energía apa- kVAh
rente total
NOTAS:
– Todas las mediciones están promediadas a lo largo de un segundo
– Si utiliza un transformador para la medición de la tensión, la medición de la tensión armónica puede ser errónea
debido al comportamiento de filtro que realiza el transformador. El empleo de un transformador de alta calidad
reducirá al mínimo el error.
(1) los valores de la gama deberán ser multiplicados por la relación TC (Irms - I1 - P - Q - S - Ausencia Q) y la
relación PT (Vrms - V1 - P - Q - S - Ausencia Q).
(2) Factor de potencia de desplazamiento o cos  : cálculo basado en el valor fundamental de las mediciones.
Este valor se utiliza como valor de referencia por las compañías de suministro de electricidad.
(3) Factor de potencia: cálculo basado en los valores fundamental y armónico de las mediciones. El factor de po-
tencia es siempre inferior o igual al factor de potencia de desplazamiento.

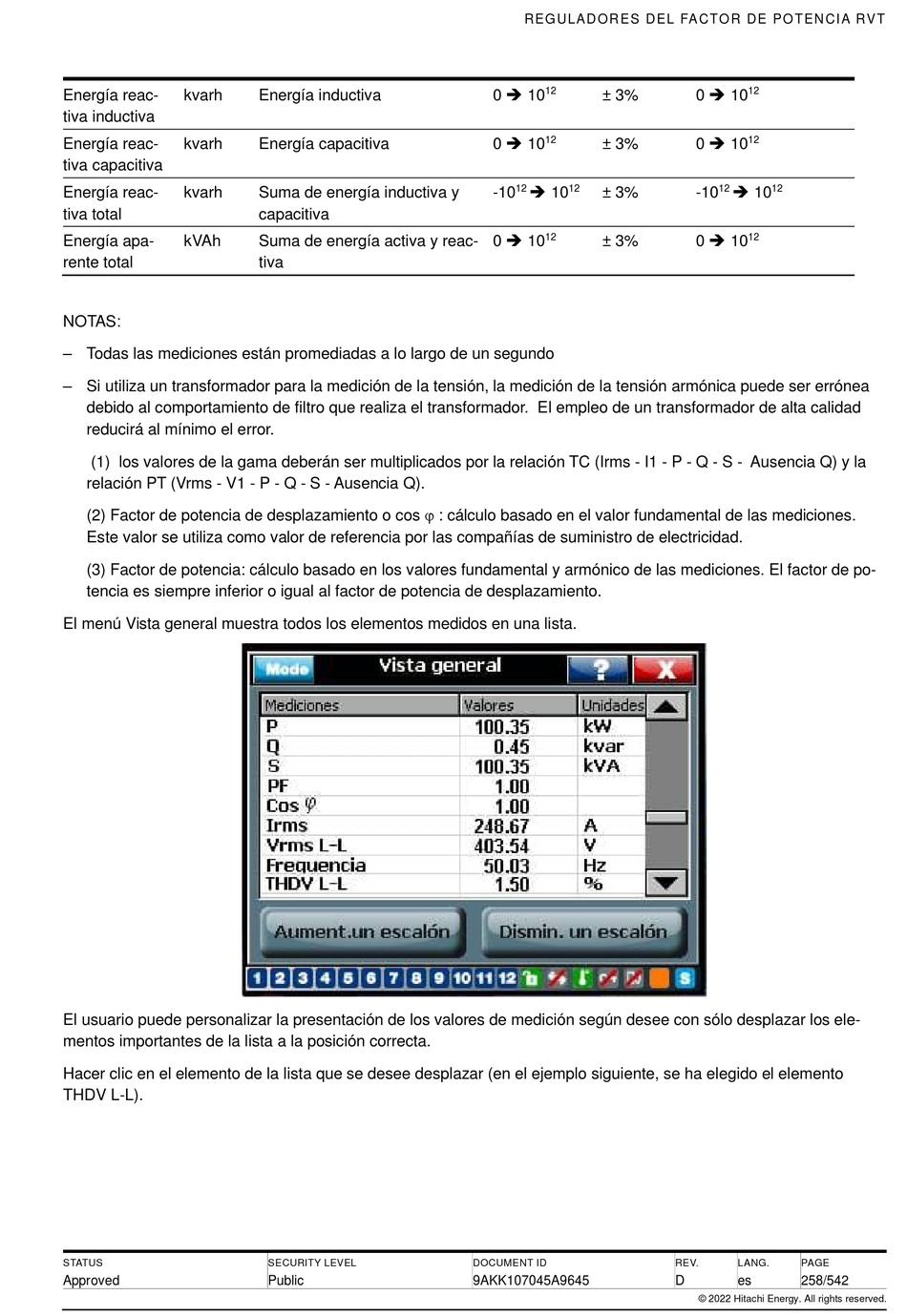

El menú Vista general muestra todos los elementos medidos en una lista.
El usuario puede personalizar la presentación de los valores de medición según desee con sólo desplazar los ele-
mentos importantes de la lista a la posición correcta.
Hacer clic en el elemento de la lista que se desee desplazar (en el ejemplo siguiente, se ha elegido el elemento
THDV L-L).
STATUS
Approved
Energía inductiva
Energía capacitiva
Suma de energía inductiva y
capacitiva
Suma de energía activa y reac-
tiva
SECURITY LEVEL
Public
REG ULAD OR ES D EL FA CTO R DE PO T EN CI A RV T
0  10
12
± 3%
0  10
12
± 3%
 10
12 12
-10 ± 3%
0  10
12
± 3%
DOCUMENT ID
9AKK107045A9645
0  10
12
0  10
12
 10
12 12
-10
0  10
12
REV. LANG. PAGE
D es 258/542
