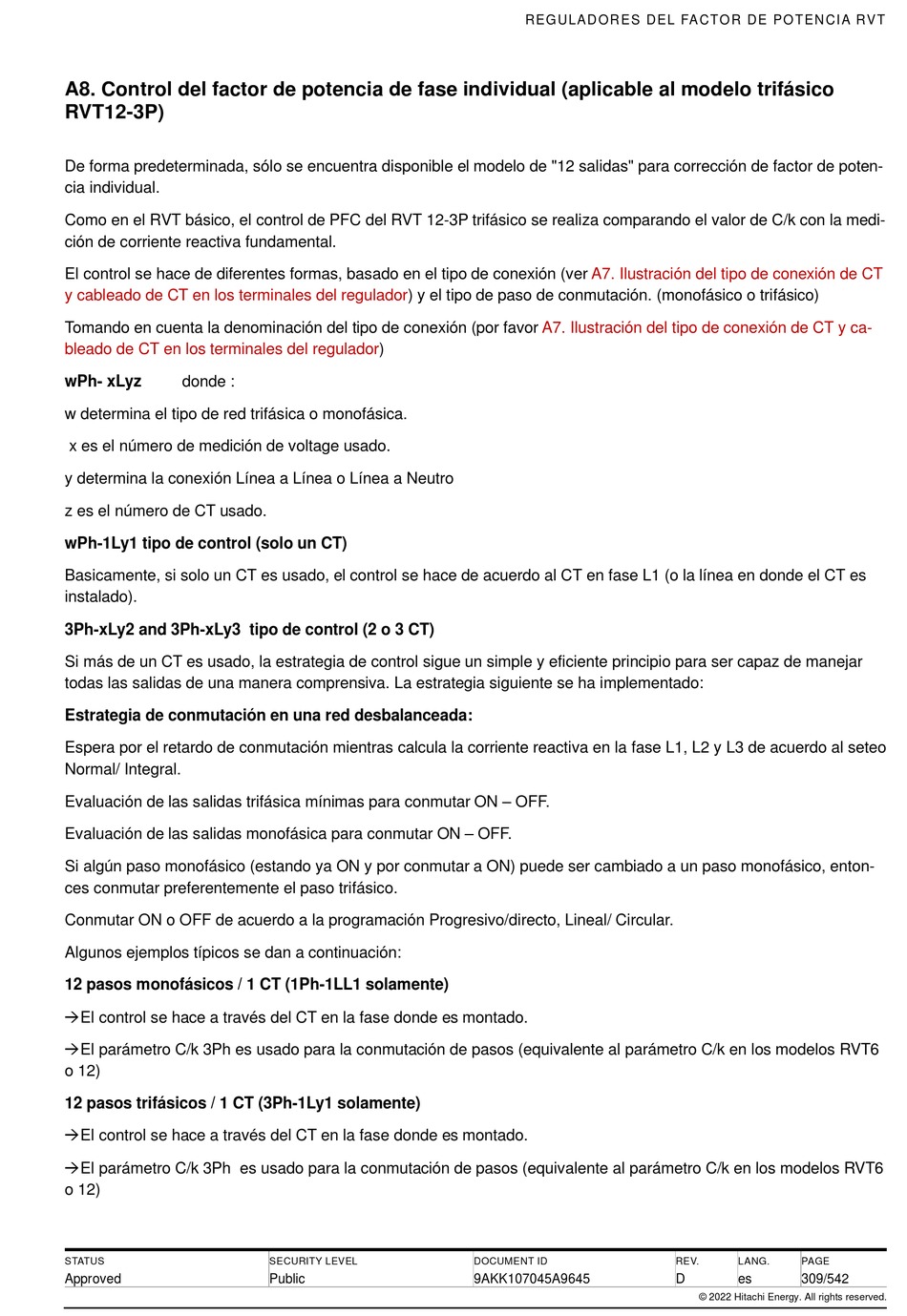

A8. Control del factor de potencia de fase individual (aplicable al modelo trifásico
RVT12-3P)
De forma predeterminada, sólo se encuentra disponible el modelo de "12 salidas" para corrección de factor de poten-
cia individual.
Como en el RVT básico, el control de PFC del RVT 12-3P trifásico se realiza comparando el valor de C/k con la medi-
ción de corriente reactiva fundamental.
El control se hace de diferentes formas, basado en el tipo de conexión (ver
y cableado de CT en los terminales del
Tomando en cuenta la denominación del tipo de conexión (por favor
bleado de CT en los terminales del
wPh- xLyz donde :
w determina el tipo de red trifásica o monofásica.
x es el número de medición de voltage usado.
y determina la conexión Línea a Línea o Línea a Neutro
z es el número de CT usado.
wPh-1Ly1 tipo de control (solo un CT)
Basicamente, si solo un CT es usado, el control se hace de acuerdo al CT en fase L1 (o la línea en donde el CT es
instalado).
3Ph-xLy2 and 3Ph-xLy3 tipo de control (2 o 3 CT)
Si más de un CT es usado, la estrategia de control sigue un simple y eficiente principio para ser capaz de manejar
todas las salidas de una manera comprensiva. La estrategia siguiente se ha implementado:
Estrategia de conmutación en una red desbalanceada:
Espera por el retardo de conmutación mientras calcula la corriente reactiva en la fase L1, L2 y L3 de acuerdo al seteo
Normal/ Integral.
Evaluación de las salidas trifásica mínimas para conmutar ON – OFF.
Evaluación de las salidas monofásica para conmutar ON – OFF.
Si algún paso monofásico (estando ya ON y por conmutar a ON) puede ser cambiado a un paso monofásico, enton-
ces conmutar preferentemente el paso trifásico.
Conmutar ON o OFF de acuerdo a la programación Progresivo/directo, Lineal/ Circular.
Algunos ejemplos típicos se dan a continuación:
12 pasos monofásicos / 1 CT (1Ph-1LL1 solamente)
El control se hace a través del CT en la fase donde es montado.
El parámetro C/k 3Ph es usado para la conmutación de pasos (equivalente al parámetro C/k en los modelos RVT6
o 12)
12 pasos trifásicos / 1 CT (3Ph-1Ly1 solamente)
El control se hace a través del CT en la fase donde es montado.
El parámetro C/k 3Ph es usado para la conmutación de pasos (equivalente al parámetro C/k en los modelos RVT6
o 12)
