18. 安装
18.1. 本章内容概述
本章阐述了将控制器嵌装于面板上的流程，并介绍了控制器电气连接的方法。
接线图如 2.3 部分所示。
18.2. 嵌装
请按照以下步骤，将 RVT 控制器嵌装于电容柜面板之上。
第 1 步：将 RVT (a) 以垂直电容柜⾯板滑入电容柜的柜体 (b) 开孔内。第 2 步：转动 RVT，将其嵌入电容柜的柜体开
孔内。
备注：嵌入式开孔尺寸为 138 x 138 毫米。
第 3 步：将安裝支架 (c) 插入 RVT 对应的固定孔 (d) 内。
第 4 步：将安裝支架向后拉动。
第 5 步：将螺钉 (e) 拧入安装支架并旋紧，直至 RVT 紧固安装于柜体面板上。
STATUS
Approved
第 2 步
(b)

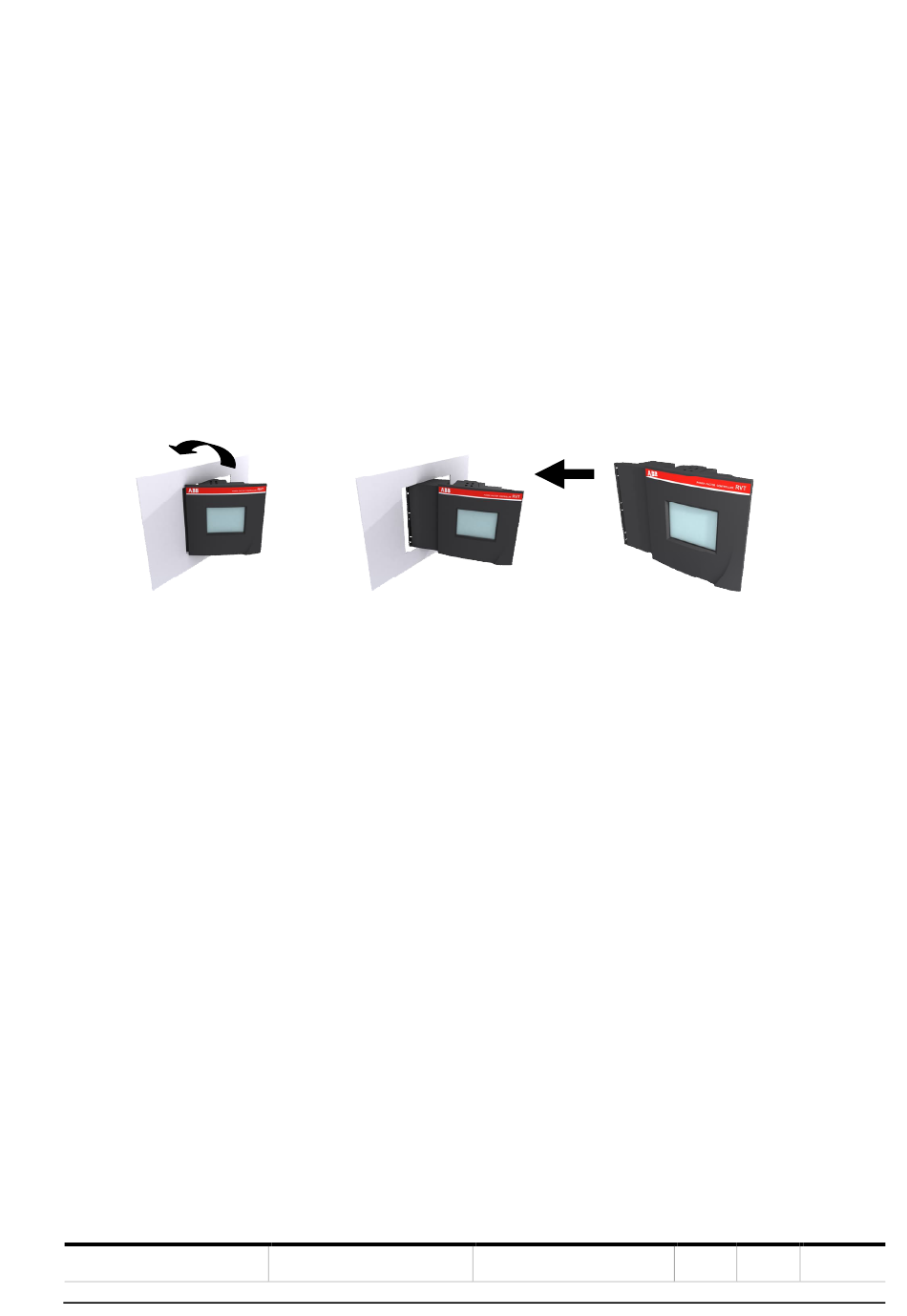

图 5 嵌装 RVT
