16.3.1.4.1. Protecciones
Niveles de protección: Para establecer los niveles de protección contra subtensión, sobretensión, THDv máx., pro-
tección contra corriente Irms máxima; también activa una protección externa iniciada por la entrada 2 optoaislada. El
relé de alarma proporciona un contacto NO y otro NC.
Una vez alcanzado un nivel de protección, se producen las siguientes acciones:
– todos los pasos del condensador se desactivan
– aparece un mensaje de alarma en la pantalla
– el relé de alarma se activa (NO se abre/NC se cierra)
– el icono aparece resaltado
Nota: Si la señal externa IN2 (descrita en el párrafo 2.3) está activa, todos los pasos de capacitores son retirados y el
parámetro de Prot. Externa dirige el comportamiento de la alarma:
– Desconexión y alarma
– Desconexión solamente (sin alarma)
Una vez que el evento desaparece, el RVT reiniciará su regulación tras un determinado espacio de tiempo de re-
tardo. Este tiempo de retardo depende del tipo de evento. El procedimiento de reinicio de la alarma posterior del
RVT se describe detalladamente en el anexo A4.
Nota 1: si está habilitada, la recepción exterior (Ext. Prot.) se puede activar aplicando una señal exterior a través de
la entrada OPTP2 del RVT (véase párrafo 13.4).
16.3.1.4.2. Avisos
Los niveles de aviso son básicamente inferiores a los niveles de protección 1. Cuando se alcanza un nivel de aviso,
se producen las siguientes acciones:
– el relé del ventilador/advertencia se activa: el contacto NO se cerrará
– el icono aparece resaltado
STATUS
Approved

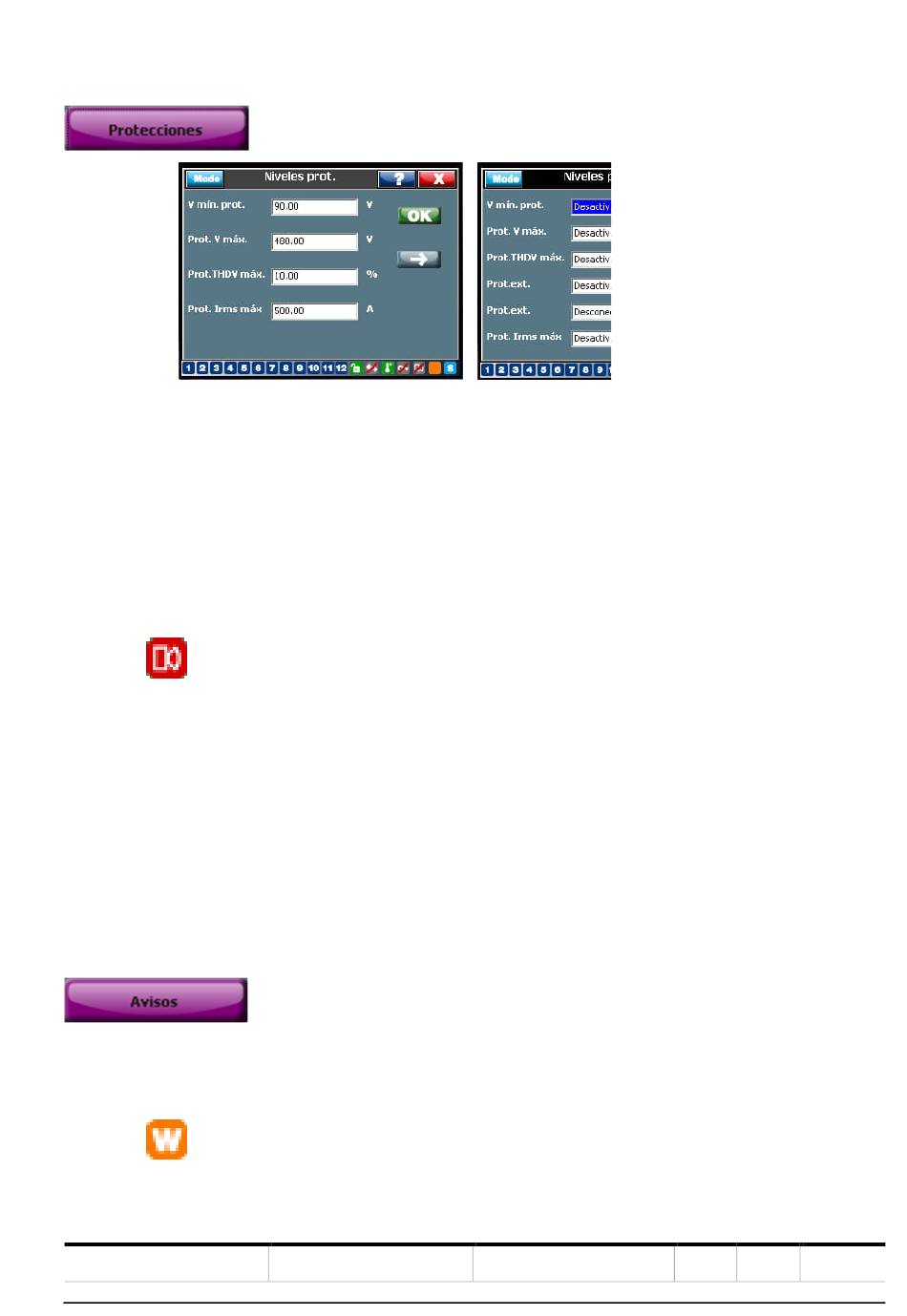

Figura 40 Protecciones del RVT
