– ícone
é realçado.
Nota: se o sinal externo IN2 (descrito no capítulo 22.4) é ativado, todos os estágios de capacitores serão
desativados e os parâmetros de proteção conduzem o comportamento do relé de alarme:
– Desconexão e alarme
– Desconexão (sem alarme)
Após o evento desaparecer, o RVT irá reiniciar sua operação normalmente após um atraso definido. Este atraso
depende dos tipos de eventos. O procedimento de reinício do RVT após alarme é descrito em detalhes no Apêndice
A4
Nota: quandoa tivado, a proteção externa (Prot.Ext.) pode ser ativada aplicando um sinal externo através da entrada
digital 2 (ver capítulo 21.4).
24.3.1.4.2.
Avisos
Os níveis de Avisos são no geral abaixo dos níveis de Proteção. Quando um nível de aviso é alcançado as ações
abaixo ocorrem:
– relé de alarme é ativado: o contato NA irá fechar.
– ícone
será realçado
24.3.1.4.3.
Proteções de temperatura
O RVT proporciona a leitura da temperatura do banco através de 8 sondas de temperatura. O nível de proteção de
cada sonda de temperatura pode ser configurado individualmente. Quando o nível de proteção de alguma das 8
sondas é alcançado:
– Todos os estágios de capacitores são desligados
– Uma mensagem de alarme aparece no display
– O relé de alarme é ativado (NA abre / NF fecha)
STATUS
Approved

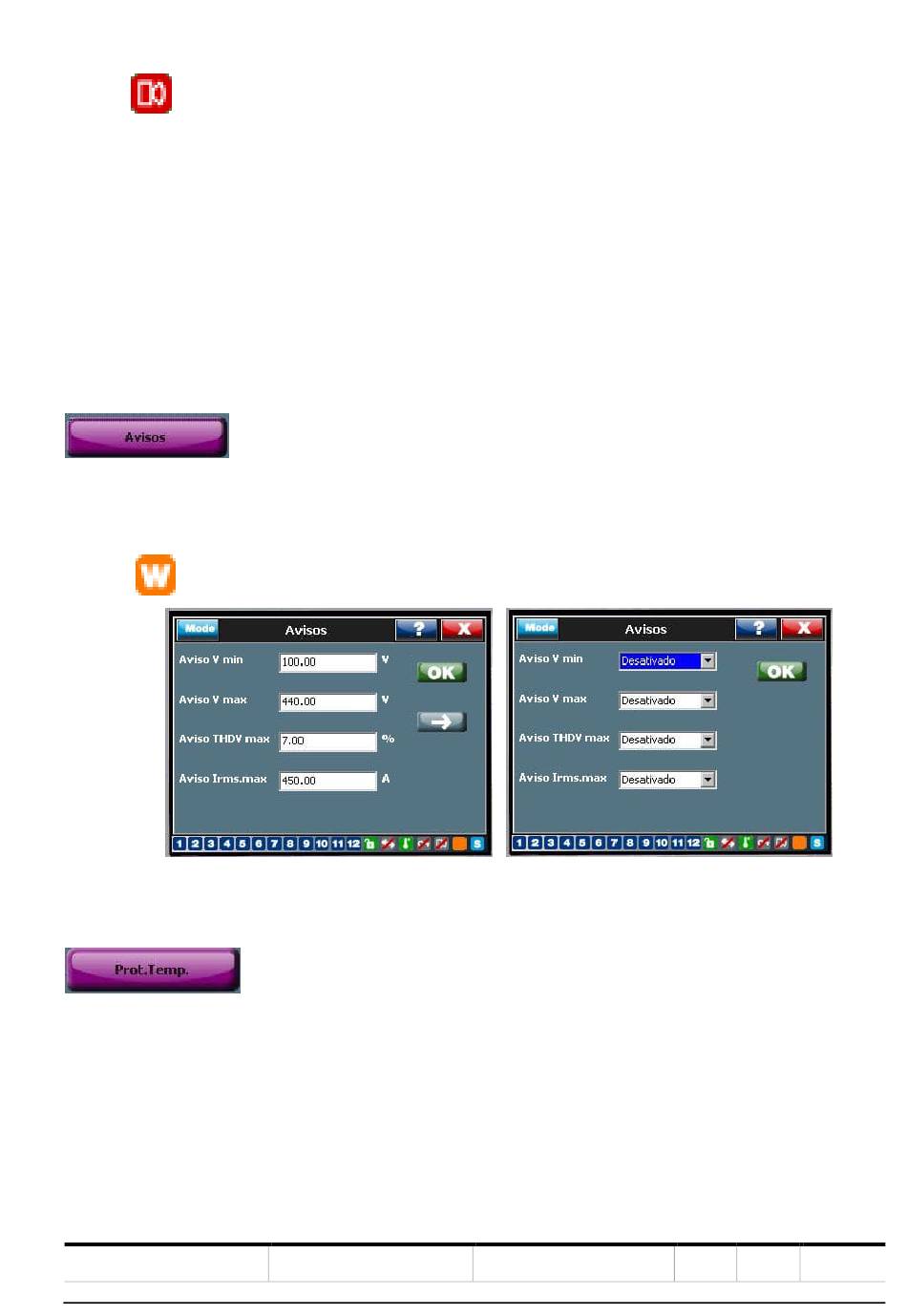

Figura 41 Configurações de Avisos do RVT
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
DOCUMENT ID
9AKK107045A9645
REV.
LANG.
PAGE
D
pt
432/542
