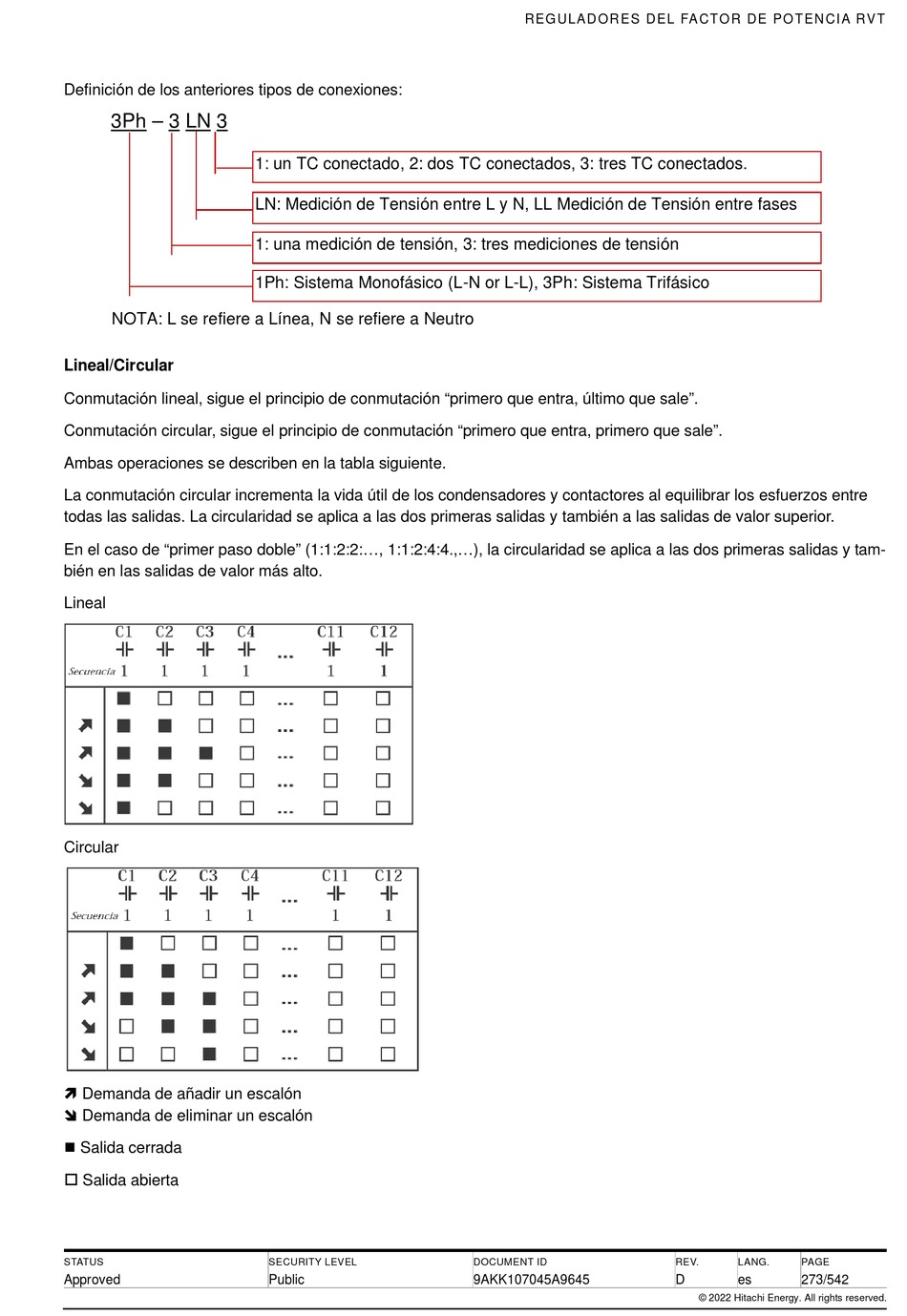

Definición de los anteriores tipos de conexiones:
3Ph – 3 LN 3
NOTA: L se refiere a Línea, N se refiere a Neutro
Lineal/Circular
Conmutación lineal, sigue el principio de conmutación "primero que entra, último que sale".
Conmutación circular, sigue el principio de conmutación "primero que entra, primero que sale".
Ambas operaciones se describen en la tabla siguiente.
La conmutación circular incrementa la vida útil de los condensadores y contactores al equilibrar los esfuerzos entre
todas las salidas. La circularidad se aplica a las dos primeras salidas y también a las salidas de valor superior.
En el caso de "primer paso doble" (1:1:2:2:..., 1:1:2:4:4.,...), la circularidad se aplica a las dos primeras salidas y tam-
bién en las salidas de valor más alto.
Lineal
Circular
 Demanda de añadir un escalón
 Demanda de eliminar un escalón
 Salida cerrada
 Salida abierta
STATUS
Approved
1: un TC conectado, 2: dos TC conectados, 3: tres TC conectados.
LN: Medición de Tensión entre L y N, LL Medición de Tensión entre fases
1: una medición de tensión, 3: tres mediciones de tensión
1Ph: Sistema Monofásico (L-N or L-L), 3Ph: Sistema Trifásico
SECURITY LEVEL
Public
REG ULAD OR ES D EL FA CTO R DE PO T EN CI A RV T
DOCUMENT ID
9AKK107045A9645
REV. LANG. PAGE
D es 273/542
