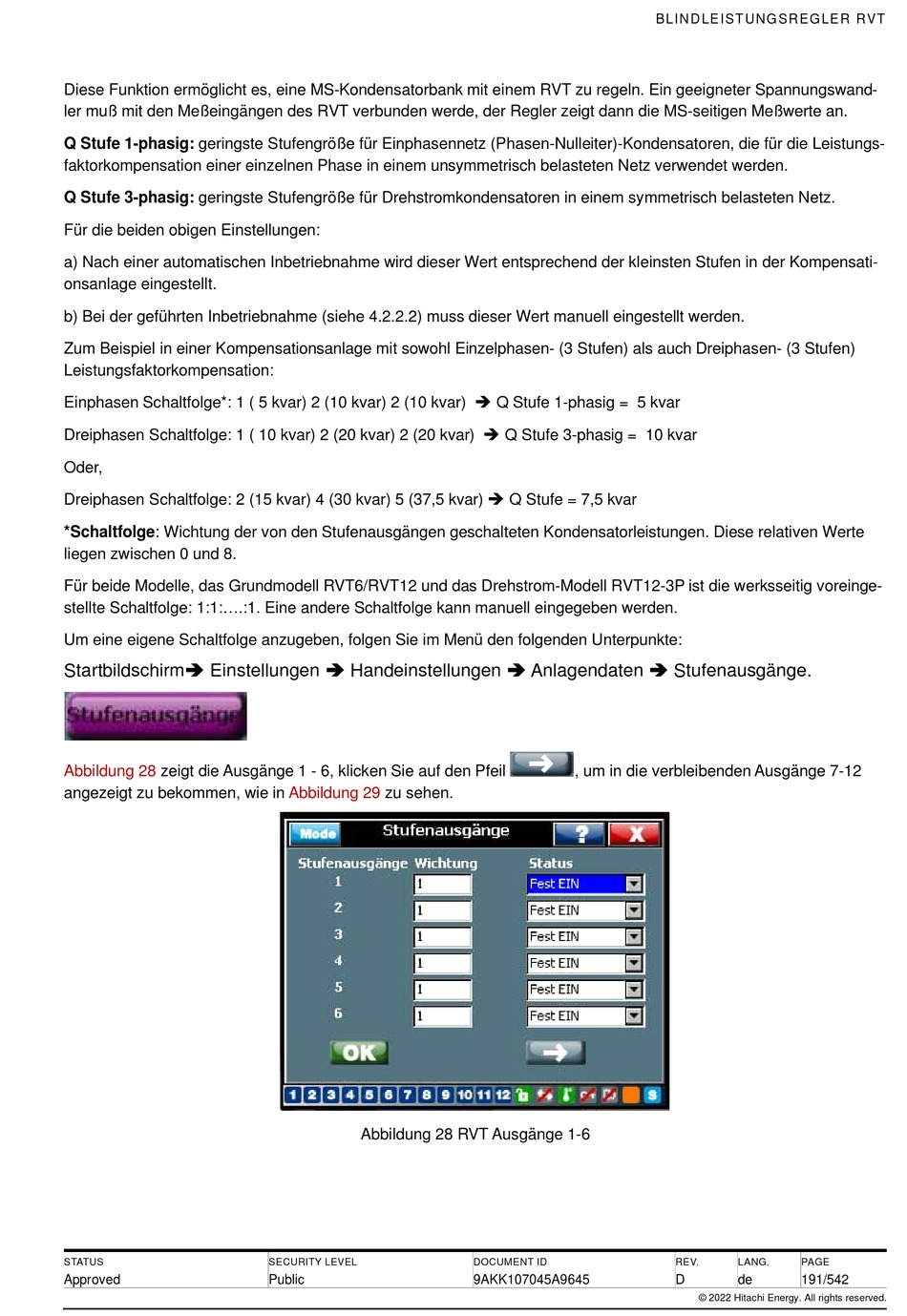

Diese Funktion ermöglicht es, eine MS-Kondensatorbank mit einem RVT zu regeln. Ein geeigneter Spannungswand-
ler muß mit den Meßeingängen des RVT verbunden werde, der Regler zeigt dann die MS-seitigen Meßwerte an.
Q Stufe 1-phasig: geringste Stufengröße für Einphasennetz (Phasen-Nulleiter)-Kondensatoren, die für die Leistungs-
faktorkompensation einer einzelnen Phase in einem unsymmetrisch belasteten Netz verwendet werden.
Q Stufe 3-phasig: geringste Stufengröße für Drehstromkondensatoren in einem symmetrisch belasteten Netz.
Für die beiden obigen Einstellungen:
a) Nach einer automatischen Inbetriebnahme wird dieser Wert entsprechend der kleinsten Stufen in der Kompensati-
onsanlage eingestellt.
b) Bei der geführten Inbetriebnahme (siehe 4.2.2.2) muss dieser Wert manuell eingestellt werden.
Zum Beispiel in einer Kompensationsanlage mit sowohl Einzelphasen- (3 Stufen) als auch Dreiphasen- (3 Stufen)
Leistungsfaktorkompensation:
Einphasen Schaltfolge*: 1 ( 5 kvar) 2 (10 kvar) 2 (10 kvar)  Q Stufe 1-phasig = 5 kvar
Dreiphasen Schaltfolge: 1 ( 10 kvar) 2 (20 kvar) 2 (20 kvar)  Q Stufe 3-phasig = 10 kvar
Oder,
Dreiphasen Schaltfolge: 2 (15 kvar) 4 (30 kvar) 5 (37,5 kvar)  Q Stufe = 7,5 kvar
*Schaltfolge: Wichtung der von den Stufenausgängen geschalteten Kondensatorleistungen. Diese relativen Werte
liegen zwischen 0 und 8.
Für beide Modelle, das Grundmodell RVT6/RVT12 und das Drehstrom-Modell RVT12-3P ist die werksseitig voreinge-
stellte Schaltfolge: 1:1:....:1. Eine andere Schaltfolge kann manuell eingegeben werden.
Um eine eigene Schaltfolge anzugeben, folgen Sie im Menü den folgenden Unterpunkte:
Startbildschirm Einstellungen  Handeinstellungen  Anlagendaten  Stufenausgänge.
Abbildung 28 zeigt die Ausgänge 1 - 6, klicken Sie auf den Pfeil
angezeigt zu bekommen, wie in
STATUS
Approved
Abbildung 29 zu sehen.
Abbildung 28 RVT Ausgänge 1-6
SECURITY LEVEL
Public
, um in die verbleibenden Ausgänge 7-12
