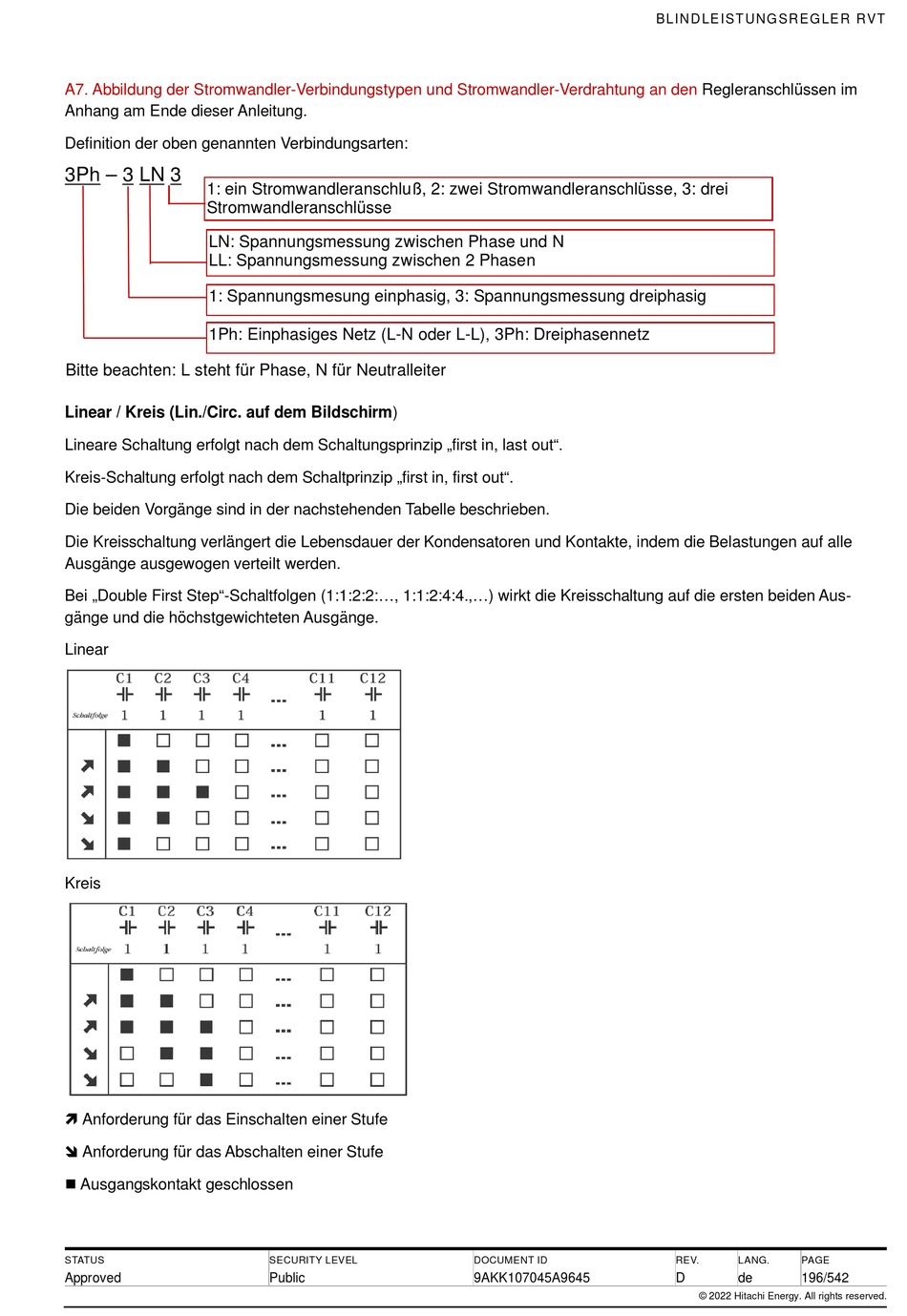

Hitachi ABB RVT Installation Und Betriebsanleitung Seite 196

A7. Abbildung der Stromwandler-Verbindungstypen und Stromwandler-Verdrahtung an den
Anhang am Ende dieser Anleitung.
Definition der oben genannten Verbindungsarten:
3Ph – 3 LN 3
1: ein Stromwandleranschluß, 2: zwei Stromwandleranschlüsse, 3: drei
Stromwandleranschlüsse
LN: Spannungsmessung zwischen Phase und N
LL: Spannungsmessung zwischen 2 Phasen
1: Spannungsmesung einphasig, 3: Spannungsmessung dreiphasig
1Ph: Einphasiges Netz (L-N oder L-L), 3Ph: Dreiphasennetz
Bitte beachten: L steht für Phase, N für Neutralleiter
Linear / Kreis (Lin./Circ. auf dem Bildschirm)
Lineare Schaltung erfolgt nach dem Schaltungsprinzip „first in, last out".
Kreis-Schaltung erfolgt nach dem Schaltprinzip „first in, first out".
Die beiden Vorgänge sind in der nachstehenden Tabelle beschrieben.
Die Kreisschaltung verlängert die Lebensdauer der Kondensatoren und Kontakte, indem die Belastungen auf alle
Ausgänge ausgewogen verteilt werden.
Bei „Double First Step"-Schaltfolgen (1:1:2:2:..., 1:1:2:4:4.,...) wirkt die Kreisschaltung auf die ersten beiden Aus-
gänge und die höchstgewichteten Ausgänge.
Linear
Kreis
 Anforderung für das Einschalten einer Stufe
 Anforderung für das Abschalten einer Stufe
 Ausgangskontakt geschlossen
