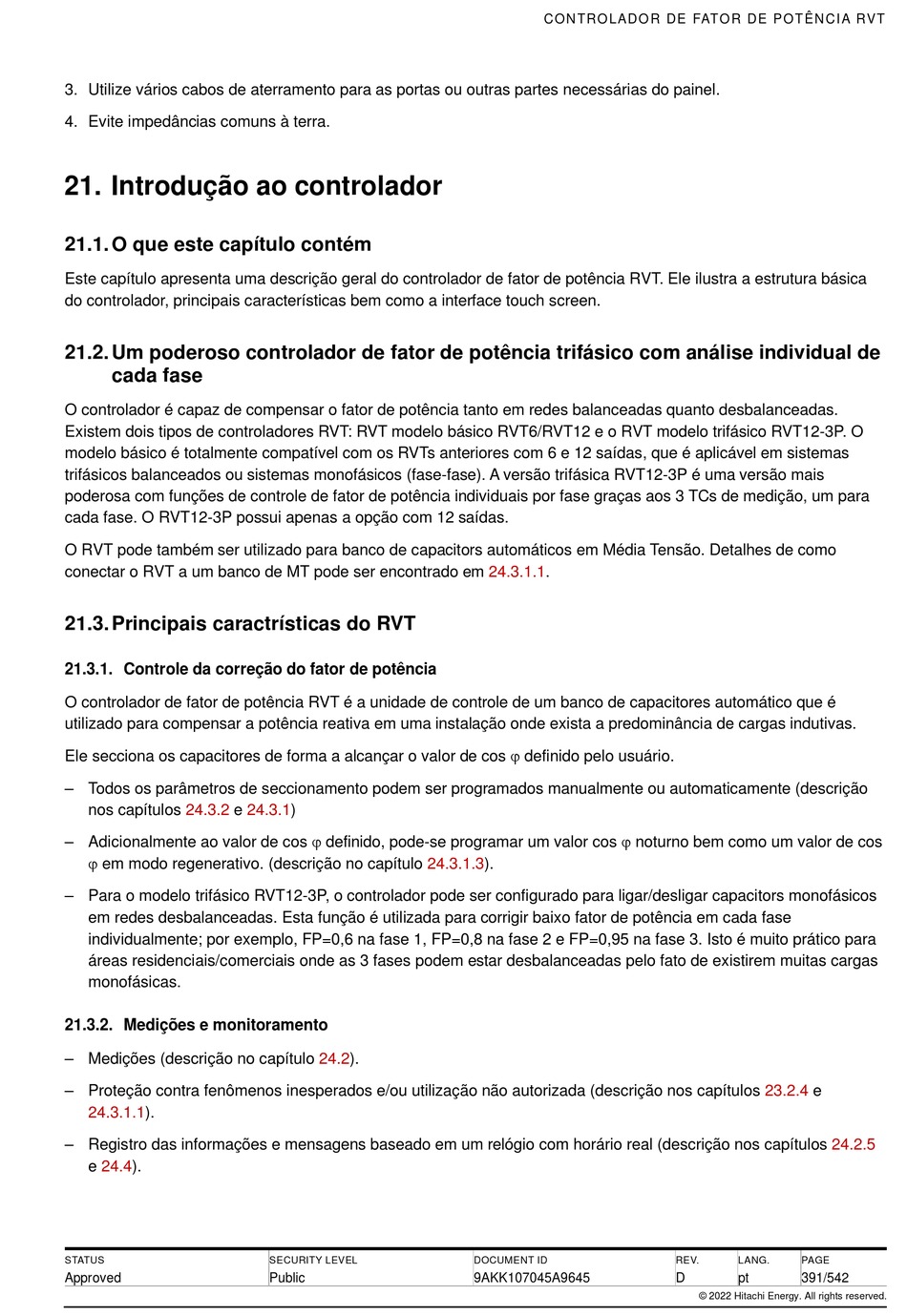

3. Utilize vários cabos de aterramento para as portas ou outras partes necessárias do painel.
4. Evite impedâncias comuns à terra.
21. Introdução ao controlador
21.1. O que este capítulo contém
Este capítulo apresenta uma descrição geral do controlador de fator de potência RVT. Ele ilustra a estrutura básica
do controlador, principais características bem como a interface touch screen.
21.2. Um poderoso controlador de fator de potência trifásico com análise individual de
cada fase
O controlador é capaz de compensar o fator de potência tanto em redes balanceadas quanto desbalanceadas.
Existem dois tipos de controladores RVT: RVT modelo básico RVT6/RVT12 e o RVT modelo trifásico RVT12-3P. O
modelo básico é totalmente compatível com os RVTs anteriores com 6 e 12 saídas, que é aplicável em sistemas
trifásicos balanceados ou sistemas monofásicos (fase-fase). A versão trifásica RVT12-3P é uma versão mais
poderosa com funções de controle de fator de potência individuais por fase graças aos 3 TCs de medição, um para
cada fase. O RVT12-3P possui apenas a opção com 12 saídas.
O RVT pode também ser utilizado para banco de capacitors automáticos em Média Tensão. Detalhes de como
conectar o RVT a um banco de MT pode ser encontrado em 24.3.1.1.
21.3. Principais caractrísticas do RVT
21.3.1. Controle da correção do fator de potência
O controlador de fator de potência RVT é a unidade de controle de um banco de capacitores automático que é
utilizado para compensar a potência reativa em uma instalação onde exista a predominância de cargas indutivas.
Ele secciona os capacitores de forma a alcançar o valor de cos  definido pelo usuário.
– Todos os parâmetros de seccionamento podem ser programados manualmente ou automaticamente (descrição
nos capítulos 24.3.2 e 24.3.1)
– Adicionalmente ao valor de cos  definido, pode-se programar um valor cos  noturno bem como um valor de cos
 em modo regenerativo. (descrição no capítulo 24.3.1.3).
– Para o modelo trifásico RVT12-3P, o controlador pode ser configurado para ligar/desligar capacitors monofásicos
em redes desbalanceadas. Esta função é utilizada para corrigir baixo fator de potência em cada fase
individualmente; por exemplo, FP=0,6 na fase 1, FP=0,8 na fase 2 e FP=0,95 na fase 3. Isto é muito prático para
áreas residenciais/comerciais onde as 3 fases podem estar desbalanceadas pelo fato de existirem muitas cargas
monofásicas.
21.3.2. Medições e monitoramento
– Medições (descrição no capítulo 24.2).
– Proteção contra fenômenos inesperados e/ou utilização não autorizada (descrição nos capítulos
24.3.1.1).
– Registro das informações e mensagens baseado em um relógio com horário real (descrição nos capítulos
e 24.4).
