Rapport TI: rapport du transformateur de courant.
Exemple: un TI de 250A / 5A a un rapport TI de 50.
C/k : courant de démarrage du régulateur RVT. Il est usuellement fixé à une valeur égale au 2/3 du courant du gradin
(Qgradin) (voir paragraphe 8.3.1.1).
Il représente la valeur du seuil en courant pour que le RVT enclenche ou déclenche un gradin. La valeur du C/k peut
être programmée de 0.01 à 5.
L'exemple suivant montre l'effet d'une valeur de C/k trop basse ayant pour conséquence des commutations inutiles:
Une valeur trop élevée du C/k conduira à l'enclenchement insuffisant de gradins afin d'atteindre le cos  cible.
La valeur recommandée du C/k peut être calculée par la formule suivante ou peut être lue dans le tableau ci-après.
Formule
Réseau triphasé
Rapport TC K
10/1 50/5 10
20/1 100/5 20
30/1 150/5 30
40/1 200/5 40
STATUS
Approved

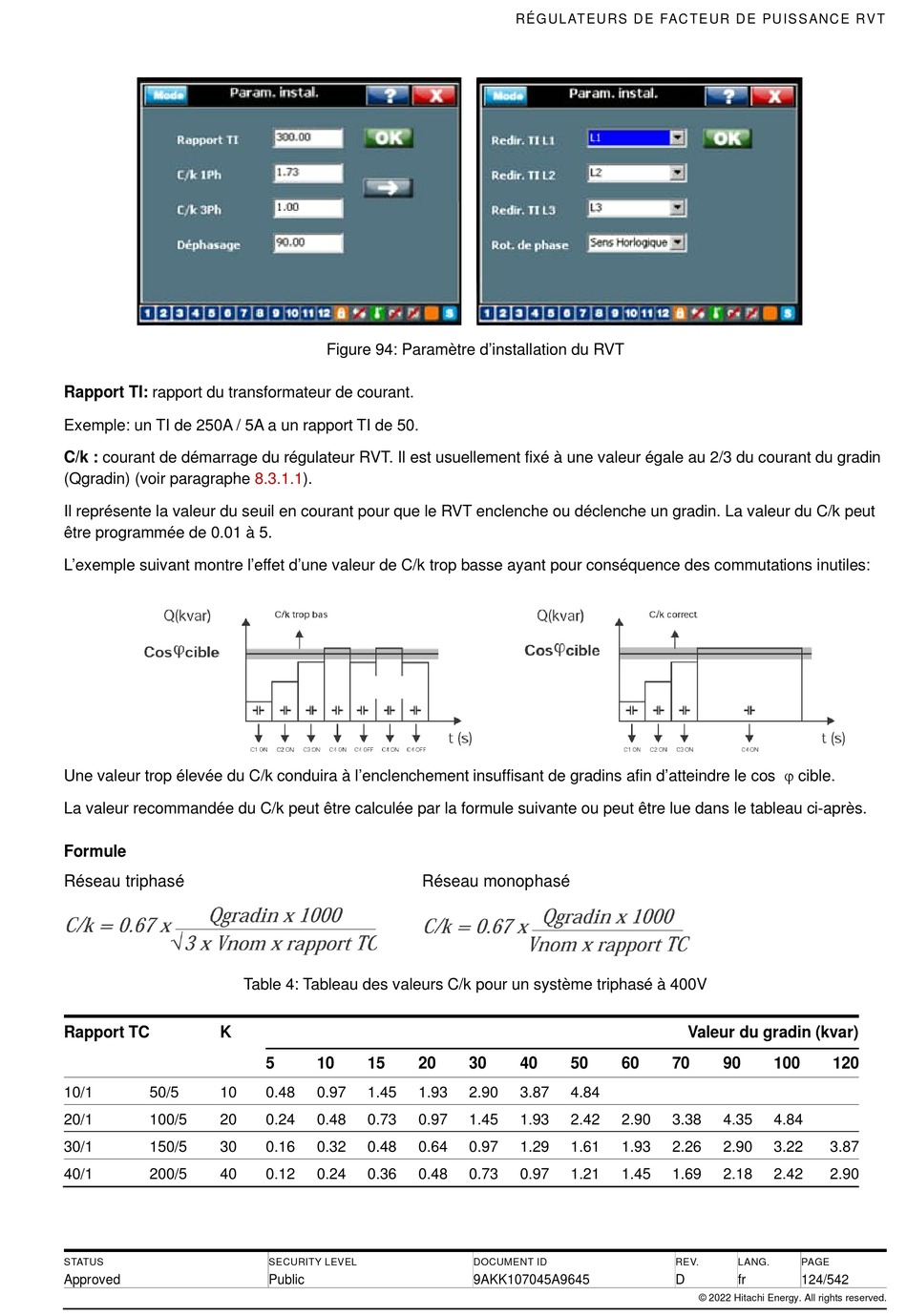

Figure 94: Paramètre d'installation du RVT
Table 4: Tableau des valeurs C/k pour un système triphasé à 400V
5 10 15
0.48 0.97 1.45
0.24 0.48 0.73
0.16 0.32 0.48
0.12 0.24 0.36
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
Réseau monophasé
20 30 40 50
1.93 2.90 3.87 4.84
0.97 1.45 1.93 2.42
0.64 0.97 1.29 1.61
0.48 0.73 0.97 1.21
DOCUMENT ID
9AKK107045A9645
Valeur du gradin (kvar)
60 70 90 100
2.90 3.38 4.35 4.84
1.93 2.26 2.90 3.22
1.45 1.69 2.18 2.42
REV. LANG.
D fr
© 2022 Hitachi Energy. All rights reserved.
120
3.87
2.90
