3. Suelte el destornillador.
4. El hilo ha quedado debidamente conectado.

14.4. Esquema de cableado

En el esquema de cableado se muestra la conexión de los circuitos principales y de control.
Modelo base RVT6/RVT12

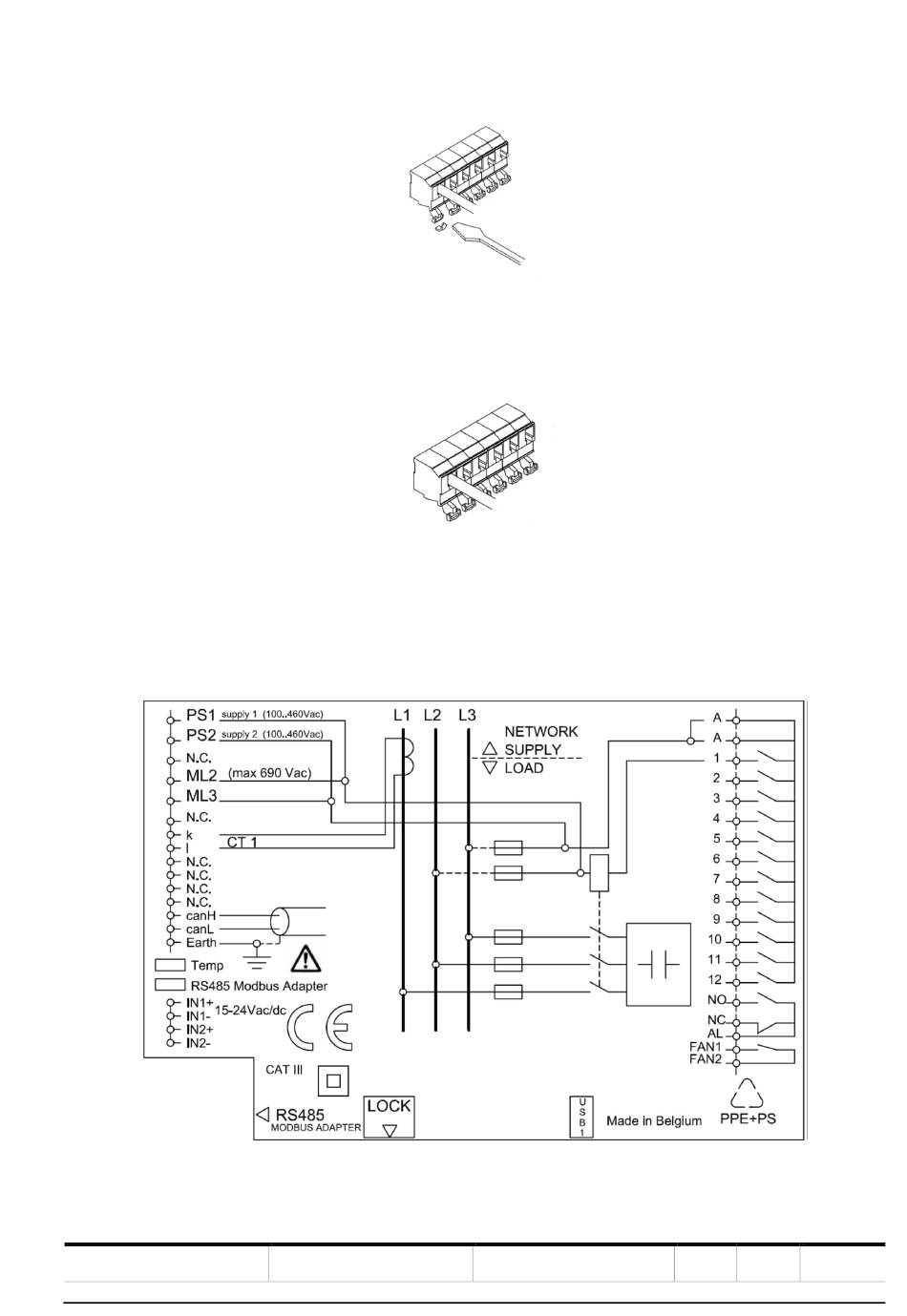

Figura 11 Esquema de cableado del RVT (modelo base RVT6/RVT12)
STATUS
Approved
Figura 9 Conexión de cables
Figura 10 Conexión de cables
