Адрес ведомого устройства используется протоколом Modbus мастер для обращения к контроллеру RVT через
шину Modbus.
Скорость обмена, разряд четности и стоповый разряд должны в точности соответствовать настройкам
ведущего устройства шины Modbus, управляющего работой сети RS485/Modbus.
Для непосредственного подключения к ПК или сети Ethernet контроллеру необходимо присвоить IP-адрес.
Этот IP-адрес может быть фиксированным и вводится вручную при выключенном протоколе DHCP. IP-адрес
по умолчанию 192.168.1.40.
В случае, если IP-адрес назначается автоматически шлюзом или локальной сетью Ethernet, следует включить
DHCP.
Далее представлены примеры:
Пример 1. Далее приведены стандартные настройки для прямого подключения к ПК (обратите внимание, что
конфигурация ПК должна быть настроена соответствующим образом с использованием фиксированного IP-
адреса 192.168.1.1 и маски подсети 255.255.255.0, а протокол DHCP должен быть отключен).
Пример 2. В следующем окне приведены стандартные настройки для подключения к сети Ethernet (обратите
внимание, что ПК, также подключенный к локальной сети, имеет свой собственный IP-адрес, назначенный
сетью при включенном протоколе DHCP).
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА М ОЩН О СТИ RV T

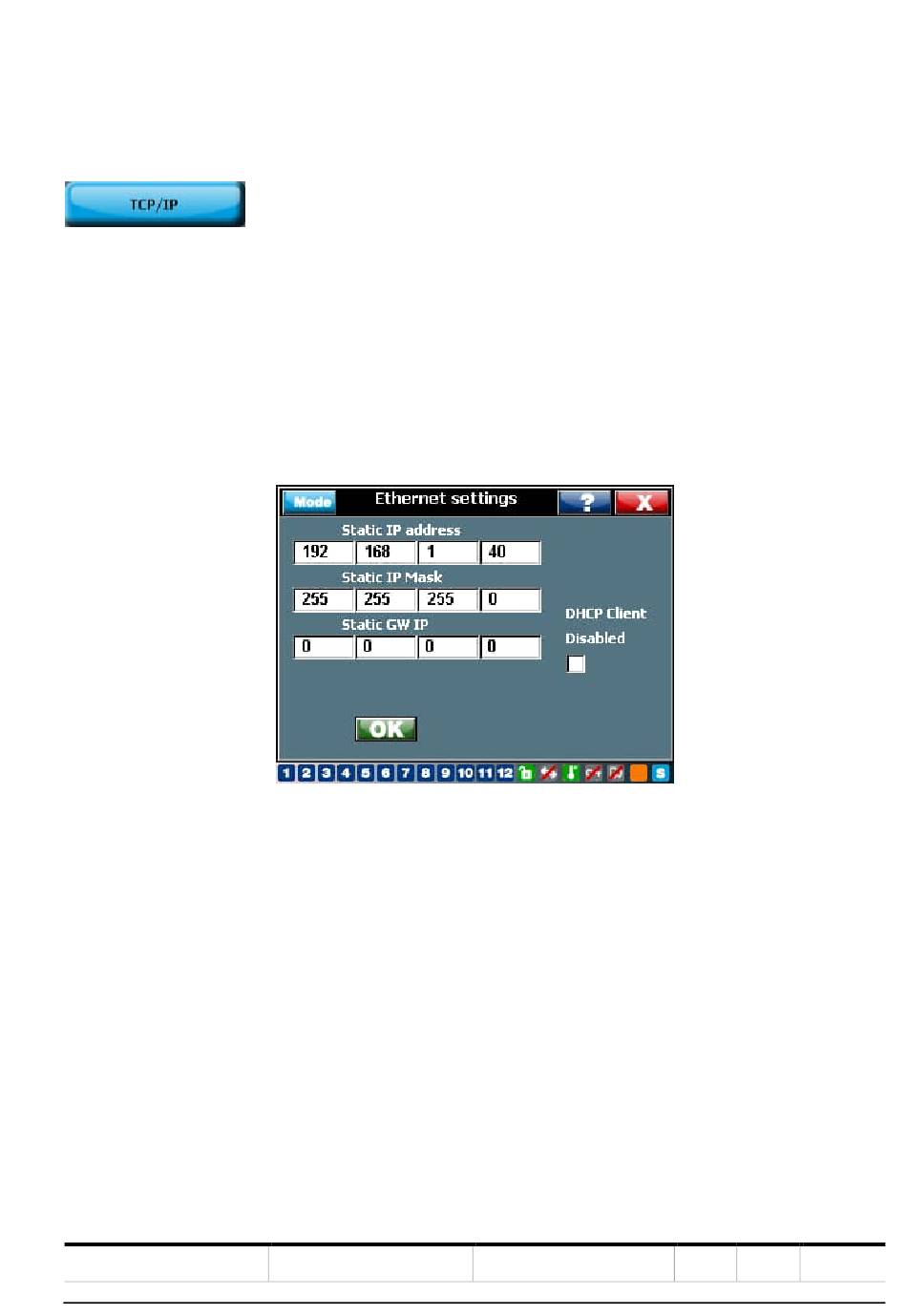

Рис. 56 Настройки протокола TCP/IP контроллера RVT
