26.4. Схема электрических соединений
На схеме электрических соединений показаны подключения цепей сетевого питания и цепей управления.
Базовая модель RVT6/RVT12

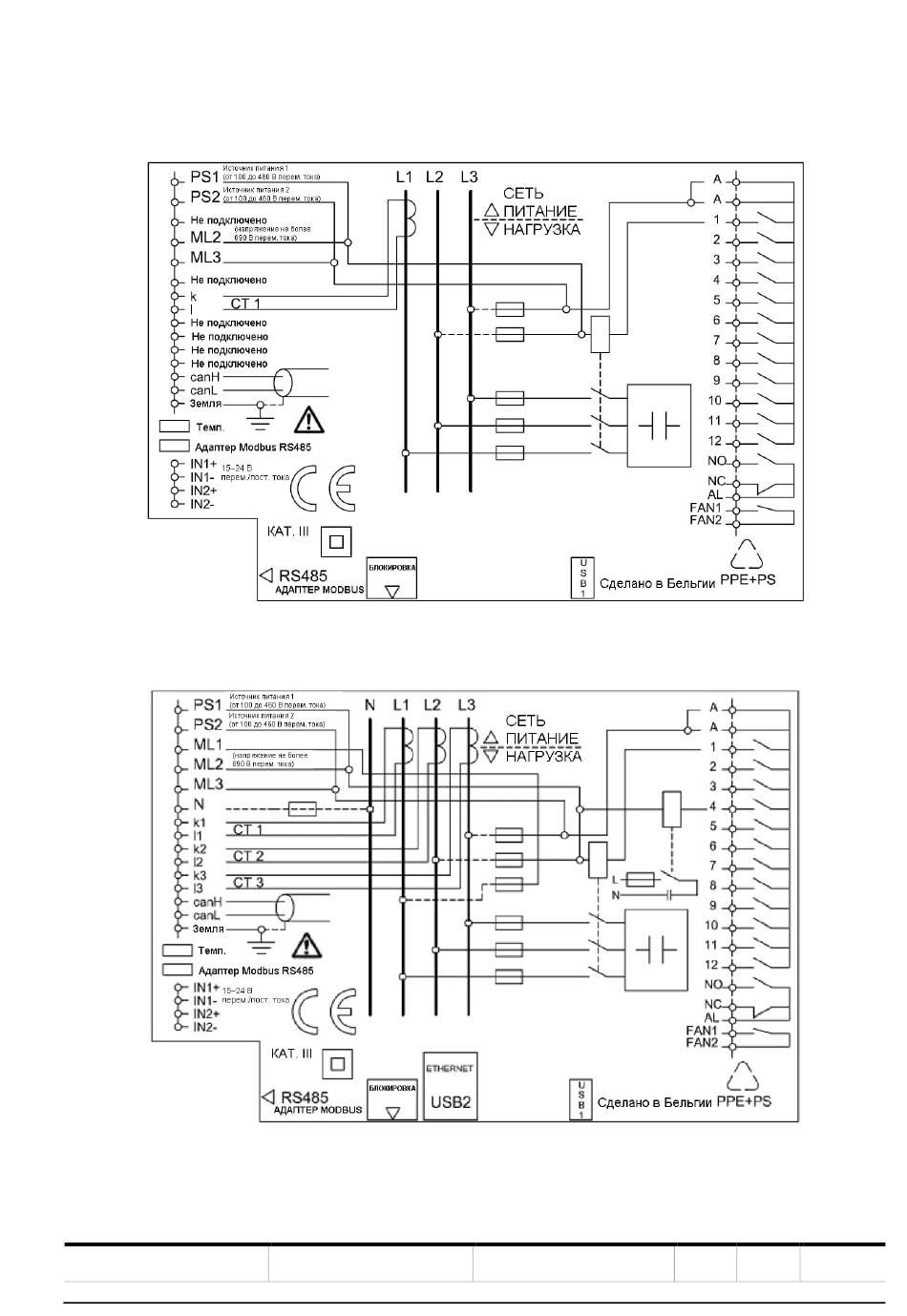

Рис. 11 Схема подключения контроллера RVT (базовая модель RVT6IRVT12)
Трехфазная модель RVT12-3P
Рис. 12 Схема подключения контроллера RVT (трехфазная модель RVT12-3P)
