encuentra disponible una presentación gráfica. Se proporciona una presentación de gráfico de barras para todas las
mediciones de armónicos.

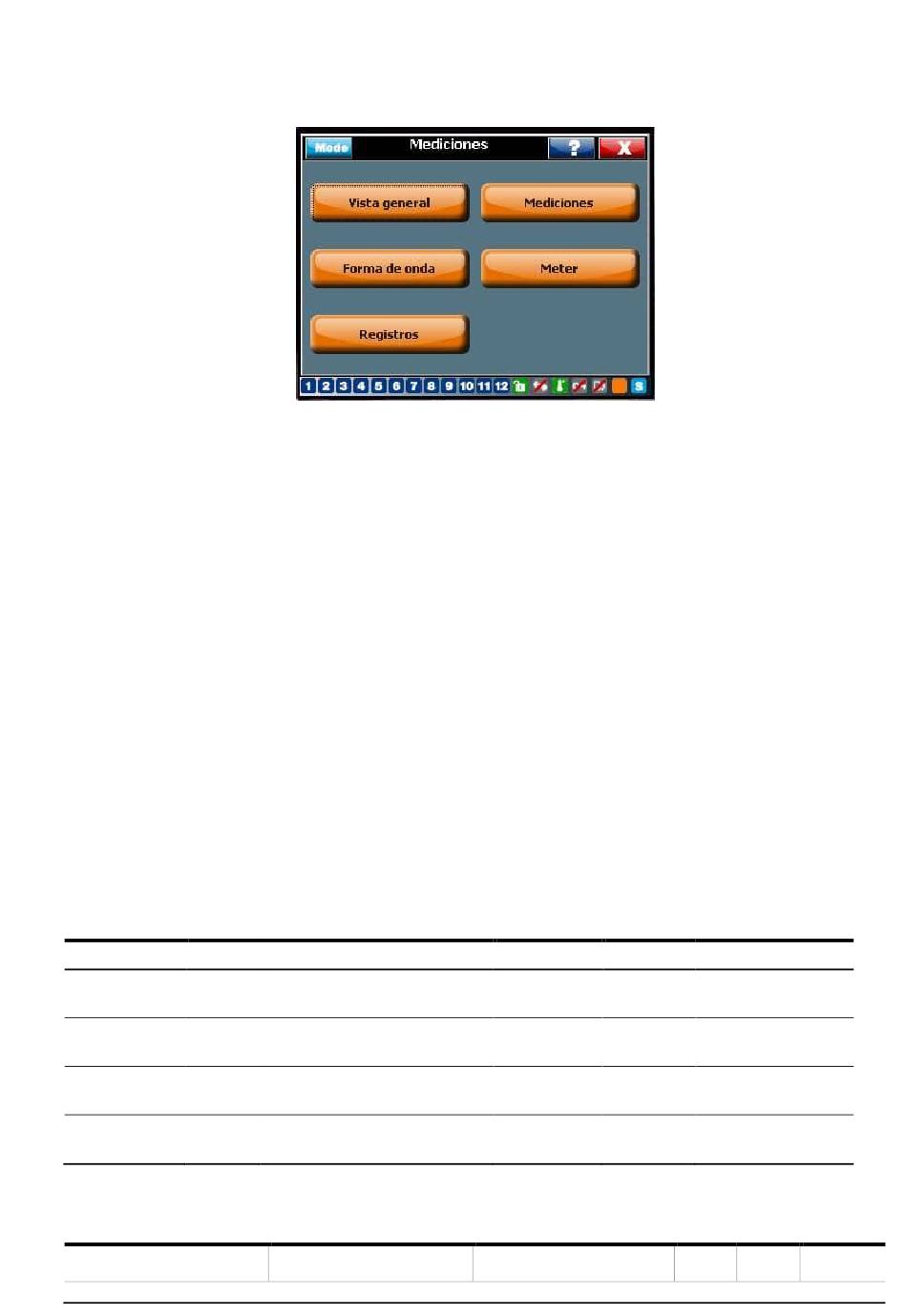

Vista general

El menú de Vista general presenta todos los elementos medidos en forma de lista.
Mediciones
Mediciones de red como la tensión, corriente, potencia, energía y temperatura, etc. En el modelo trifásico RVT12-3P,
se encuentran disponibles también los valores de sistema de cada fase, por ejemplo, el factor de potencia de la fase
1, 2 y 3.
Forma de onda
La tensión y la corriente del sistema (fase a fase o fase a neutro) se pueden visualizar en forma de onda sinusoidal.
Registros
Este submenú permite al usuario ver los valores extremos de algunos de los parámetros clave.
Meter
Esta función permite al usuario mostrar tres mediciones en una pantalla. Por ejemplo, se pueden mostrar tres tensio-
nes de línea en una pantalla con mejor resolución y vista. Instrucción detallada de esta function se puede encontrar
en 8.2.4
16.2.1. Vista general
Detalles de todas las mediciones disponibles mediante el RVT:
Designación Unidad
Tensión
Vef V
V1 V
Frecuencia Hz
STATUS
Approved
Tabla 7: Vista general de mediciones
Descripción
Tensión eficaz
Tensión eficaz a la frecuencia
fundamental
Frecuencia de la tensión fun-
damental
SECURITY LEVEL
Public
REG ULAD OR ES D EL FA CTO R DE PO T EN CI A RV T
Gama Precisión
Hasta ± 1 %
690Vac
Hasta ± 1 %
690Vac
45Hz - 65Hz ± 0.5%
DOCUMENT ID
9AKK107045A9645
Valor máx. presen-
tado
6
10 V
6
10 V
45Hz – 75Hz
