Atenção:
Uma proteção de sobrecorrente é recomendada para as conexões PS1-PS2. Conexões: fusí-
veis 6Arms 10x38 gl 690 V.
23. Início simples
23.1. O que este capítulo contém
Este capítulo descreve brevemente uma forma simples de iniciar a utilização do RVT bem como o procedimento para
o comissionamento automático do controlador.
23.2. Menu de navegação

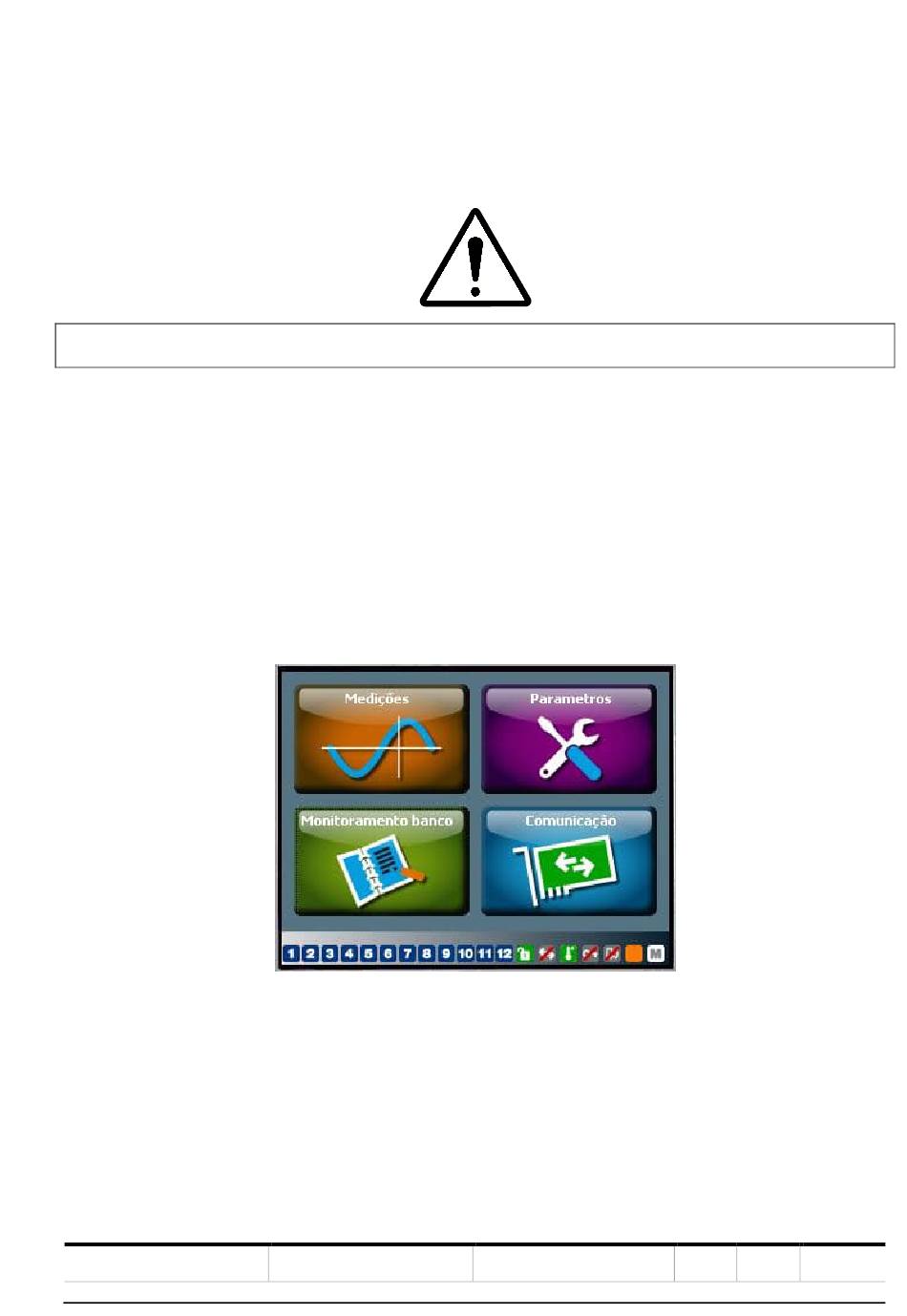

Quando o RVT é ligado após o processo de inicialização (onde o logo da ABB é mostrado) a tela de início é a
primeira tela que sera mostrada conforme a
No centro da tela, os 4 ícones (Medições, Configurações, Monitoramento dos bancos e Comunicações) representam
os 4 níveis-raiz do menu.
Na parte inferior da tela, a barra de status mostra quais estágios de capacitores estãoa tivos, o estado do bloqueio do
RVT, avisos, a fonte de controle do RVT (local pela tela touch screen ou via comunicação),
At the bottom of the screen, the status bar shows the active capacitor steps, RVT Lock status, warnings, the control
source of the RVT(by local touch screen or communications), demanda de ligar/desligar estágios, modo de operação:
