Ajuda
Fechar janela
Validação
Próxima página
Excluindo a tela inicial, todas as outras telas do RVT possuem 3 partes: barra de títulos no topo, barra de status na
parte inferior e área de configurações no centro da tela.
23.2.2. Barra de títulos
No canto esquerto da barra de títulos, o botão Modo é utilizado para escolher entre os 3 modos de operação do RVT:
Automático, Manual e Configurações. A tela abaixo, conforme
pressionado. Quando um dos modos é selecionado, por exemplo, se o modo Configurações for selecionado, uma
letra S maiúscula aparecerá no canto direito da barra de status. Esta letra
atual do RVT é o modo Configurações.
No centro da barra de títulos, como "Medições" na
na tela no momento.
STATUS
Approved

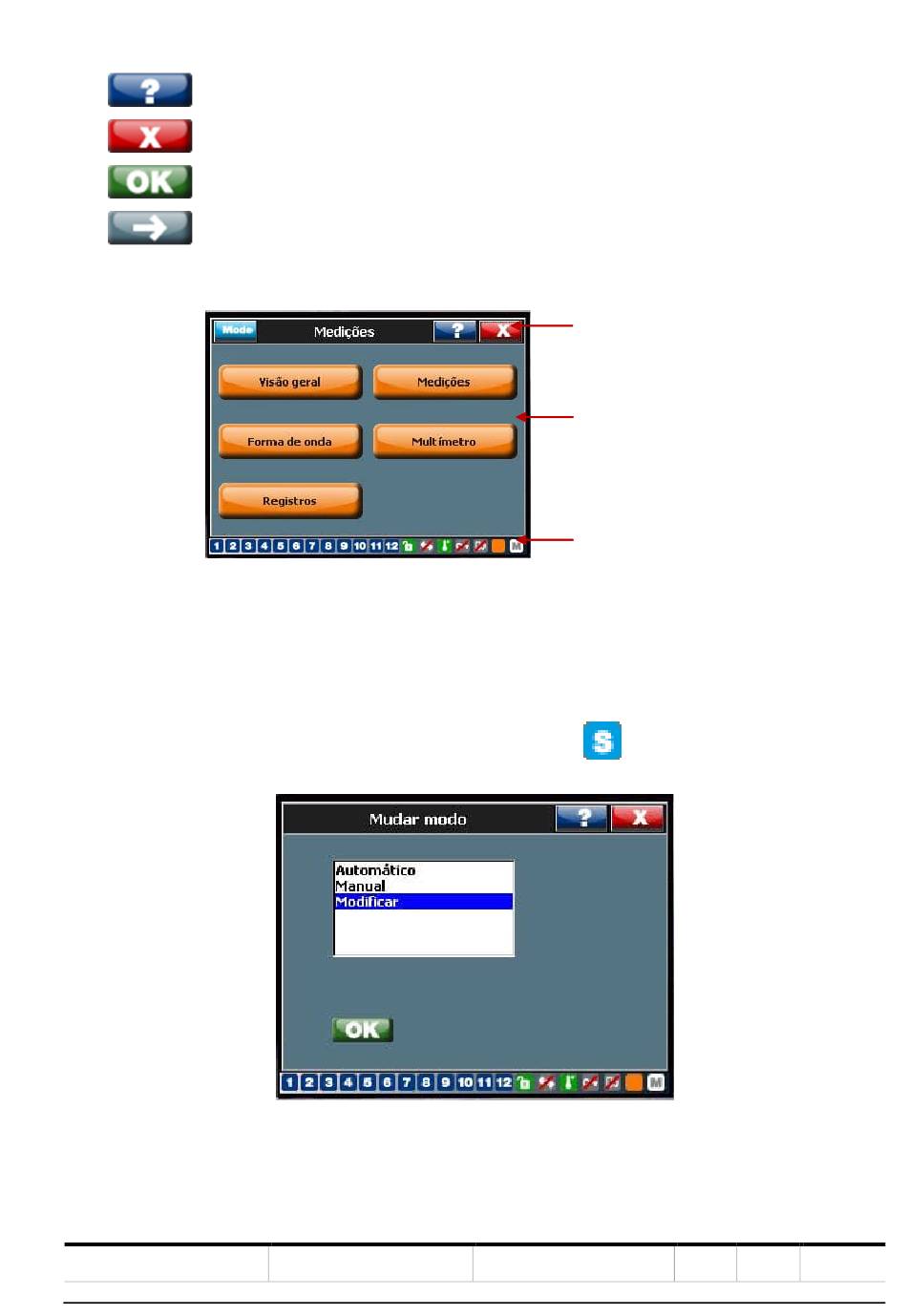

Figura 14 Composição da tela do RVT
Figura 15 RVT – Troca de Modos
Figura
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
Barra de títulos
Área de
configurações

Barra de status

Figura 15 aparece quando o botão Modo é
na barra de status indica que o modo
13, mostra o nome do menu que está sendo apresentado
