Modèle triphasé RVT12-3P
PS1, 2
ML1-3
N.C.
N
k1-3, I1-3
canH, canL
Earth
Temp
RS485 Modbus Adapter
IN1+/- entrée digitale sélectionnant le cos  cible jour ou nuit
IN2+/- entrée digitale pour l'activation de l'alarme externe
A
1-12
NO/NC
AL
FAN 1-2
USB
STATUS
Approved

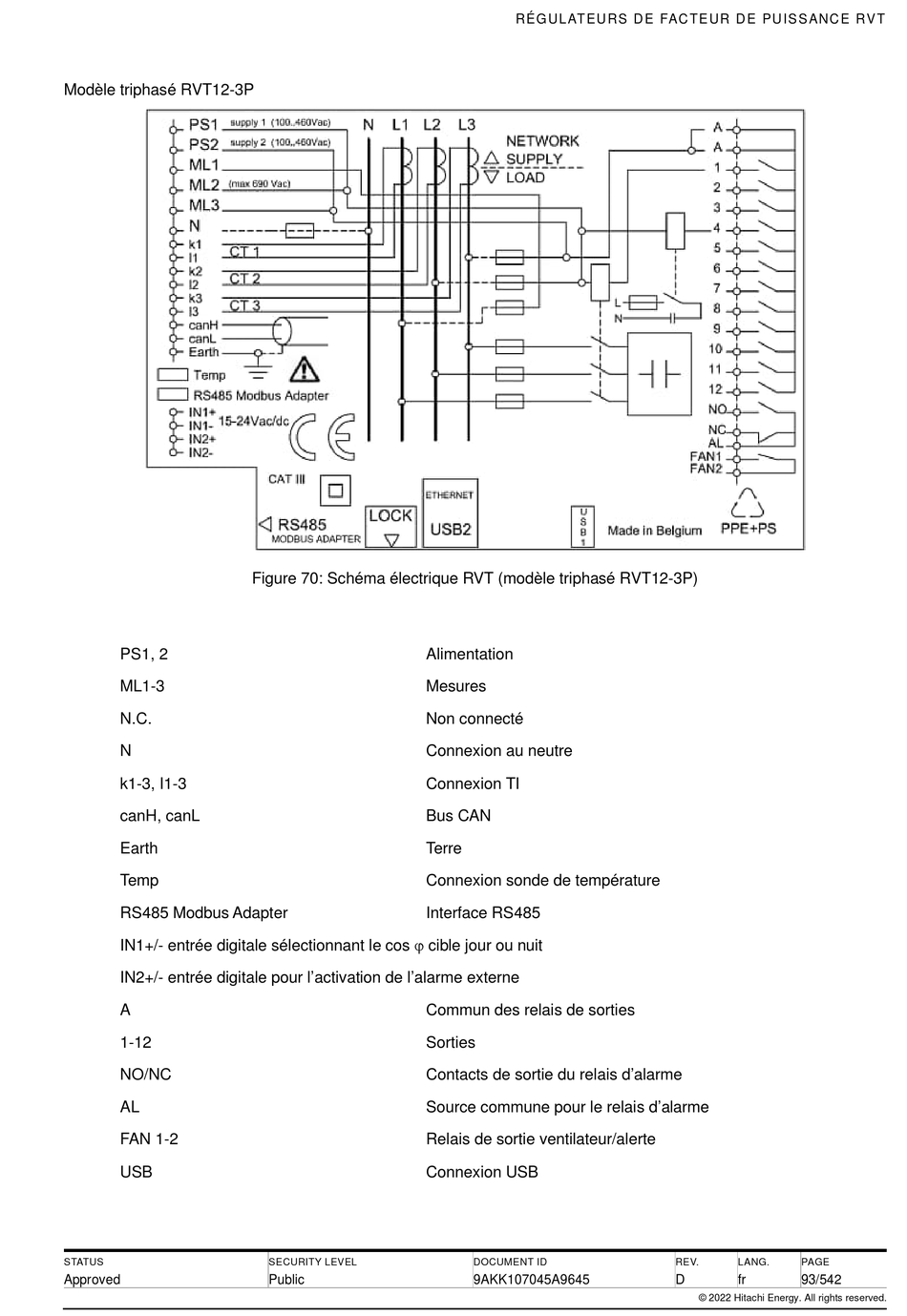

Figure 70: Schéma électrique RVT (modèle triphasé RVT12-3P)
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
Alimentation
Mesures
Non connecté
Connexion au neutre
Connexion TI
Bus CAN
Terre
Connexion sonde de température
Interface RS485
Commun des relais de sorties
Sorties
Contacts de sortie du relais d'alarme
Source commune pour le relais d'alarme
Relais de sortie ventilateur/alerte
Connexion USB
