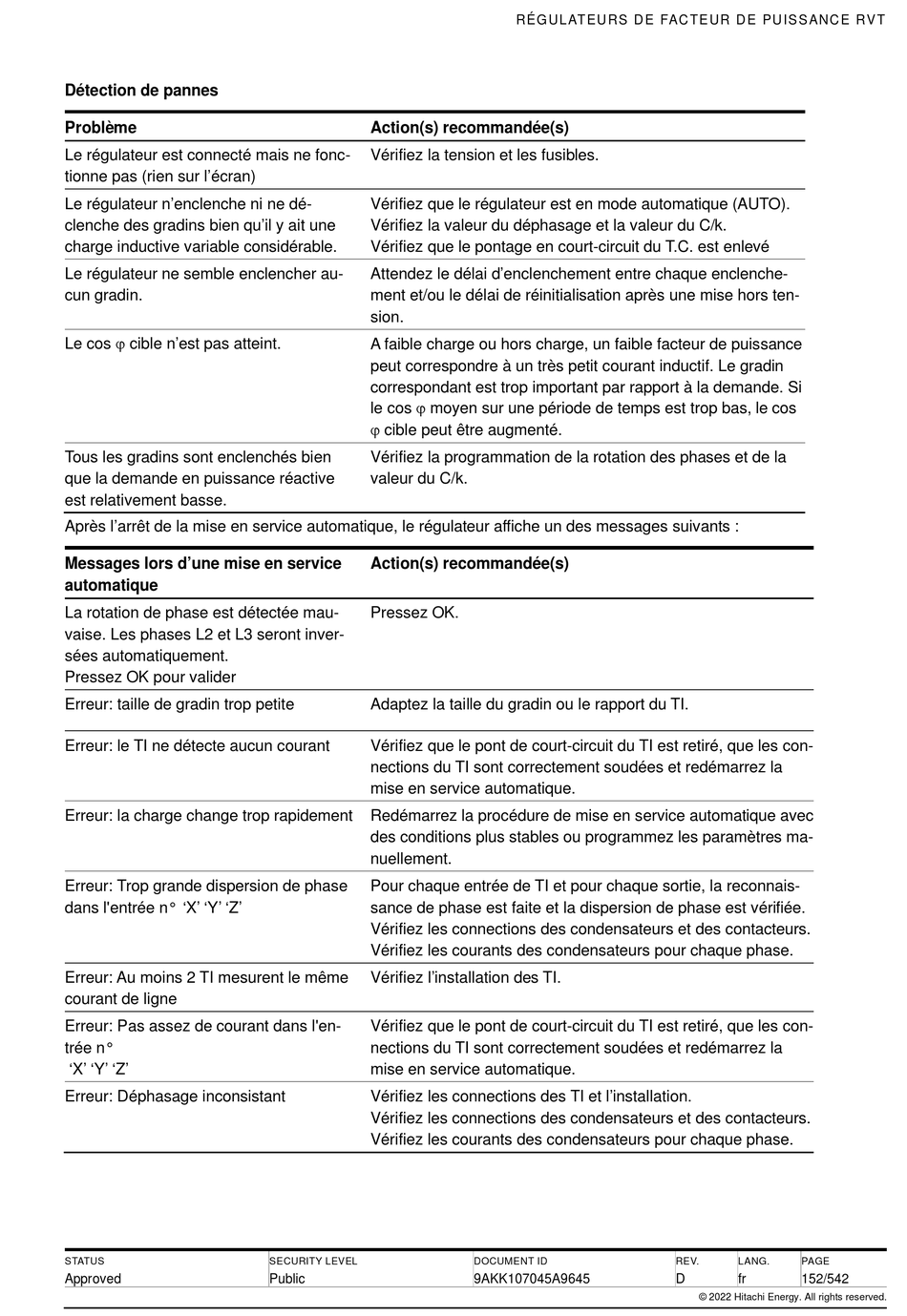

Détection de pannes
Problème
Le régulateur est connecté mais ne fonc-
tionne pas (rien sur l'écran)
Le régulateur n'enclenche ni ne dé-
clenche des gradins bien qu'il y ait une
charge inductive variable considérable.
Le régulateur ne semble enclencher au-
cun gradin.
Le cos  cible n'est pas atteint.
Tous les gradins sont enclenchés bien
que la demande en puissance réactive
est relativement basse.
Après l'arrêt de la mise en service automatique, le régulateur affiche un des messages suivants :
Messages lors d'une mise en service
automatique
La rotation de phase est détectée mau-
vaise. Les phases L2 et L3 seront inver-
sées automatiquement.
Pressez OK pour valider
Erreur: taille de gradin trop petite
Erreur: le TI ne détecte aucun courant
Erreur: la charge change trop rapidement
Erreur: Trop grande dispersion de phase
dans l'entrée n° 'X' 'Y' 'Z'
Erreur: Au moins 2 TI mesurent le même
courant de ligne
Erreur: Pas assez de courant dans l'en-
trée n°
'X' 'Y' 'Z'
Erreur: Déphasage inconsistant
STATUS
Approved
Action(s) recommandée(s)
Vérifiez la tension et les fusibles.
Vérifiez que le régulateur est en mode automatique (AUTO).
Vérifiez la valeur du déphasage et la valeur du C/k.
Vérifiez que le pontage en court-circuit du T.C. est enlevé
Attendez le délai d'enclenchement entre chaque enclenche-
ment et/ou le délai de réinitialisation après une mise hors ten-
sion.
A faible charge ou hors charge, un faible facteur de puissance
peut correspondre à un très petit courant inductif. Le gradin
correspondant est trop important par rapport à la demande. Si
le cos  moyen sur une période de temps est trop bas, le cos
 cible peut être augmenté.
Vérifiez la programmation de la rotation des phases et de la
valeur du C/k.
Action(s) recommandée(s)
Pressez OK.
Adaptez la taille du gradin ou le rapport du TI.
Vérifiez que le pont de court-circuit du TI est retiré, que les con-
nections du TI sont correctement soudées et redémarrez la
mise en service automatique.
Redémarrez la procédure de mise en service automatique avec
des conditions plus stables ou programmez les paramètres ma-
nuellement.
Pour chaque entrée de TI et pour chaque sortie, la reconnais-
sance de phase est faite et la dispersion de phase est vérifiée.
Vérifiez les connections des condensateurs et des contacteurs.
Vérifiez les courants des condensateurs pour chaque phase.
Vérifiez l'installation des TI.
Vérifiez que le pont de court-circuit du TI est retiré, que les con-
nections du TI sont correctement soudées et redémarrez la
mise en service automatique.
Vérifiez les connections des TI et l'installation.
Vérifiez les connections des condensateurs et des contacteurs.
Vérifiez les courants des condensateurs pour chaque phase.
